F Serien
5. Platzieren Sie den Fräsbohrer zurück in das Fräsmodul (beobachten Sie die Orientierung.
Der rote Teil muß vor dem Modul stehen) und sichern Sie es mit dem Griff.
6. Schalten Sie den Dunstabzugshöhe-Steuergriff an, sodaß den Extraktor auf halben Weg
festgelegt ist (für sehr dickes Material soll die Haube ein bißchen höher montiert
werden).. Der punkt des Fräsers soll sichtbar sein während Einstellung der Position nach
oben/unten.
7. Drücken Sie
bevor Gebrauch zu kalibrieren. Drücken Sie
8. Laden Sie das Material. Stellen Sie sicher, daß es ein bißchen Platz gibt zwischen dem
Ursprung (Y-Achse) des Flachbett-Schneideplotters und dem Material. (Verwenden Sie
'line drawn' um den Ursprung zu markieren wie erklärt im Abschnitt 4.1.6).
9. Drücken Sie
korrigieren Sie dies dann durch auf die Abbildung des Moduls zu drücken. Wenn die
Fernbedienung verwendet wird um ein Modul zu wählen, drücken Sie denn mehrmals
auf das Modul bis das richtige Modul gewählt wurde. Die Lichter auf der Fernbedienung
zeigen welches Modul momentan zur Kalibrierung gewahlt wurde. Modul 3 muß für den
Fräsbohrer gewählt werden.
10. Der erste Parameter zur Kalibrierung ist die 'Obene Position'. Um die obene Position zu
kalibrieren, drücken Sie auf 'Obene Position' in Axis Control oder drücken Sie 'Oben' auf
der Fernbedienung.
Fernbedienung) bis den Fräser das Material kaum berührt. Bewegen Sie das Werkzeug
nach rechts/links um zu überprüfen, ob die Spitze des Fräsers das Material kratzt. Stellen
Sie die Höhe auf diese Weise ein, sodaß die Spitze das Material kaum berührt. Schauen
Sie sich den Wert auf dem Bildschirm an und vergiß ihn nicht. Stellen Sie den Wert jetzt
ungefähr 4-5mm niedriger ein.
(Fernbedienung).
11. Um die untene Position zu kalibrieren, drücken Sie 'Untene Position' in Axis Control oder
'Unten' auf der Fernbedienung. Drücken Sie zuerst auf den rechten Pfeil, sodaß den
Fräser sich zwischen dem Material und dem Y-Achse Ursprung befindet. Drücken Sie auf
den untenen Pfeil (Computer oder Fernbedienung) bis den Wert, dieser Wert betrifft den
Sie gemerkt hatten während der Kalibrierung der obenen Position plus die Dicke des
Materials. Drücken Sie 'Test' um einen Quadrat auszuschneiden. Passen Sie mit dem
obenen/untenen Pfeil an, wenn nötig. Überprüfen Sie alles bis die gewünschte Tiefe
eingestellt wurde (verwenden Sie Schritte von 0.3mm).
ACHTUNG:
während des Testes (stellen Sie sicher, daß die Bürste genügend hoch eingestellt
wurde und senken Sie die Vakuumfestigkeit wie im Schritt 14 umschrieben, wenn
nötig). Wenn das Vakuum zu hoch eingestellt wurde, kann das Material gehoben
Installation der Werkzeuge

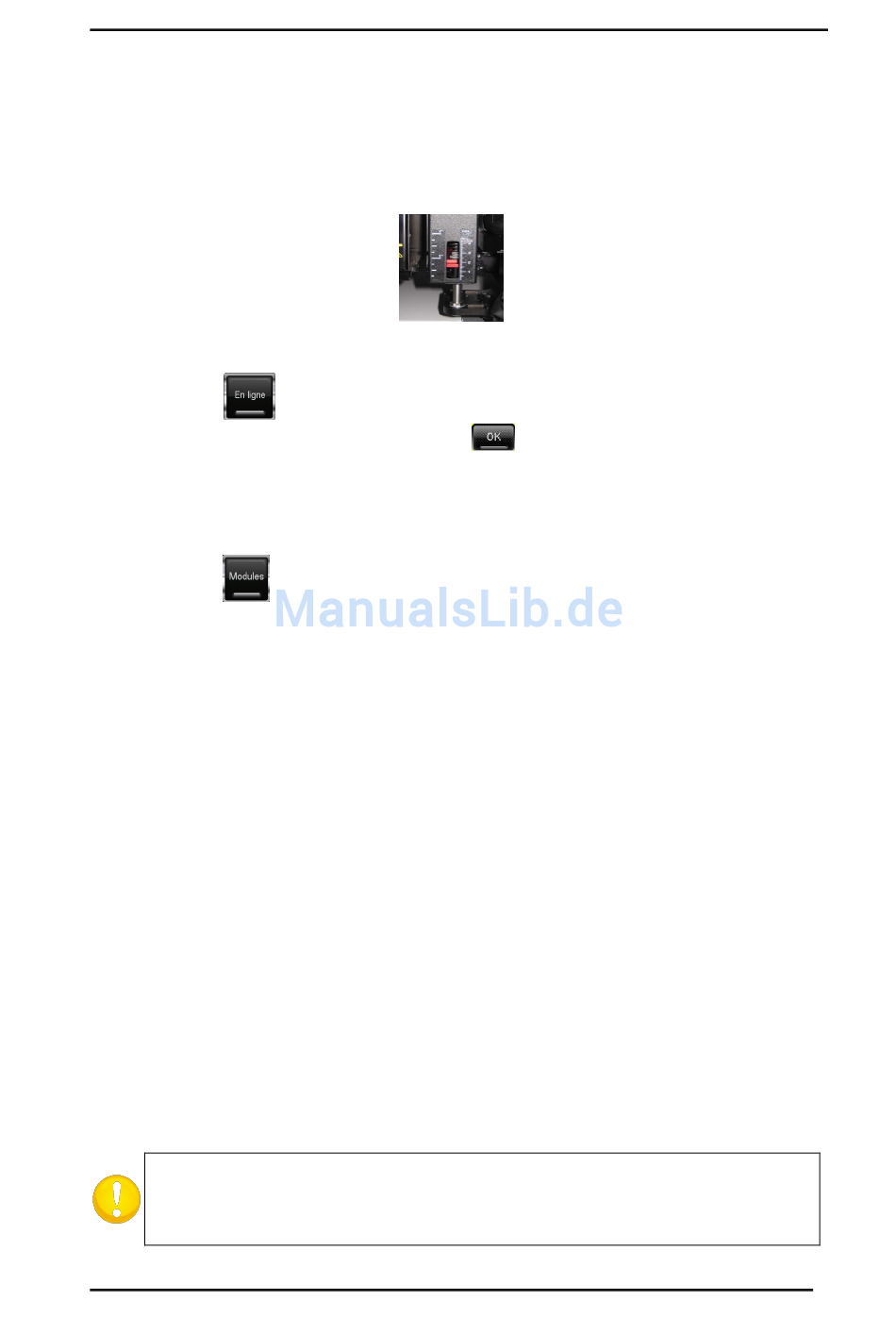

FIG 2-63
2-63
STARTPOSITION DUNSTPINSEL
. Axis Control erinnert Sie daran nicht zu vergessen das Werkzeug
. Wenn Axis Control das richtige Modul nicht automatisch selektiert,
Drücken Sie nachher auf den untenen Pfeil (Computer oder
Drücken Sie 'Anwenden' (Computer) oder A
Stellen Sie sicher, daß das Vakuum nicht zu hoch eingestellt wurde
Benutzerhandbuch
zur Bestätigung.
2-37
