F Serien
BEMERKUNG: Bei einigen Arten von Material ist
es notwendig eine Lupe zu verwenden, um den
Anfang der Linie zu überprüfen. Der Anfang
wird wie die rechte Abbildung aussehen.
Einstellung des seitlichen Parameters
Die horizontalen Linien werden in zwei Teilen ausgeschnitten. Jede Linie wird von der Mitte
zu der Seite geschnitten. Wenn der seitliche Parameter nicht korrekt ist, werden die Linien in
der Mitte nicht zusammenkommen. Sie werden verschoben sein. Die obene Abbildung
enthält Werte; das ausgeschnittene Muster nicht. Diese Werte in der Abbildung zeigen einen
Unterschied zu dem aktuellen Wert. Suchen Sie die Linie ohne Verschiebung in der Mitte
und wählen Sie diese Linie im Popup-Fenster. Die Werte sind indikativ, sodaß der Betreiber
den Wert manuell anpassen kann, sollte deutlich sein, daß das korrekte Muster sich zwischen
zwei ausgeschnittenen Mustern befindet.
Einstellung des Längsparameters
Die horizontalen Schnittlinien müssen zusammenkommen. Suchen Sie welches Muster am
nächsten zu dem korrekten Muster kommt und wählen Sie dieses in Axis Control. Die Werte
in der obenen Abbildung wurden nicht ausgeschnitten; sie sind indikativ, sodaß der
Betreiber den Wert manuell anpassen kann, sollte deutlich sein, daß das korrekte Muster sich
zwischen zwei ausgeschnittenen Mustern befindet.
Installation der Werkzeuge

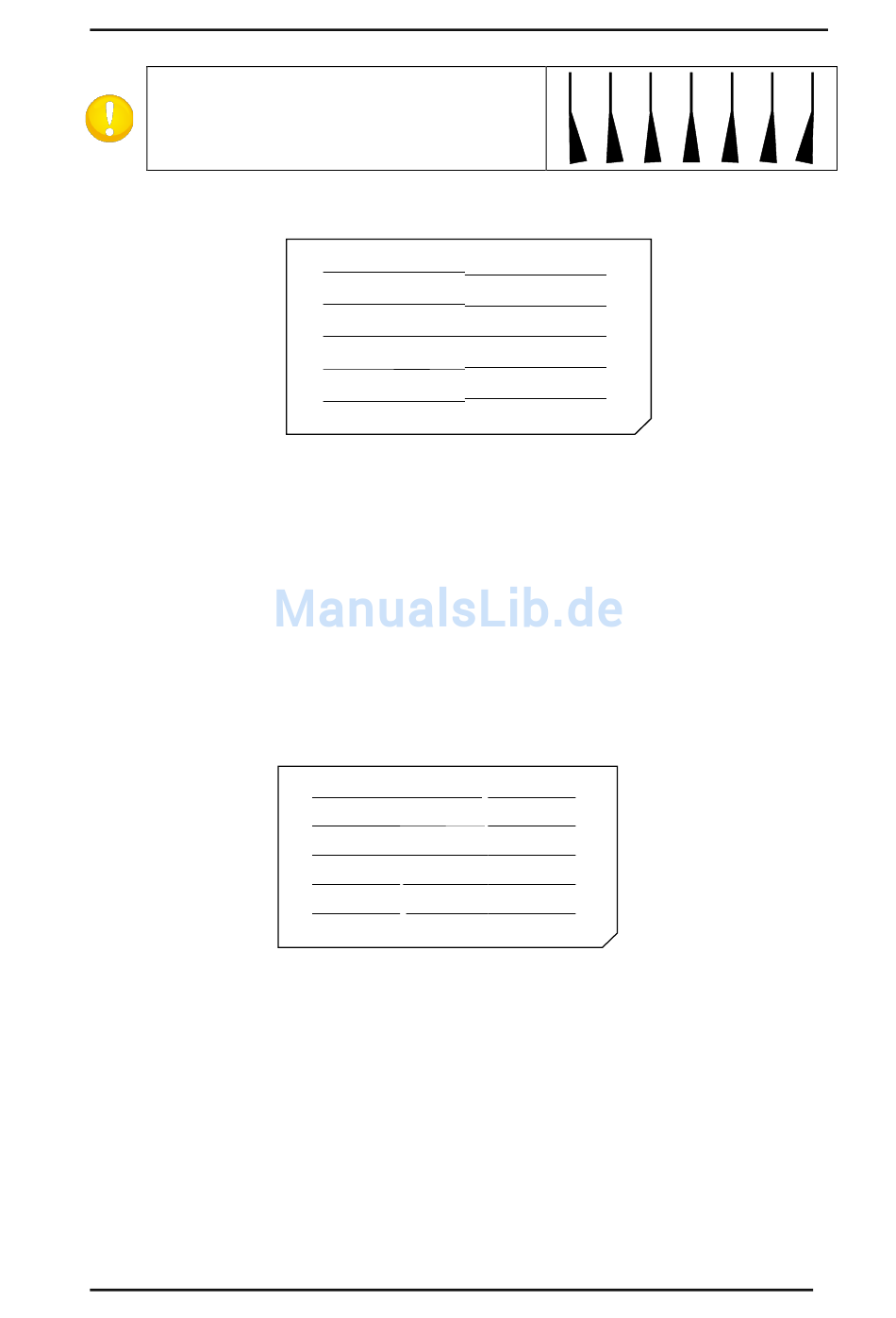

FIG 2-34
2-34
SEITLICHES TESTMUSTER FÜR EOT
FIG 2-35
2-35
LÄNGSTESTMUSTER FÜR EOT
Benutzerhandbuch
40
20
0
-20
-40
20
10
0
-10
-20
2-19
