5. ANSCHLIESSEN DES NETZSTECKERS
VORSICHT :
Um mögliche Unfälle durch Leckstrom oder Durchschlag zu verhüten, muss ein geeigneter Netzste-
cker von einem erfahrenen Elektriker installiert werden. Schließen Sie den Netzstecker unbedingt an
eine gut geerdete Steckdose an.
Der Anschluss des Netzsteckers an die Stromquelle hängt von den Spezifikationen des Produkts ab. Passen
Sie den Netzstecker an die Spezifikationen der anzuschließenden Stromquelle an.
① Im Falle eines Produkts mit 220 bis 240 V Einphasenstrom-Spezifikation :
Den himmelblauen und braunen Draht des Netzkabels an die Stromklemme (AC 220 bis 240 V), und
den gelb/grünen Draht an die Masseklemme (Erde) anschließen.
② Im Falle eines Produkts mit 200 bis 240 V Dreiphasenstrom-Spezifikation :
Den roten, weißen und schwarzen Draht des Netzkabels an die Stromklemme (AC 200 bis 240 V), und
den gelb/grünen Draht an die Masseklemme (Erde) anschließen.
③ Im Falle eines Produkts mit optionalem Hochspannungstransformator (mit SA-128) :
Die schwarzen Drähte (3 Stück) des Netzkabels an die Stromklemme (AC 380 bis 415 V), und den gelb/
grünen Draht an die Masseklemme (Erde) anschließen.
Durch entsprechende Einstellung des Transformatoreingangs (werksseitige Standardeinstellung : 380 V)
ist der Anschluss an 380/400/415 V möglich.
Gegenüber 380/400/415 V Dreiphasenstrom ist dieses Produkt mit Einphasenanschluss anzu-
schließen und zu betreiben.

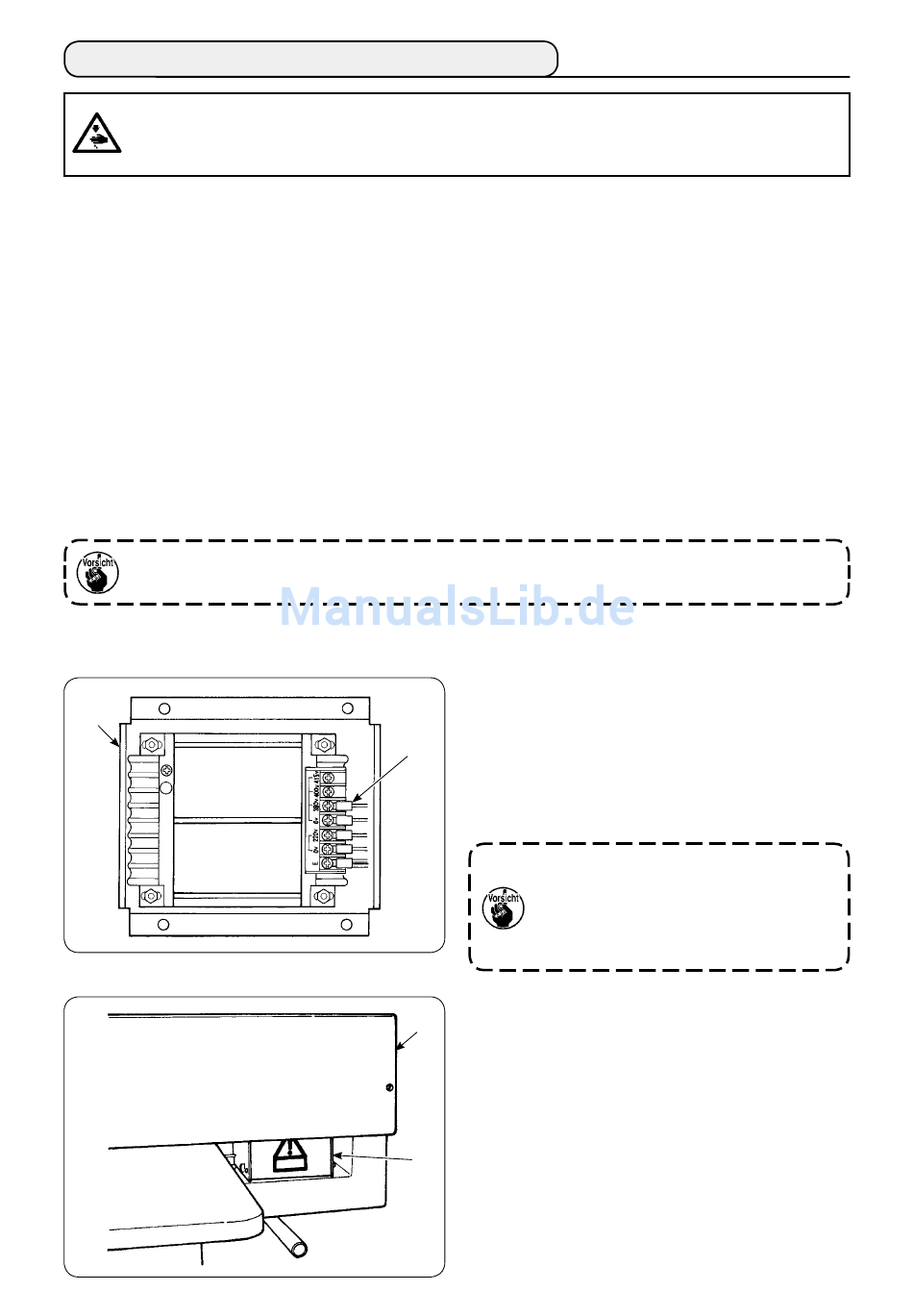

[ Vorsichtsmaßnahme beim Ändern der Stromquelle des optionalen Hochspannungstransformators ]
❶
Wird der optionale Hochspannungstransformator ❶
mit einer Eingangsspannung von 400 V oder 415 V
verwendet, muss das Eingangsstromquellenkabel
❷ des optionalen Hochspannungstransformators ❶
❷
ausgewechselt werden. Das an 380 V angeschlos-
sene Stromquellen-Eingangskabel ❷ (himmelblau)
an die Klemme von 400 V oder 415 V anklemmen.
Um Unfälle zu verhüten, führen Sie die
Arbeit erst durch, nachdem Sie die Näh-
maschine länger als 4 Minuten im Zu-
stand mit ausgeschaltetem Netzschalter
und abgezogenem Netzkabel belassen
haben.
Der optionale Hochspannungstransformator ❶ wird
❸
auf der Rückseite des Tisches angebracht.
Zur Durchführung der Spannungsumschaltung den
Transformatorkasten ❹ nach Abnehmen der Deck-
platte ❸ entfernen.
❹
− 6 −
