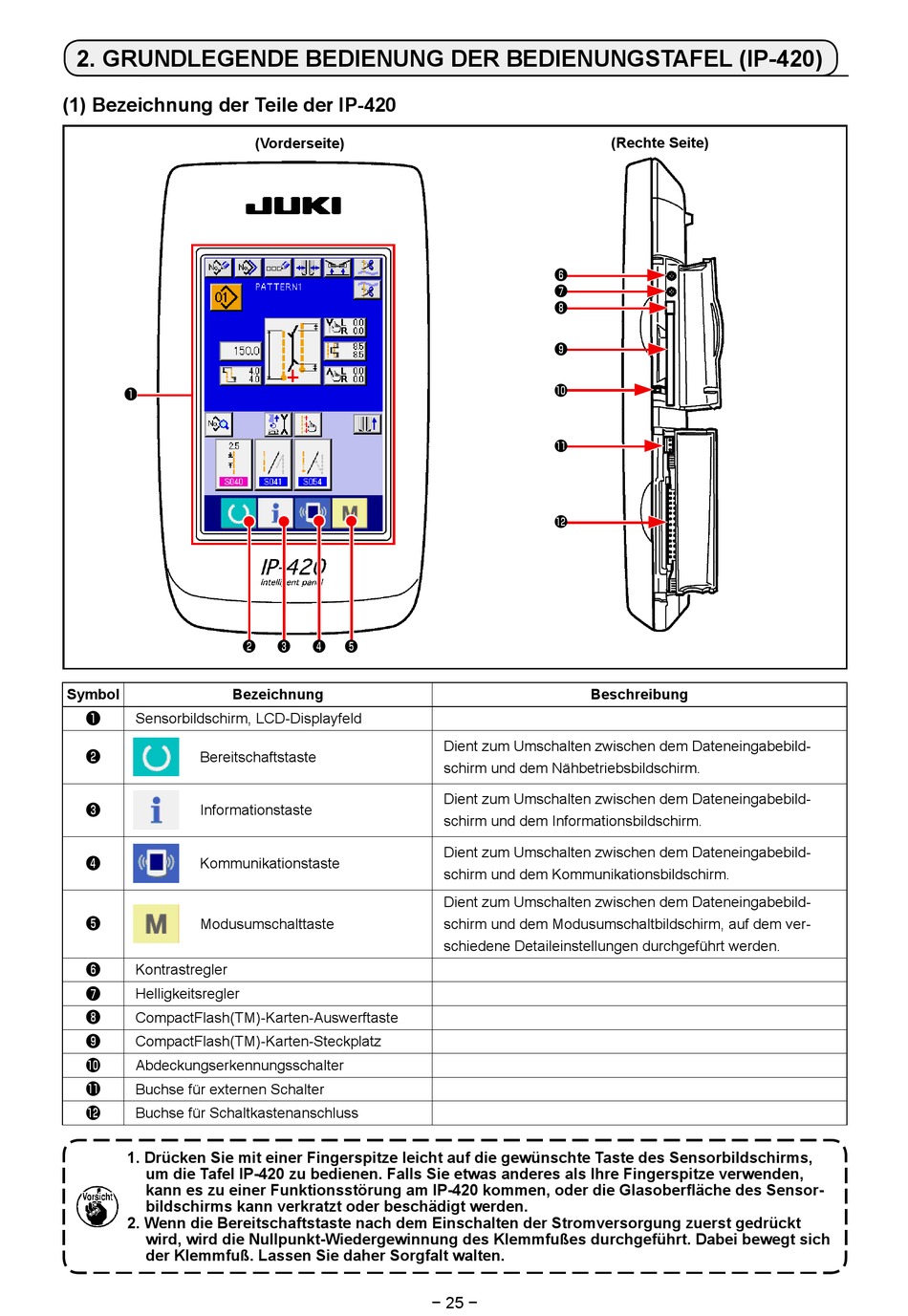

2. GRUNDLEGENDE BEDIENUNG DER BEDIENUNGSTAFEL (IP-420)

(1) Bezeichnung der Teile der IP-420

❶
Symbol Bezeichnung
❶
Sensorbildschirm, LCD-Displayfeld
❷
Bereitschaftstaste
❸
Informationstaste
❹
Kommunikationstaste
❺
Modusumschalttaste
❻
Kontrastregler
❼
Helligkeitsregler
❽
CompactFlash(TM)-Karten-Auswerftaste
❾
CompactFlash(TM)-Karten-Steckplatz

Abdeckungserkennungsschalter

Buchse für externen Schalter

Buchse für Schaltkastenanschluss
1. Drücken Sie mit einer Fingerspitze leicht auf die gewünschte Taste des Sensorbildschirms,
um die Tafel IP-420 zu bedienen. Falls Sie etwas anderes als Ihre Fingerspitze verwenden,
kann es zu einer Funktionsstörung am IP-420 kommen, oder die Glasoberfläche des Sensor-
bildschirms kann verkratzt oder beschädigt werden.
2. Wenn die Bereitschaftstaste nach dem Einschalten der Stromversorgung zuerst gedrückt
wird, wird die Nullpunkt-Wiedergewinnung des Klemmfußes durchgeführt. Dabei bewegt sich
der Klemmfuß. Lassen Sie daher Sorgfalt walten.
(Vorderseite)
❷ ❸ ❹ ❺
❻
❼
❽
❾



Beschreibung
Dient zum Umschalten zwischen dem Dateneingabebild-
schirm und dem Nähbetriebsbildschirm.
Dient zum Umschalten zwischen dem Dateneingabebild-
schirm und dem Informationsbildschirm.
Dient zum Umschalten zwischen dem Dateneingabebild-
schirm und dem Kommunikationsbildschirm.
Dient zum Umschalten zwischen dem Dateneingabebild-
schirm und dem Modusumschaltbildschirm, auf dem ver-
schiedene Detaileinstellungen durchgeführt werden.
− 25 −
(Rechte Seite)
