B
E
G
C
H
Stellen Sie den Spannungswert so ein, dass er mit zunehmender Stufenzahl des Fußpedals hö-
her wird. Außerdem wird bei direktem Drücken der Taste E, G oder H der Zehnerblock-Eingabe-
bildschirm angezeigt, auf dem die Ziffern direkt eingegeben werden können.

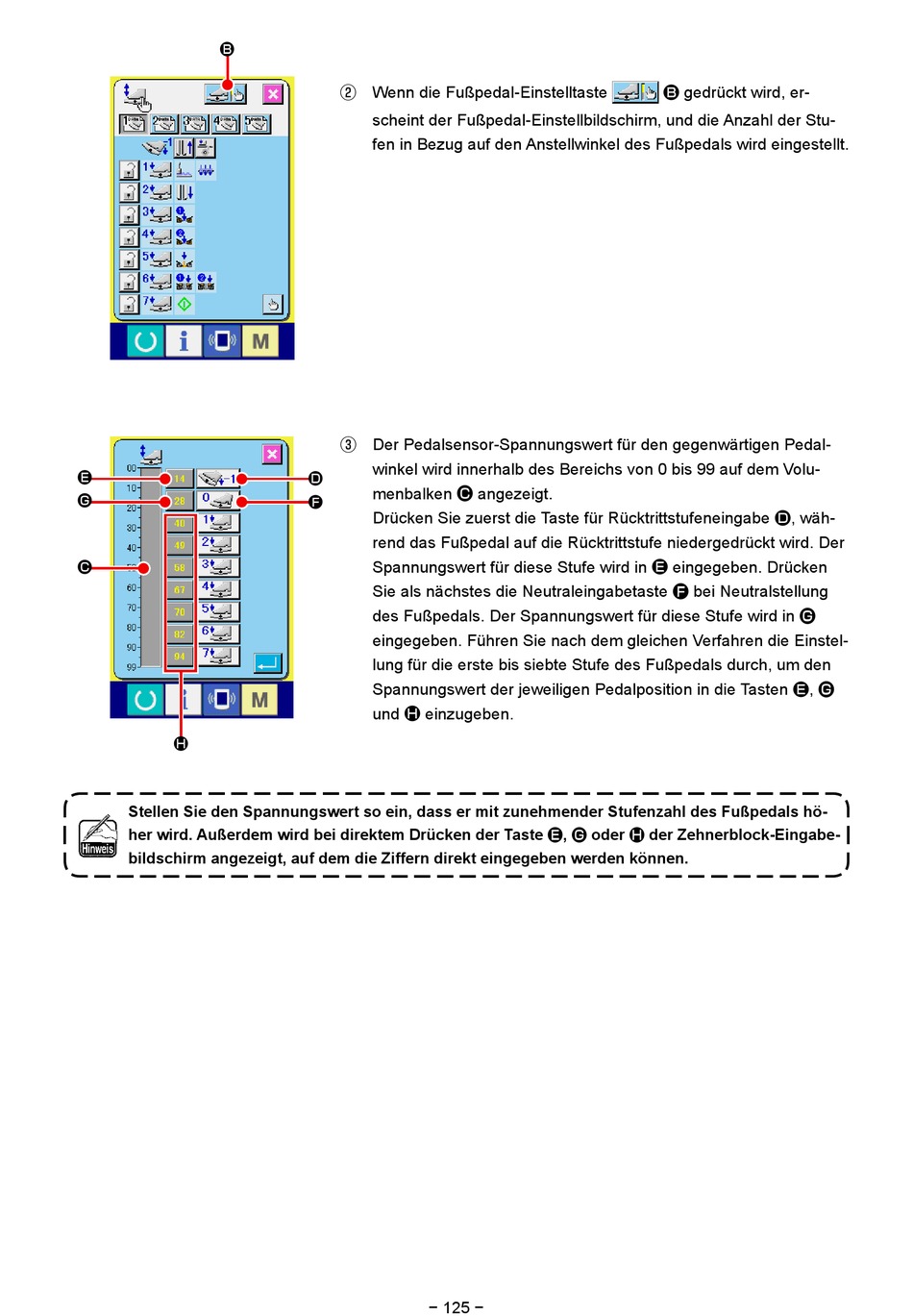

② Wenn die Fußpedal-Einstelltaste
scheint der Fußpedal-Einstellbildschirm, und die Anzahl der Stu-
fen in Bezug auf den Anstellwinkel des Fußpedals wird eingestellt.
③ Der Pedalsensor-Spannungswert für den gegenwärtigen Pedal-
winkel wird innerhalb des Bereichs von 0 bis 99 auf dem Volu-
D
menbalken C angezeigt.
F
Drücken Sie zuerst die Taste für Rücktrittstufeneingabe D, wäh-
rend das Fußpedal auf die Rücktrittstufe niedergedrückt wird. Der
Spannungswert für diese Stufe wird in E eingegeben. Drücken
Sie als nächstes die Neutraleingabetaste F bei Neutralstellung
des Fußpedals. Der Spannungswert für diese Stufe wird in G
eingegeben. Führen Sie nach dem gleichen Verfahren die Einstel-
lung für die erste bis siebte Stufe des Fußpedals durch, um den
Spannungswert der jeweiligen Pedalposition in die Tasten E, G
und H einzugeben.
− 125 −
B gedrückt wird, er-
