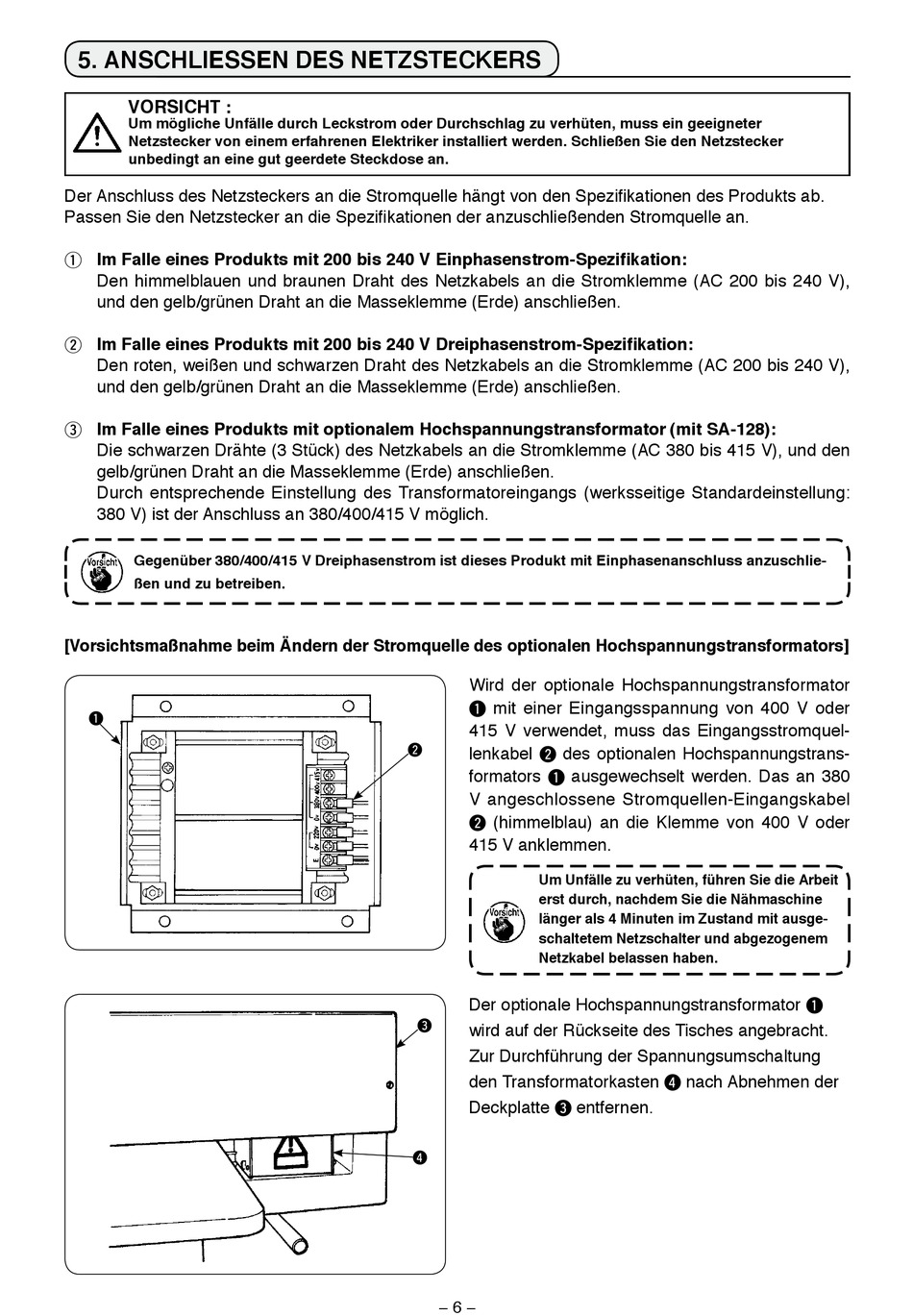

5. ANSCHLIESSEN DES NETZSTECKERS
VORSICHT :
Um mögliche Unfälle durch Leckstrom oder Durchschlag zu verhüten, muss ein geeigneter
Netzstecker von einem erfahrenen Elektriker installiert werden. Schließen Sie den Netzstecker
unbedingt an eine gut geerdete Steckdose an.
Der Anschluss des Netzsteckers an die Stromquelle hängt von den Spezifikationen des Produkts ab.
Passen Sie den Netzstecker an die Spezifikationen der anzuschließenden Stromquelle an.
1 Im Falle eines Produkts mit 200 bis 240 V Einphasenstrom-Spezifikation:
Den himmelblauen und braunen Draht des Netzkabels an die Stromklemme (AC 00 bis 40 V),
und den gelb/grünen Draht an die Masseklemme (Erde) anschließen.
2 Im Falle eines Produkts mit 200 bis 240 V Dreiphasenstrom-Spezifikation:
Den roten, weißen und schwarzen Draht des Netzkabels an die Stromklemme (AC 00 bis 40 V),
und den gelb/grünen Draht an die Masseklemme (Erde) anschließen.
3 Im Falle eines Produkts mit optionalem Hochspannungstransformator (mit SA-128):
Die schwarzen Drähte ( Stück) des Netzkabels an die Stromklemme (AC 80 bis 415 V), und den
gelb/grünen Draht an die Masseklemme (Erde) anschließen.
Durch entsprechende Einstellung des Transformatoreingangs (werksseitige Standardeinstellung:
380 V) st der Anschluss an 380/400/415 V möglch.
Gegenüber 380/400/415 V Dreiphasenstrom ist dieses Produkt mit Einphasenanschluss anzuschlie-
ßen und zu betreiben.
[Vorsichtsmaßnahme beim Ändern der Stromquelle des optionalen Hochspannungstransformators]
1
Wrd der optonale Hochspannungstransformator
1 mt ener Engangsspannung von 400 V oder
415 V verwendet, muss das Eingangsstromquel-
lenkabel 2 des optonalen Hochspannungstrans-
2
formators 1 ausgewechselt werden. Das an 80
V angeschlossene Stromquellen-Eingangskabel
2 (hmmelblau) an de Klemme von 400 V oder
415 V anklemmen.
Um Unfälle zu verhüten, führen Sie die Arbeit
erst durch, nachdem Sie die Nähmaschine
länger als 4 Minuten im Zustand mit ausge-
schaltetem Netzschalter und abgezogenem
Netzkabel belassen haben.
Der optionale Hochspannungstransformator 1
wrd auf der Rücksete des Tsches angebracht.
3
Zur Durchführung der Spannungsumschaltung
den Transformatorkasten 4 nach Abnehmen der
Deckplatte 3 entfernen.
4
