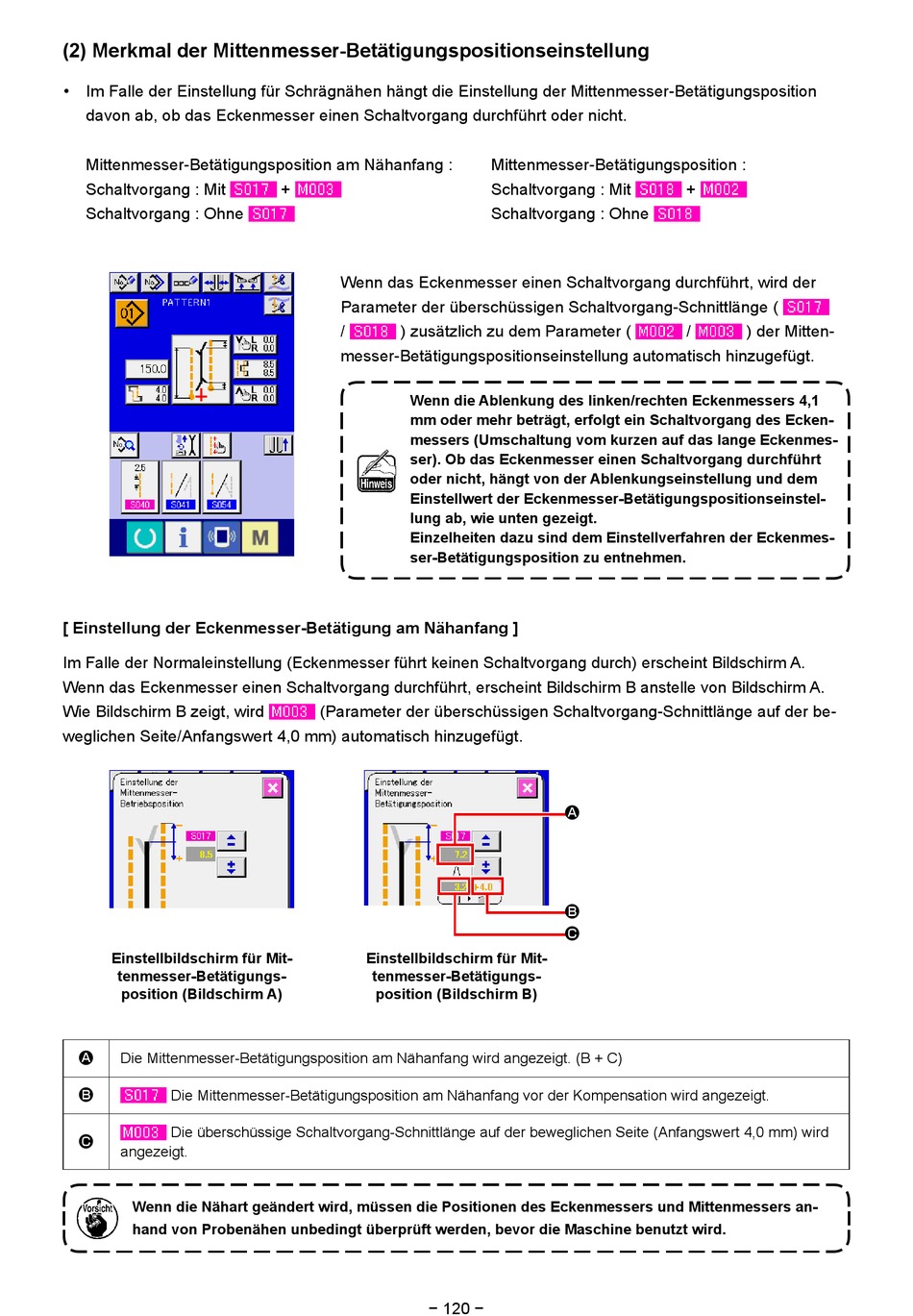

(2) Merkmal der Mittenmesser-Betätigungspositionseinstellung
• Im Falle der Einstellung für Schrägnähen hängt die Einstellung der Mittenmesser-Betätigungsposition
davon ab, ob das Eckenmesser einen Schaltvorgang durchführt oder nicht.
Mittenmesser-Betätigungsposition am Nähanfang :
Schaltvorgang : Mit
Schaltvorgang : Ohne
[ Einstellung der Eckenmesser-Betätigung am Nähanfang ]
Im Falle der Normaleinstellung (Eckenmesser führt keinen Schaltvorgang durch) erscheint Bildschirm A.
Wenn das Eckenmesser einen Schaltvorgang durchführt, erscheint Bildschirm B anstelle von Bildschirm A.
Wie Bildschirm B zeigt, wird
weglichen Seite/Anfangswert 4,0 mm) automatisch hinzugefügt.
Einstellbildschirm für Mit-
tenmesser-Betätigungs-
position (Bildschirm A)
A
Die Mittenmesser-Betätigungsposition am Nähanfang wird angezeigt. (B + C)
B
Die Mittenmesser-Betätigungsposition am Nähanfang vor der Kompensation wird angezeigt.
Die überschüssige Schaltvorgang-Schnittlänge auf der beweglichen Seite (Anfangswert 4,0 mm) wird
C
angezeigt.
Wenn die Nähart geändert wird, müssen die Positionen des Eckenmessers und Mittenmessers an-
hand von Probenähen unbedingt überprüft werden, bevor die Maschine benutzt wird.
+
Wenn das Eckenmesser einen Schaltvorgang durchführt, wird der
Parameter der überschüssigen Schaltvorgang-Schnittlänge (
/
) zusätzlich zu dem Parameter (
messer-Betätigungspositionseinstellung automatisch hinzugefügt.
Wenn die Ablenkung des linken/rechten Eckenmessers 4,1
mm oder mehr beträgt, erfolgt ein Schaltvorgang des Ecken-
messers (Umschaltung vom kurzen auf das lange Eckenmes-
ser). Ob das Eckenmesser einen Schaltvorgang durchführt
oder nicht, hängt von der Ablenkungseinstellung und dem
Einstellwert der Eckenmesser-Betätigungspositionseinstel-
lung ab, wie unten gezeigt.
Einzelheiten dazu sind dem Einstellverfahren der Eckenmes-
ser-Betätigungsposition zu entnehmen.
(Parameter der überschüssigen Schaltvorgang-Schnittlänge auf der be-
Einstellbildschirm für Mit-
tenmesser-Betätigungs-
position (Bildschirm B)
− 120 −
Mittenmesser-Betätigungsposition :
Schaltvorgang : Mit
Schaltvorgang : Ohne
A
B
C
+
/
) der Mitten-
