Nr.

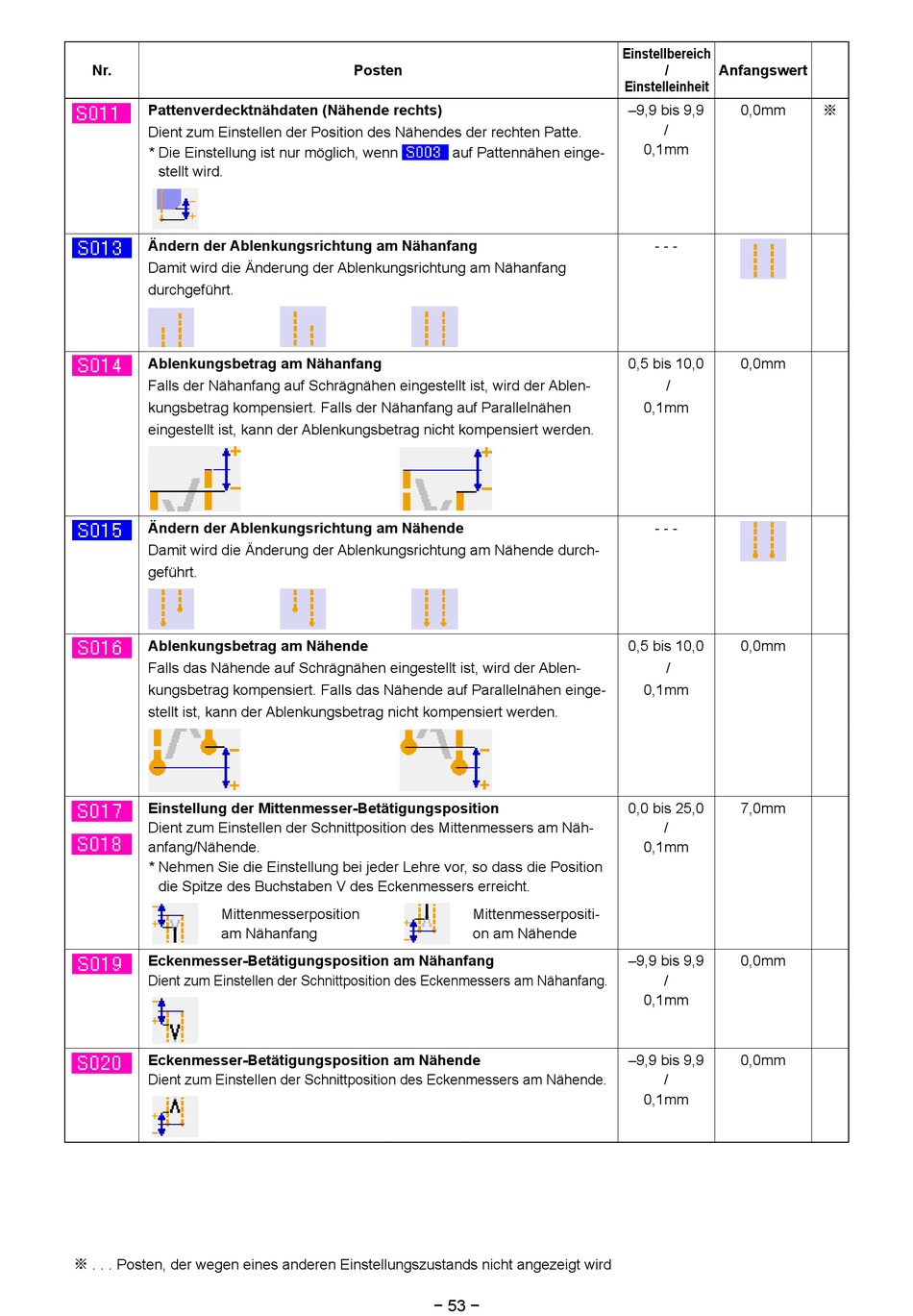

Pattenverdecktnähdaten (Nähende rechts)
Dient zum Einstellen der Position des Nähendes der rechten Patte.
* Die Einstellung ist nur möglich, wenn
stellt wird.
Ändern der Ablenkungsrichtung am Nähanfang
Damit wird die Änderung der Ablenkungsrichtung am Nähanfang
durchgeführt.
Ablenkungsbetrag am Nähanfang
Falls der Nähanfang auf Schrägnähen eingestellt ist, wird der Ablen-
kungsbetrag kompensiert. Falls der Nähanfang auf Parallelnähen
eingestellt ist, kann der Ablenkungsbetrag nicht kompensiert werden.
Ändern der Ablenkungsrichtung am Nähende
Damit wird die Änderung der Ablenkungsrichtung am Nähende durch-
geführt.
Ablenkungsbetrag am Nähende
Falls das Nähende auf Schrägnähen eingestellt ist, wird der Ablen-
kungsbetrag kompensiert. Falls das Nähende auf Parallelnähen einge-
stellt ist, kann der Ablenkungsbetrag nicht kompensiert werden.
Einstellung der Mittenmesser-Betätigungsposition
Dient zum Einstellen der Schnittposition des Mittenmessers am Näh-
anfang/Nähende.
* Nehmen Sie die Einstellung bei jeder Lehre vor, so dass die Position
die Spitze des Buchstaben V des Eckenmessers erreicht.
Mittenmesserposition
am Nähanfang
Eckenmesser-Betätigungsposition am Nähanfang
Dient zum Einstellen der Schnittposition des Eckenmessers am Nähanfang.
Eckenmesser-Betätigungsposition am Nähende
Dient zum Einstellen der Schnittposition des Eckenmessers am Nähende.
※ . . . Posten, der wegen eines anderen Einstellungszustands nicht angezeigt wird
Posten
auf Pattennähen einge-
Mittenmesserpositi-
on am Nähende
− 53 −
Einstellbereich
/
Anfangswert
Einstelleinheit
–9,9 bis 9,9
0,0mm
/
0,1mm
- - -
0,5 bis 10,0
0,0mm
/
0,1mm
- - -
0,5 bis 10,0
0,0mm
/
0,1mm
0,0 bis 25,0
7,0mm
/
0,1mm
–9,9 bis 9,9
0,0mm
/
0,1mm
–9,9 bis 9,9
0,0mm
/
0,1mm
※
