Nr.

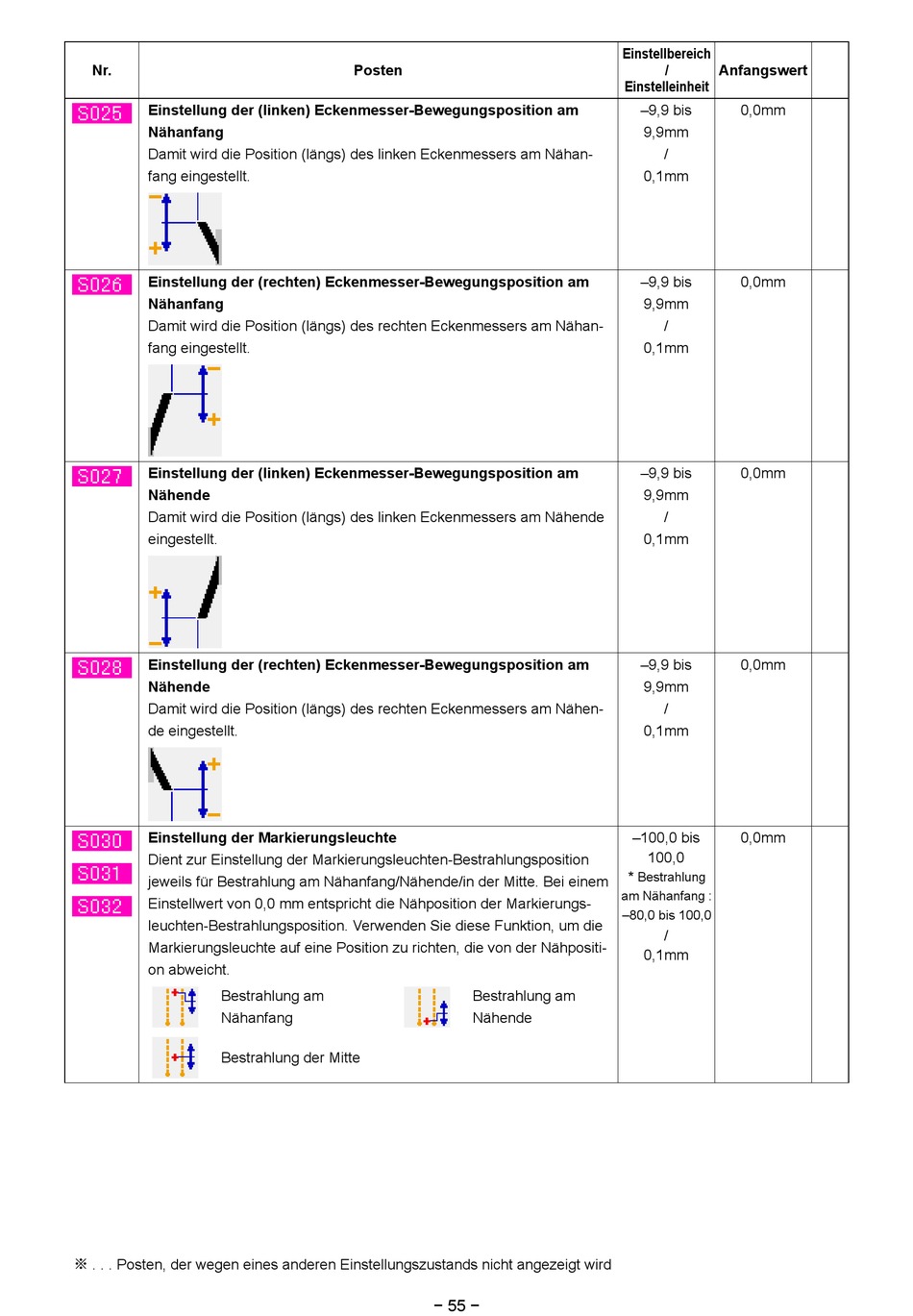

Einstellung der (linken) Eckenmesser-Bewegungsposition am
Nähanfang
Damit wird die Position (längs) des linken Eckenmessers am Nähan-
fang eingestellt.
Einstellung der (rechten) Eckenmesser-Bewegungsposition am
Nähanfang
Damit wird die Position (längs) des rechten Eckenmessers am Nähan-
fang eingestellt.
Einstellung der (linken) Eckenmesser-Bewegungsposition am
Nähende
Damit wird die Position (längs) des linken Eckenmessers am Nähende
eingestellt.
Einstellung der (rechten) Eckenmesser-Bewegungsposition am
Nähende
Damit wird die Position (längs) des rechten Eckenmessers am Nähen-
de eingestellt.
Einstellung der Markierungsleuchte
Dient zur Einstellung der Markierungsleuchten-Bestrahlungsposition
jeweils für Bestrahlung am Nähanfang/Nähende/in der Mitte. Bei einem
Einstellwert von 0,0 mm entspricht die Nähposition der Markierungs-
leuchten-Bestrahlungsposition. Verwenden Sie diese Funktion, um die
Markierungsleuchte auf eine Position zu richten, die von der Nähpositi-
on abweicht.
Bestrahlung am
Nähanfang
Bestrahlung der Mitte
※ . . . Posten, der wegen eines anderen Einstellungszustands nicht angezeigt wird
Posten
Bestrahlung am
Nähende
− 55 −
Einstellbereich
/
Anfangswert
Einstelleinheit
–9,9 bis
0,0mm
9,9mm
/
0,1mm
–9,9 bis
0,0mm
9,9mm
/
0,1mm
–9,9 bis
0,0mm
9,9mm
/
0,1mm
–9,9 bis
0,0mm
9,9mm
/
0,1mm
–100,0 bis
0,0mm
100,0
*
Bestrahlung
am Nähanfang :
–80,0 bis 100,0
/
0,1mm
