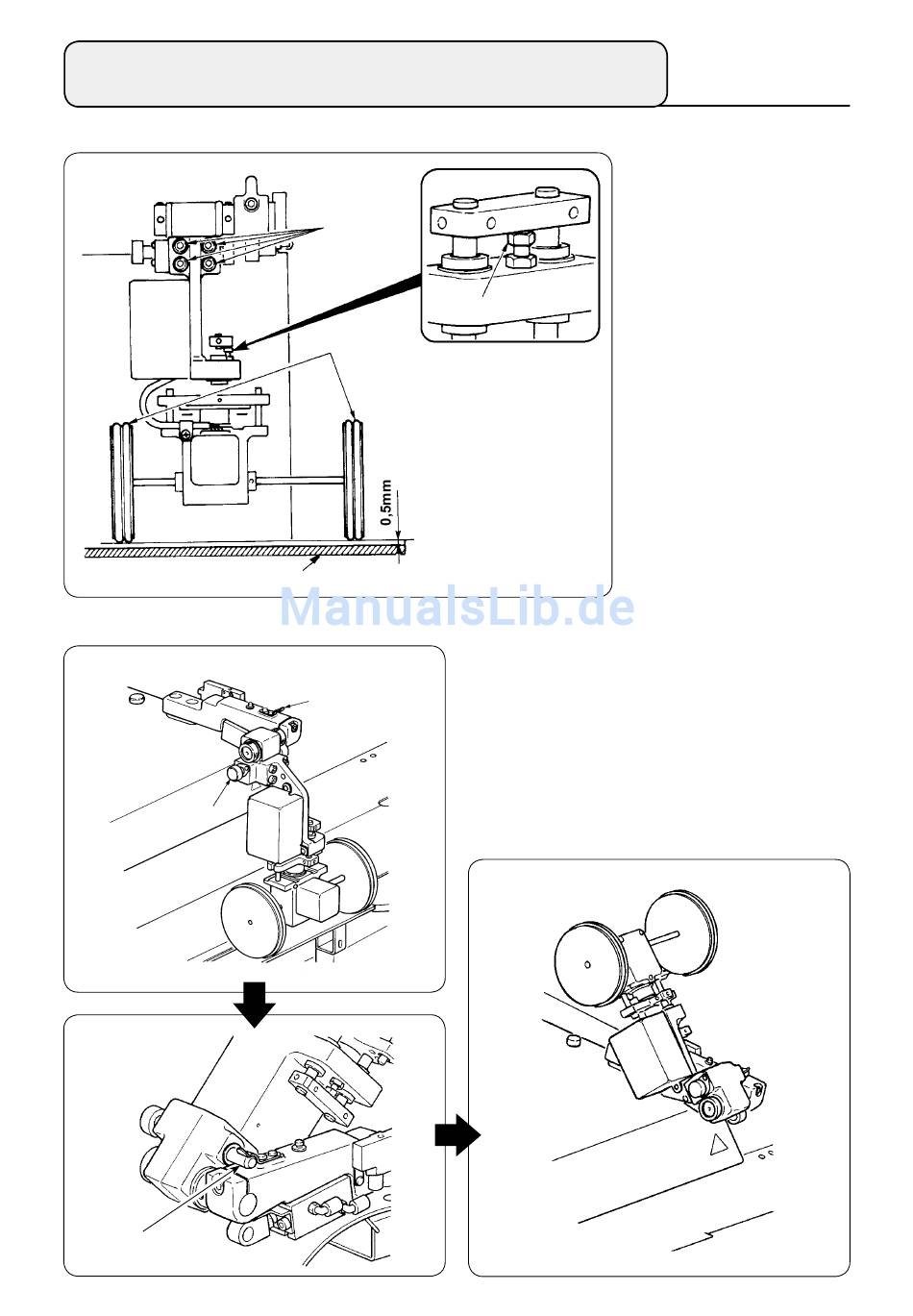

8. INSTALLIEREN DES SP-47N (ROLLENSTAPLER)
(SONDERTEILE-NR. : 40149302)
(1) Einstellen der Position
(2) Wartung
(Betriebszustand)
❶
Abb. 1
❸
❷
❸
❹
❷
− 9 −
① Überprüfen der Parallelität
❺
② Überprüfen des Abstands
Wenn der Rollenstapler nicht benutzt wird oder das
Eckenmesser eingestellt werden muss, kann der
Rollenstapler nach dem folgenden Verfahren nach
oben geschwenkt werden.
Den Freigabehebel ❶ ziehen. Den Rollenteil anhe-
ben, um den Stift ❸ in die Fixierfeder ❷ zu schie-
ben, dann die Teile in den verriegelten Zustand brin-
gen (siehe Abb. 1). Dadurch wird die Nähmaschine
in den Bereitschaftszustand versetzt.
(Ruhezustand)
Vergewissern Sie sich,
dass Staplertisch ❹ und
Gummirolle ❸ parallel
zueinander installiert sind.
Anderenfalls die vier Be-
festigungsschrauben ❷
zum Einstellen lösen.
Vergewissern Sie sich,
dass der Abstand zwi-
schen dem Staplertisch
❹ und der Gummirolle ❸
ungefähr 0,5 mm beträgt.
Beträgt der Abstand nicht
ungefähr 0,5 mm, die
Mutter ❺ zum Einstellen
lösen.
