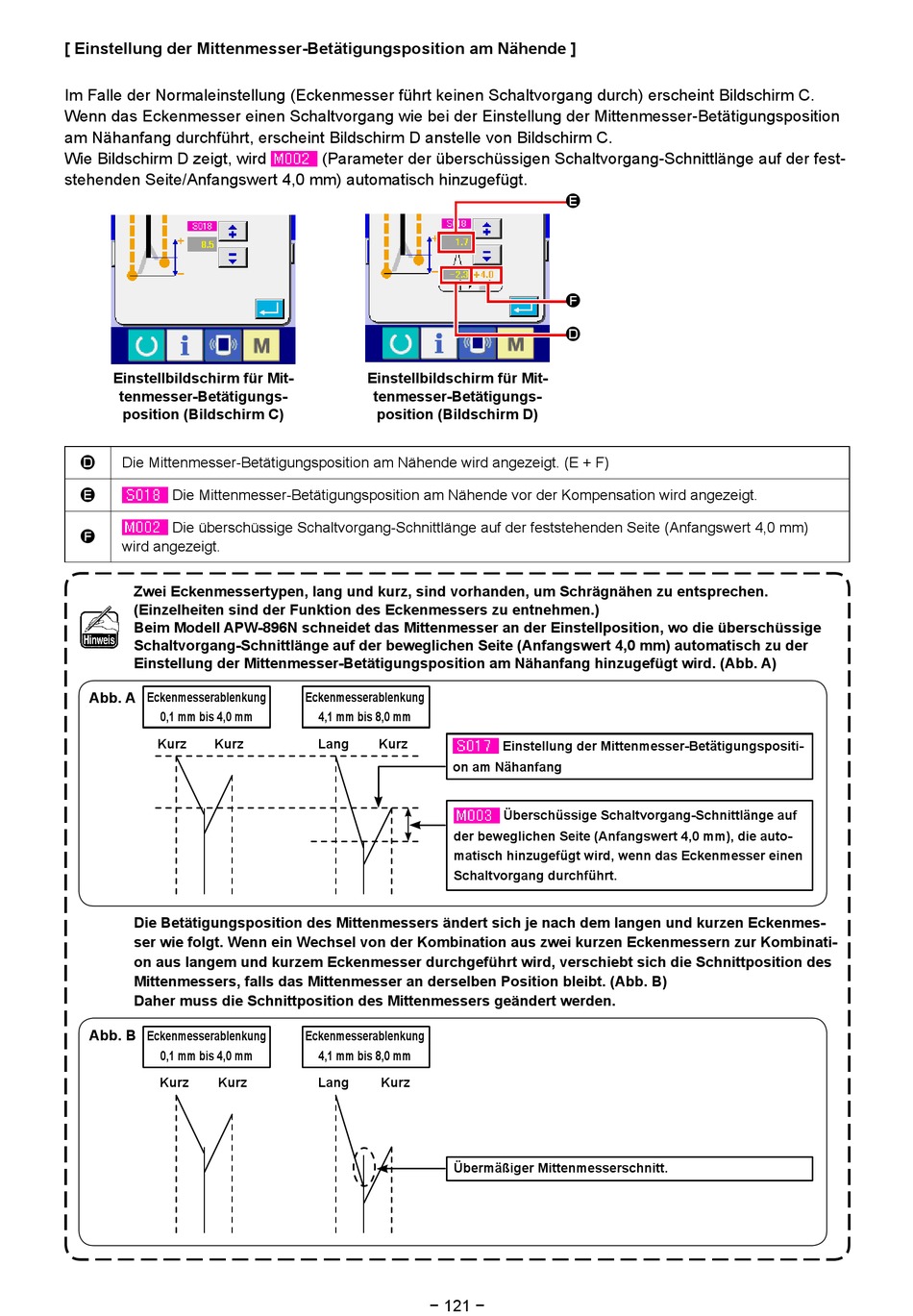

[ Einstellung der Mittenmesser-Betätigungsposition am Nähende ]
Im Falle der Normaleinstellung (Eckenmesser führt keinen Schaltvorgang durch) erscheint Bildschirm C.
Wenn das Eckenmesser einen Schaltvorgang wie bei der Einstellung der Mittenmesser-Betätigungsposition
am Nähanfang durchführt, erscheint Bildschirm D anstelle von Bildschirm C.
Wie Bildschirm D zeigt, wird
stehenden Seite/Anfangswert 4,0 mm) automatisch hinzugefügt.
Einstellbildschirm für Mit-
tenmesser-Betätigungs-
position (Bildschirm C)
D
Die Mittenmesser-Betätigungsposition am Nähende wird angezeigt. (E + F)
E
Die Mittenmesser-Betätigungsposition am Nähende vor der Kompensation wird angezeigt.
Die überschüssige Schaltvorgang-Schnittlänge auf der feststehenden Seite (Anfangswert 4,0 mm)
F
wird angezeigt.
Zwei Eckenmessertypen, lang und kurz, sind vorhanden, um Schrägnähen zu entsprechen.
(Einzelheiten sind der Funktion des Eckenmessers zu entnehmen.)
Beim Modell APW-896N schneidet das Mittenmesser an der Einstellposition, wo die überschüssige
Schaltvorgang-Schnittlänge auf der beweglichen Seite (Anfangswert 4,0 mm) automatisch zu der
Einstellung der Mittenmesser-Betätigungsposition am Nähanfang hinzugefügt wird. (Abb. A)
Abb. A
Eckenmesserablenkung
0,1 mm bis 4,0 mm
Kurz
Kurz
Die Betätigungsposition des Mittenmessers ändert sich je nach dem langen und kurzen Eckenmes-
ser wie folgt. Wenn ein Wechsel von der Kombination aus zwei kurzen Eckenmessern zur Kombinati-
on aus langem und kurzem Eckenmesser durchgeführt wird, verschiebt sich die Schnittposition des
Mittenmessers, falls das Mittenmesser an derselben Position bleibt. (Abb. B)
Daher muss die Schnittposition des Mittenmessers geändert werden.
Abb. B
Eckenmesserablenkung
0,1 mm bis 4,0 mm
Kurz
Kurz
(Parameter der überschüssigen Schaltvorgang-Schnittlänge auf der fest-
Einstellbildschirm für Mit-
tenmesser-Betätigungs-
position (Bildschirm D)
Eckenmesserablenkung
4,1 mm bis 8,0 mm
Lang
Kurz
on am Nähanfang
der beweglichen Seite (Anfangswert 4,0 mm), die auto-
matisch hinzugefügt wird, wenn das Eckenmesser einen
Schaltvorgang durchführt.
Eckenmesserablenkung
4,1 mm bis 8,0 mm
Lang
Kurz
Übermäßiger Mittenmesserschnitt.
− 121 −
E
F
D
Einstellung der Mittenmesser-Betätigungspositi-
Überschüssige Schaltvorgang-Schnittlänge auf
