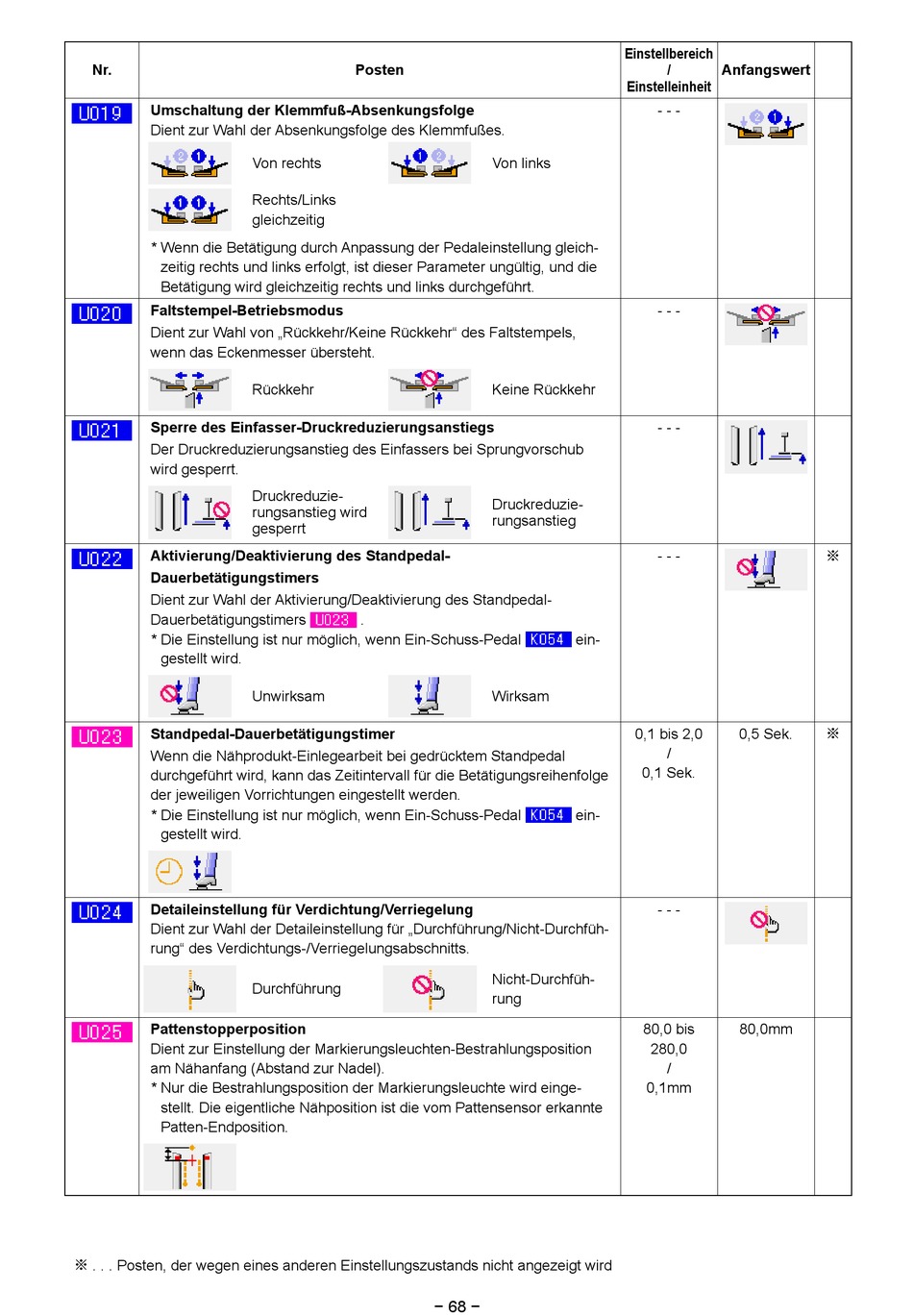

Nr.
Umschaltung der Klemmfuß-Absenkungsfolge
Dient zur Wahl der Absenkungsfolge des Klemmfußes.
* Wenn die Betätigung durch Anpassung der Pedaleinstellung gleich-
zeitig rechts und links erfolgt, ist dieser Parameter ungültig, und die
Betätigung wird gleichzeitig rechts und links durchgeführt.
Faltstempel-Betriebsmodus
Dient zur Wahl von „Rückkehr/Keine Rückkehr" des Faltstempels,
wenn das Eckenmesser übersteht.
Sperre des Einfasser-Druckreduzierungsanstiegs
Der Druckreduzierungsanstieg des Einfassers bei Sprungvorschub
wird gesperrt.
Aktivierung/Deaktivierung des Standpedal-
Dauerbetätigungstimers
Dient zur Wahl der Aktivierung/Deaktivierung des Standpedal-
Dauerbetätigungstimers
* Die Einstellung ist nur möglich, wenn Ein-Schuss-Pedal
gestellt wird.
Standpedal-Dauerbetätigungstimer
Wenn die Nähprodukt-Einlegearbeit bei gedrücktem Standpedal
durchgeführt wird, kann das Zeitintervall für die Betätigungsreihenfolge
der jeweiligen Vorrichtungen eingestellt werden.
* Die Einstellung ist nur möglich, wenn Ein-Schuss-Pedal
gestellt wird.
Detaileinstellung für Verdichtung/Verriegelung
Dient zur Wahl der Detaileinstellung für „Durchführung/Nicht-Durchfüh-
rung" des Verdichtungs-/Verriegelungsabschnitts.
Pattenstopperposition
Dient zur Einstellung der Markierungsleuchten-Bestrahlungsposition
am Nähanfang (Abstand zur Nadel).
* Nur die Bestrahlungsposition der Markierungsleuchte wird einge-
stellt. Die eigentliche Nähposition ist die vom Pattensensor erkannte
Patten-Endposition.
※ . . . Posten, der wegen eines anderen Einstellungszustands nicht angezeigt wird
Posten
Von rechts
Rechts/Links
gleichzeitig
Rückkehr
Druckreduzie-
rungsanstieg wird
gesperrt
.
Unwirksam
Durchführung
Von links
Keine Rückkehr
Druckreduzie-
rungsanstieg
ein-
Wirksam
ein-
Nicht-Durchfüh-
rung
− 68 −
Einstellbereich
/
Anfangswert
Einstelleinheit
- - -
- - -
- - -
- - -
0,1 bis 2,0
0,5 Sek.
/
0,1 Sek.
- - -
80,0 bis
80,0mm
280,0
/
0,1mm
※
※
