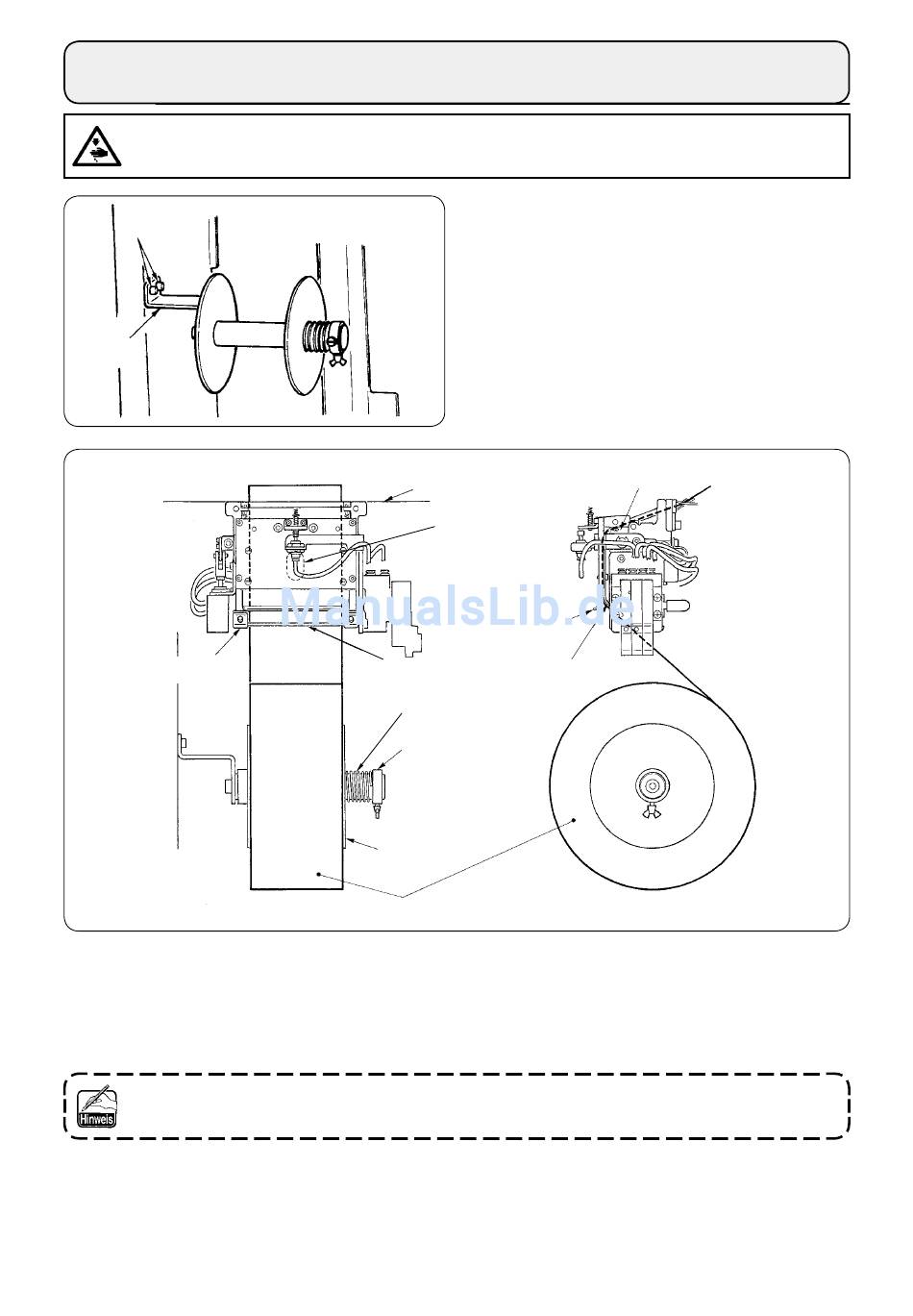

13. INSTALLIEREN VON SA-120N (EINLAGENZUFÜHRVORRICHTUNG)
(SONDERTEILE-NR. : 40149798)
VORSICHT :
Schalten Sie die Stromversorgung vor Beginn der Arbeit aus, um durch plötzliches Anlaufen der Näh-
maschine verursachte Unfälle zu verhüten.
❷
❶
Führungsplatte
② Das Einlagenband so einsetzen, wie in der obigen Abbildung gezeigt.
Der verwendbare Rollenkern kann 40 bis 70 mm breit sein, und der Rollendurchmesser kann 200 mm
(max.) betragen.
③ Das Einlagenband zwischen Führung B, Führung A und Rolle durchführen und nach oben über den
Tisch ziehen.
Das Einlagenband durch die Kerbe der Führungsplatte nach oben zum Rollenteil führen.
④ Die Querposition der beiden Führungen, der beiden Führungsstifte und der Seitenplatte (auf der rechten
Seite) einstellen, sodass das Einlagenband gerade nach oben auf den Nähtisch geführt wird.
⑤ Den Stellring auf der linken Seite so positionieren, dass die Seitenplatte durch die Feder leicht gegen
das Einlagenband gedrückt wird. Dann den Stellring an dieser Position feststellen.
① Den Einlagenband-Rollenhalter ❶ mit zwei
Schrauben ❷ am Maschinenrahmen befestigen.
Nähtisch
Kerbe
Führung A
Führung B
Führung B
Feder
Stellring
Seitenplatte
Einlagenband
− 12 −
Rolle
