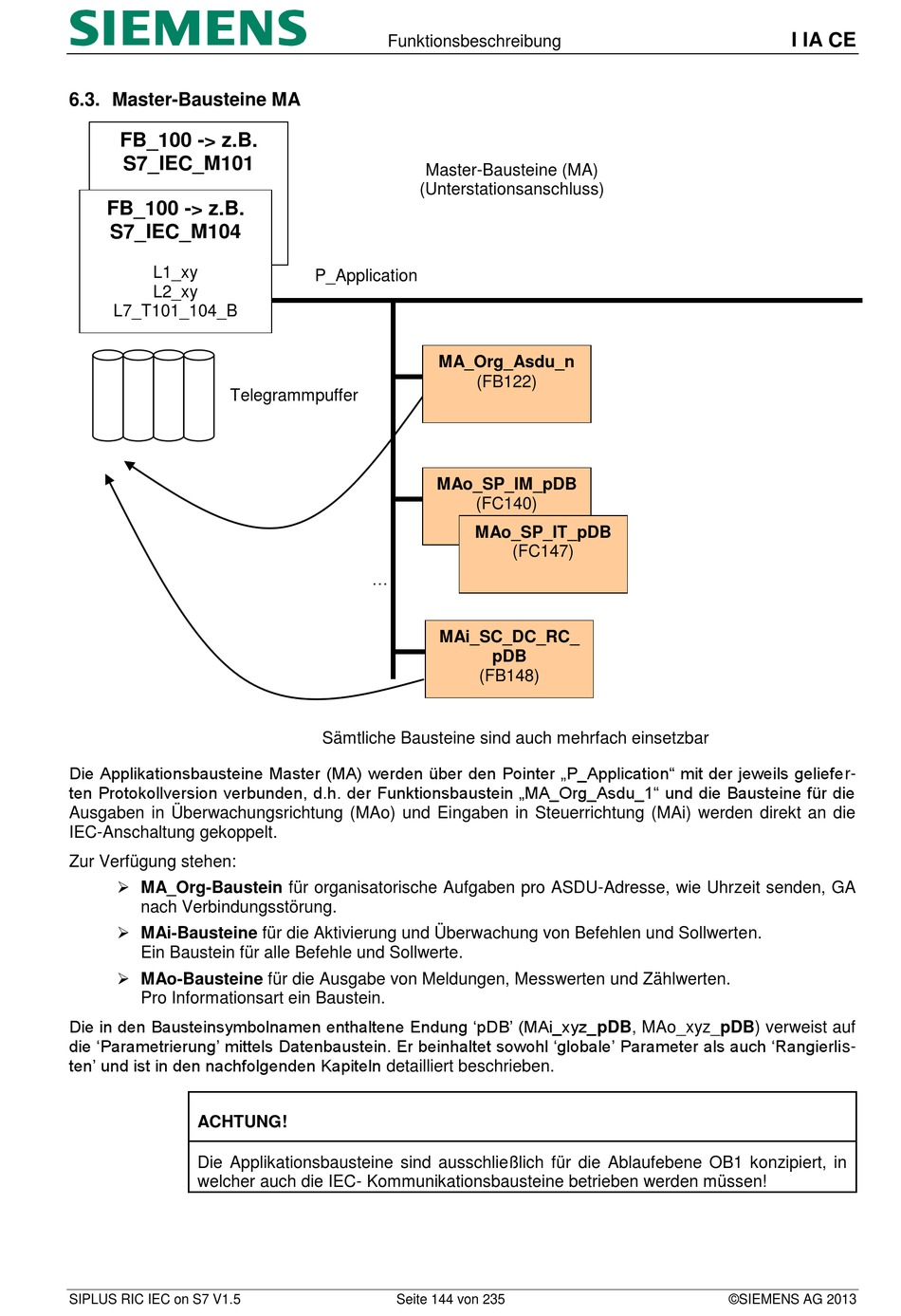

6.3. Master-Bausteine MA
FB_100 -> z.B.
S7_IEC_M101
L1_xy
FB_100 -> z.B.
L2_xy
S7_IEC_M104
L7_T101_104_B
L1_xy
L2_xy
L7_T101_104_B
Telegrammpuffer
Die Applikationsbausteine Master (MA) werden über den Pointer „P_Application" mit der jeweils geliefer-
ten Protokollversion verbunden, d.h. der Funktionsbaustein „MA_Org_Asdu_1" und die Bausteine für die
Ausgaben in Überwachungsrichtung (MAo) und Eingaben in Steuerrichtung (MAi) werden direkt an die
IEC-Anschaltung gekoppelt.
Zur Verfügung stehen:
MA_Org-Baustein für organisatorische Aufgaben pro ASDU-Adresse, wie Uhrzeit senden, GA
nach Verbindungsstörung.
MAi-Bausteine für die Aktivierung und Überwachung von Befehlen und Sollwerten.
Ein Baustein für alle Befehle und Sollwerte.
MAo-Bausteine für die Ausgabe von Meldungen, Messwerten und Zählwerten.
Pro Informationsart ein Baustein.
Die in den Bausteinsymbolnamen enthaltene Endung 'pDB' (MAi_xyz_pDB, MAo_xyz_pDB) verweist auf
die 'Parametrierung' mittels Datenbaustein. Er beinhaltet sowohl 'globale' Parameter als auch 'Rangierlis-
ten' und ist in den nachfolgenden Kapiteln detailliert beschrieben.
ACHTUNG!
Die Applikationsbausteine sind ausschließlich für die Ablaufebene OB1 konzipiert, in
welcher auch die IEC- Kommunikationsbausteine betrieben werden müssen!
SIPLUS RIC IEC on S7 V1.5
Funktionsbeschreibung
Master-Bausteine (MA)
(Unterstationsanschluss)
P_Application
MA_Org_Asdu_n
(FB122)
MAo_SP_IM_pDB
(FC140)
MAo_SP_IT_pDB
...
MAi_SC_DC_RC_
(FB148)
Sämtliche Bausteine sind auch mehrfach einsetzbar
Seite 144 von 235
(FC147)
pDB
I IA CE
