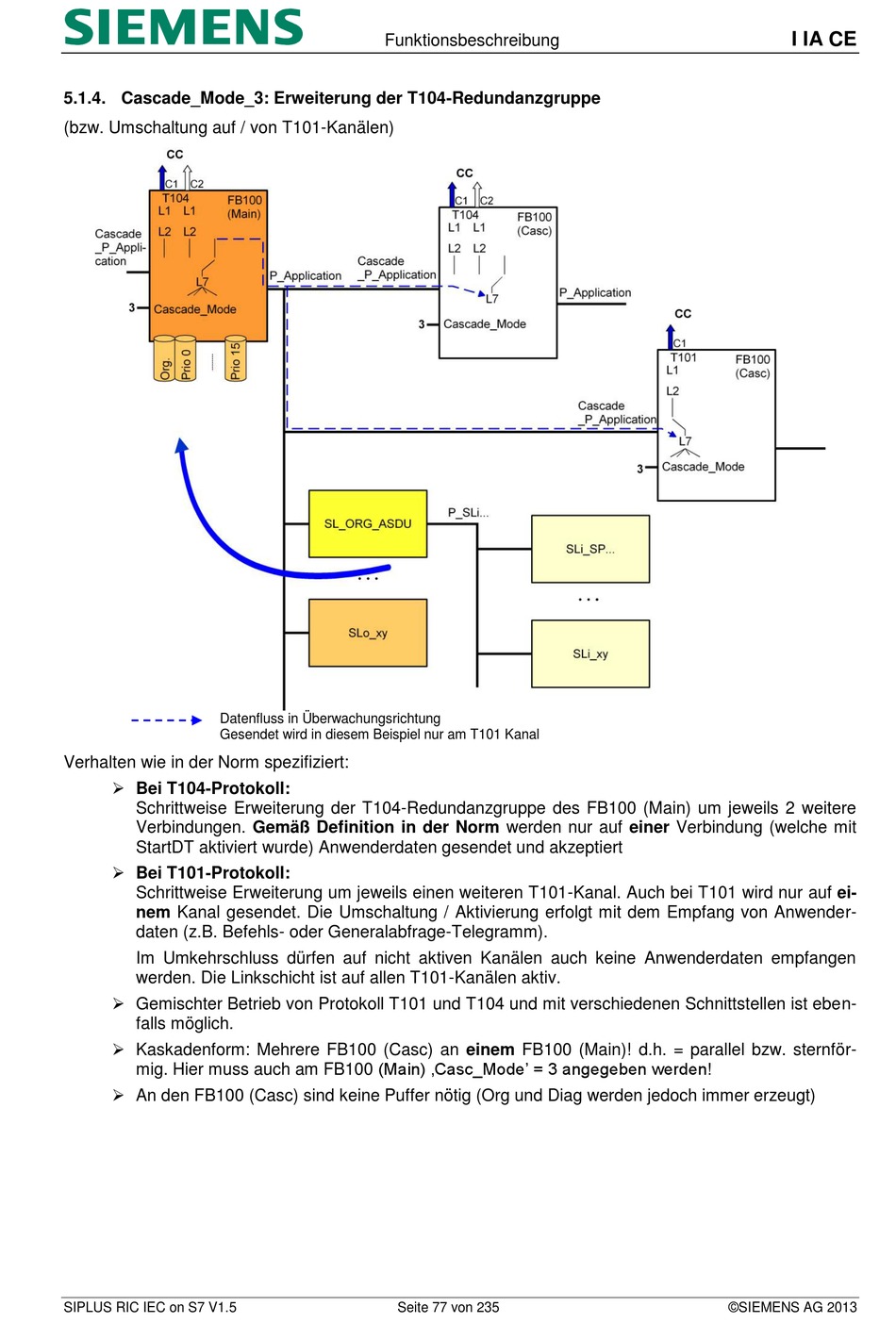

5.1.4. Cascade_Mode_3: Erweiterung der T104-Redundanzgruppe
(bzw. Umschaltung auf / von T101-Kanälen)
Datenfluss in Überwachungsrichtung
Gesendet wird in diesem Beispiel nur am T101 Kanal
Verhalten wie in der Norm spezifiziert:
Bei T104-Protokoll:
Schrittweise Erweiterung der T104-Redundanzgruppe des FB100 (Main) um jeweils 2 weitere
Verbindungen. Gemäß Definition in der Norm werden nur auf einer Verbindung (welche mit
StartDT aktiviert wurde) Anwenderdaten gesendet und akzeptiert
Bei T101-Protokoll:
Schrittweise Erweiterung um jeweils einen weiteren T101-Kanal. Auch bei T101 wird nur auf ei-
nem Kanal gesendet. Die Umschaltung / Aktivierung erfolgt mit dem Empfang von Anwender-
daten (z.B. Befehls- oder Generalabfrage-Telegramm).
Im Umkehrschluss dürfen auf nicht aktiven Kanälen auch keine Anwenderdaten empfangen
werden. Die Linkschicht ist auf allen T101-Kanälen aktiv.
Gemischter Betrieb von Protokoll T101 und T104 und mit verschiedenen Schnittstellen ist eben-
falls möglich.
Kaskadenform: Mehrere FB100 (Casc) an einem FB100 (Main)! d.h. = parallel bzw. sternför-
mig. Hier muss auch am FB100 (Main) ‚Casc_Mode' = 3 angegeben werden!
An den FB100 (Casc) sind keine Puffer nötig (Org und Diag werden jedoch immer erzeugt)
SIPLUS RIC IEC on S7 V1.5
Funktionsbeschreibung
Seite 77 von 235
I IA CE
©SIEMENS AG 2013
