Anwendung
CE1N5362D
12.07.2004

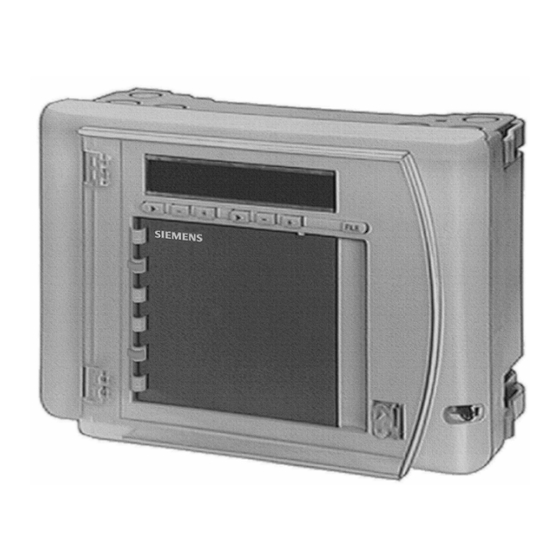

M-Bus-Zentrale
Die M-Bus-Zentrale dient der Fernauslesung, Fernbedienung und Überwachung
einer M-Bus-Anlage mit Verbrauchszählern und Reglern mit M-Bus-Anschluss
nach EN 1434-3 sowie von Verbrauchszählern des Siemeca™ AMR Systems
Die M-Bus-Zentrale ist Bestandteil des M-Bus-Systems (Datenblatt N5361).
Sie wird eingesetzt zur Verbrauchskostenabrechnung und Fernüberwachung von Nah-
und Fernwärmesystemen sowie von Mehrfamilienhäusern.
Es können folgende M-Bus-Geräte angeschlossen werden:
Zähler:
• Wärmezähler SONOHEAT
®
SONOGYR
WSD...
• Verbrauchszähler via Impulsadapter AEW21.2, Relay PadpulsM1
• Heizkostenverteiler MEMOTRON
Regler (ab V3.0):
• Fernheizungsregler SIGMAGYR
Verbrauchszähler des Siemeca™ AMR Systems können via Funkknoten WTX16 oder
WTT16 eingebunden werden (ab V4.0):
• Wärmezähler MEGATRON
• Wasserzähler VOLUTRON
• Heizkostenverteiler MEMOTRON
• Verbrauchszähler via Impulsadapter AEW36.2
Weitere M-Bus-Geräte auf Anfrage.
®
®
, MEGATRON
2, SONOGYR
®
WHE21
®
RVD2..., RVP97
®
2
®
2
®
WHE26
Siemens Building Technologies
5
362
OZW10
®
energy
HVAC Products
Verwandte Anleitungen für Siemens OZW10
Inhaltszusammenfassung für Siemens OZW10
- Seite 1 Verbrauchszähler des Siemeca™ AMR Systems können via Funkknoten WTX16 oder WTT16 eingebunden werden (ab V4.0): ® • Wärmezähler MEGATRON ® • Wasserzähler VOLUTRON • Heizkostenverteiler MEMOTRON ® WHE26 • Verbrauchszähler via Impulsadapter AEW36.2 Weitere M-Bus-Geräte auf Anfrage. Siemens Building Technologies CE1N5362D HVAC Products 12.07.2004...
- Seite 2 Das Bedienset besteht aus 1 Satz Bedienkarten und 1 Handbuch. Für Upgrades der M-Bus-Zentrale kann die aktuelle Softwareversion separat bestellt werden: Artikel Sachnummer Programmspeicher OZW10 (≥16 Paar) 74 340 0002 0 Gerätekombinationen Pegelwandler Die M-Bus-Zentrale wird immer in Verbindung mit einem externen Pegelwandler einge- setzt.
-
Seite 3: Alarmrelais
• PC mit ACS Alarm (ab V3.0) Aufgetretene Störungen bleiben auf der Anzeige ersichtlich, bis sie behoben und quit- tiert sind. Die Quittierung erfolgt über die Tastatur oder durch Absetzen des Alarms an den PC. Siemens Building Technologies Datenblatt OZW10 CE1N5362D HVAC Products... - Seite 4 Auf der Leiterplatte des Bedienteils befinden sich zwei Mikroprozessoren, zwei zugäng- liche Programmspeicherbausteine, die Anzeige, die Tastatur, der Speicherkartenein- schub, die RS-232-Schnittstelle sowie die Modemspeisung. Die Verbindung der Leiterplatte im Sockel mit jener im Bedienteil geschieht über ein flexibles Kabelband. Siemens Building Technologies Datenblatt OZW10 CE1N5362D HVAC Products 12.07.2004...
- Seite 5 Installation …“ entnommen werden. Inbetriebnahmehinweise Die Inbetriebnahme der M-Bus-Zentrale erfolgt durch autorisiertes Fachpersonal. Die Einstellungen (z.B. Modem-Kommunikationsparameter) können teilweise nur mit einem PC vorgenommen werden. Die Inbetriebnahme ist im Betriebshandbuch U5362 ausführlich beschrieben. Siemens Building Technologies Datenblatt OZW10 CE1N5362D HVAC Products 12.07.2004...
- Seite 6 Basisdokumentation P5361 RS-485 siehe Basisdokumentation P5361 Anschlussklemmen Belegte Anschlussklemmen sind: G1, G2 Betriebsspannung AC 24 V Masse P1…P4 Digitale Eingänge H11, H12 Alarmrelais (max. AC 24 V) J1, J2 RS-485-Schnittstelle zum M-Bus-Pegelwandler Siemens Building Technologies Datenblatt OZW10 CE1N5362D HVAC Products 12.07.2004...
- Seite 7 M-Bus-Pegelwandler WZC-P250 (RxTx+, RxTx–), oder M-Bus-Pegelwandler WZC-P60 (S+, S–) P1…P4 Geräte mit potentialfreiem Kontaktausgang für die Störungssignalisierung Massbild 1,5...6 60,5 50,5 234 + Masse in mm ©1995 Siemens Building Technologies AG Änderungen vorbehalten Siemens Building Technologies Datenblatt OZW10 CE1N5362D HVAC Products 12.07.2004...
