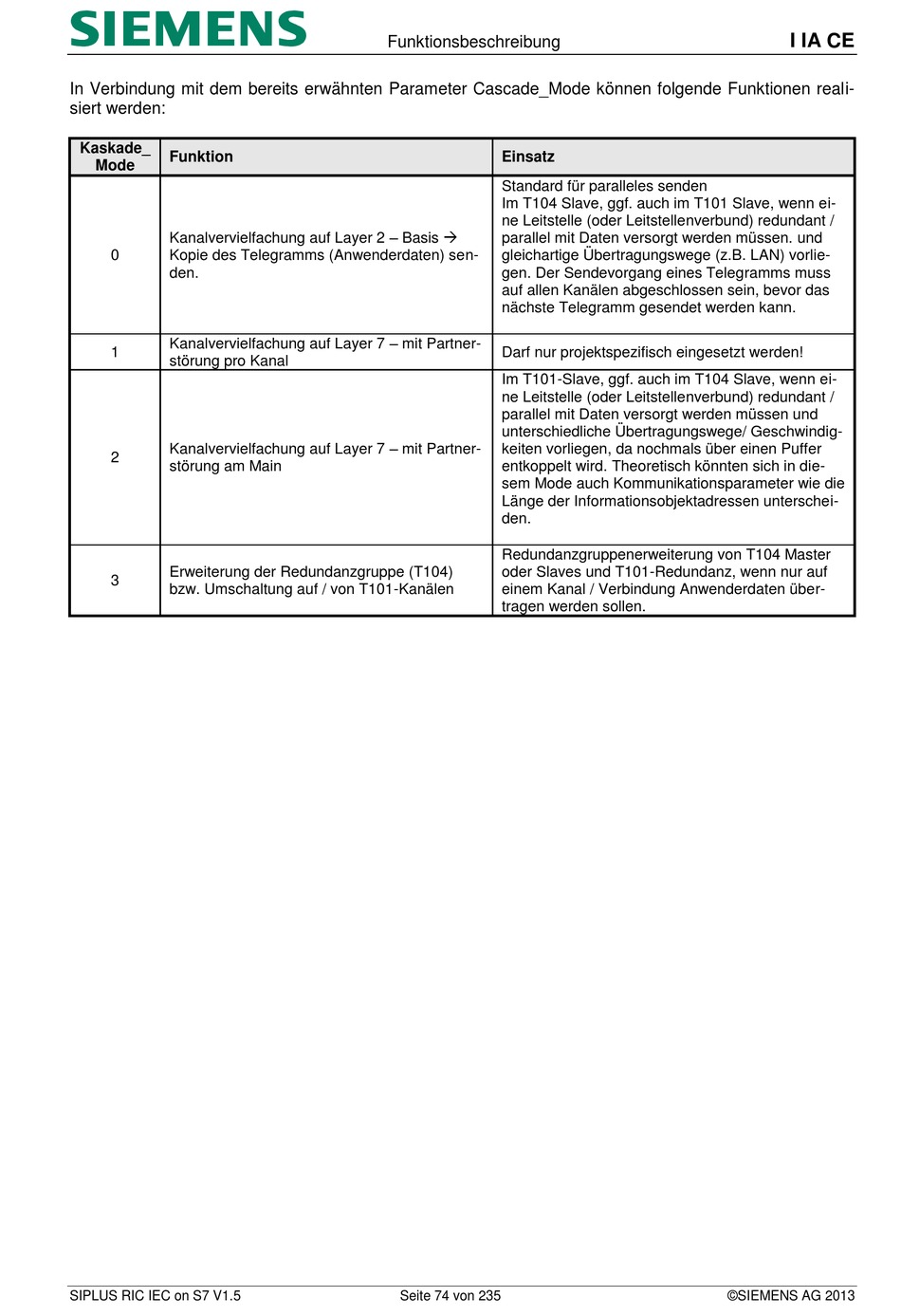

In Verbindung mit dem bereits erwähnten Parameter Cascade_Mode können folgende Funktionen reali-
siert werden:
Kaskade_
Funktion
Mode
Kanalvervielfachung auf Layer 2 – Basis
0
Kopie des Telegramms (Anwenderdaten) sen-
den.
Kanalvervielfachung auf Layer 7 – mit Partner-
1
störung pro Kanal
Kanalvervielfachung auf Layer 7 – mit Partner-
2
störung am Main
Erweiterung der Redundanzgruppe (T104)
3
bzw. Umschaltung auf / von T101-Kanälen
SIPLUS RIC IEC on S7 V1.5
Funktionsbeschreibung
Einsatz
Standard für paralleles senden
Im T104 Slave, ggf. auch im T101 Slave, wenn ei-
ne Leitstelle (oder Leitstellenverbund) redundant /
parallel mit Daten versorgt werden müssen. und
gleichartige Übertragungswege (z.B. LAN) vorlie-
gen. Der Sendevorgang eines Telegramms muss
auf allen Kanälen abgeschlossen sein, bevor das
nächste Telegramm gesendet werden kann.
Darf nur projektspezifisch eingesetzt werden!
Im T101-Slave, ggf. auch im T104 Slave, wenn ei-
ne Leitstelle (oder Leitstellenverbund) redundant /
parallel mit Daten versorgt werden müssen und
unterschiedliche Übertragungswege/ Geschwindig-
keiten vorliegen, da nochmals über einen Puffer
entkoppelt wird. Theoretisch könnten sich in die-
sem Mode auch Kommunikationsparameter wie die
Länge der Informationsobjektadressen unterschei-
den.
Redundanzgruppenerweiterung von T104 Master
oder Slaves und T101-Redundanz, wenn nur auf
einem Kanal / Verbindung Anwenderdaten über-
tragen werden sollen.
Seite 74 von 235
I IA CE
©SIEMENS AG 2013
