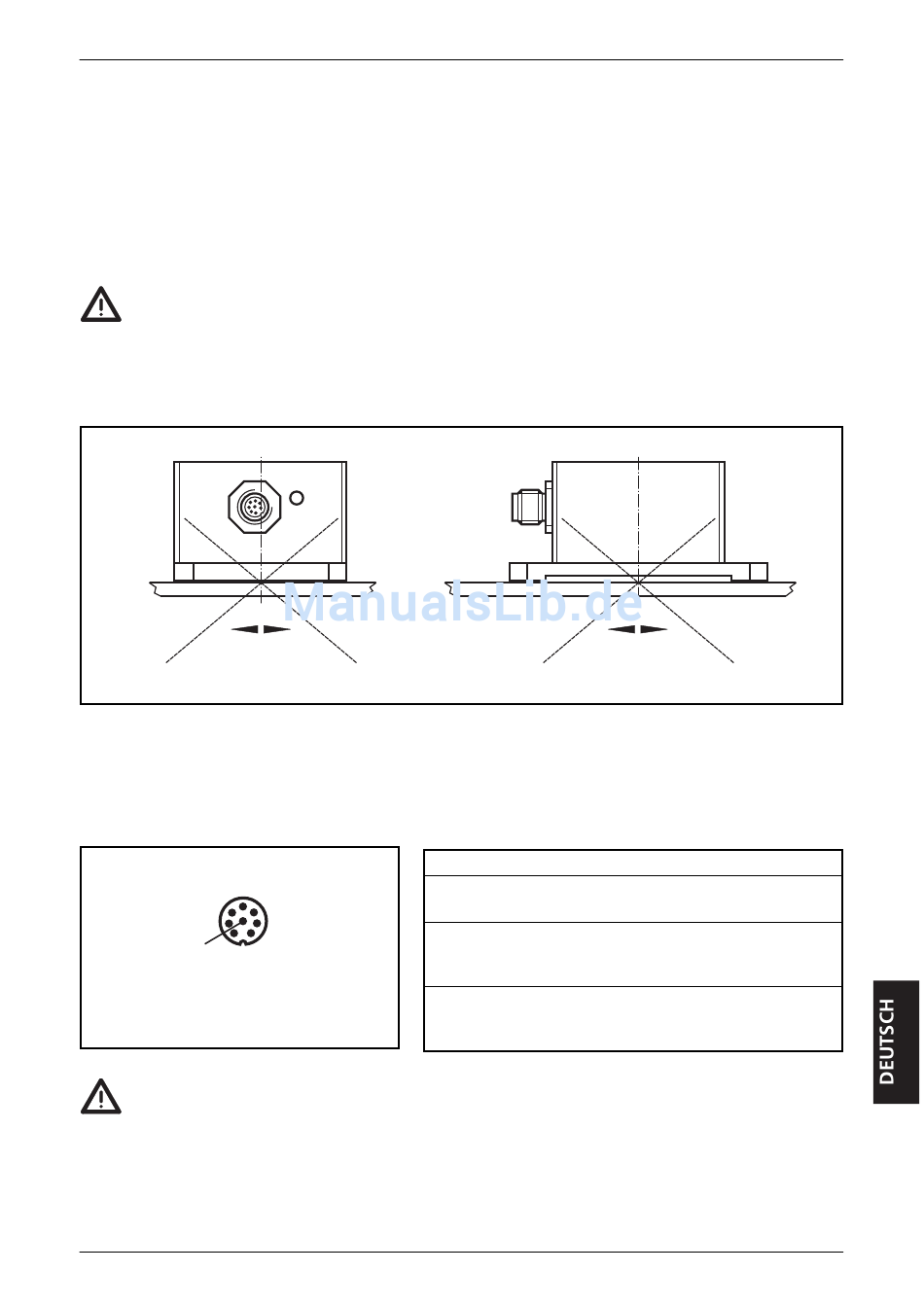

Montage

Der Neigungssensor wird gemäß Darstellung mit Schrauben M5 x L (nach DIN
7500 bzw. DIN 7984) auf die zu nivellierenden bzw. zu erfassenden Vorrichtung
befestigt. Um exakte Meßwerte zu erhalten, vermeiden Sie die Montage auf stark
vibrierenden Vorrichtungen und sorgen Sie ggf. für eine ausreichende Schwin-
gungsentkopplung.
Beachten Sie bei der Montage die korrekte Ausrichtung der Neigungsach-
sen (siehe Gehäuseaufdruck) und die Hinweise zur Sensorparametrierung
bzw. zum Sensorabgleich (s. Seite 15).
Längsneigung = X-Achse (Trans PDO 1/2)
Querneigung = Y-Achse (Trans PDO 1/3)
+45°
Längsneigung
Die angegeben Neigungswinkel-Vorzeichen zeigen die werkseitige Default-Einstellung
Elektrischer Anschluß
2
5
3
8
7
Ansicht
auf die Stiftseite
Zum Schutz des gesamten Systems (Verkabelung und Sensor) ist die Versor-
gungsspannung mit max. 8 A abzusichern.
Anschlussbelegung mit 8-poligen ifm-Kabeldosen siehe Seite 46.
Montage-
X
- 45°
4
1
6
fläche
+ 45°
Querneigung
Bezeichnung
Betriebsspannung
CAN-Interface
Analogausgänge
(X-/Y-Achse)
CR2102
NEIGUNGSSENSOR
Y
-45°
Pin Potential
1 10...30 V DC
2 GND
3 CAN_H
4 CAN_L
5 CAN_GND
6 I_OUT X
7 I_OUT Y
8 GND_A
5
SEITE
