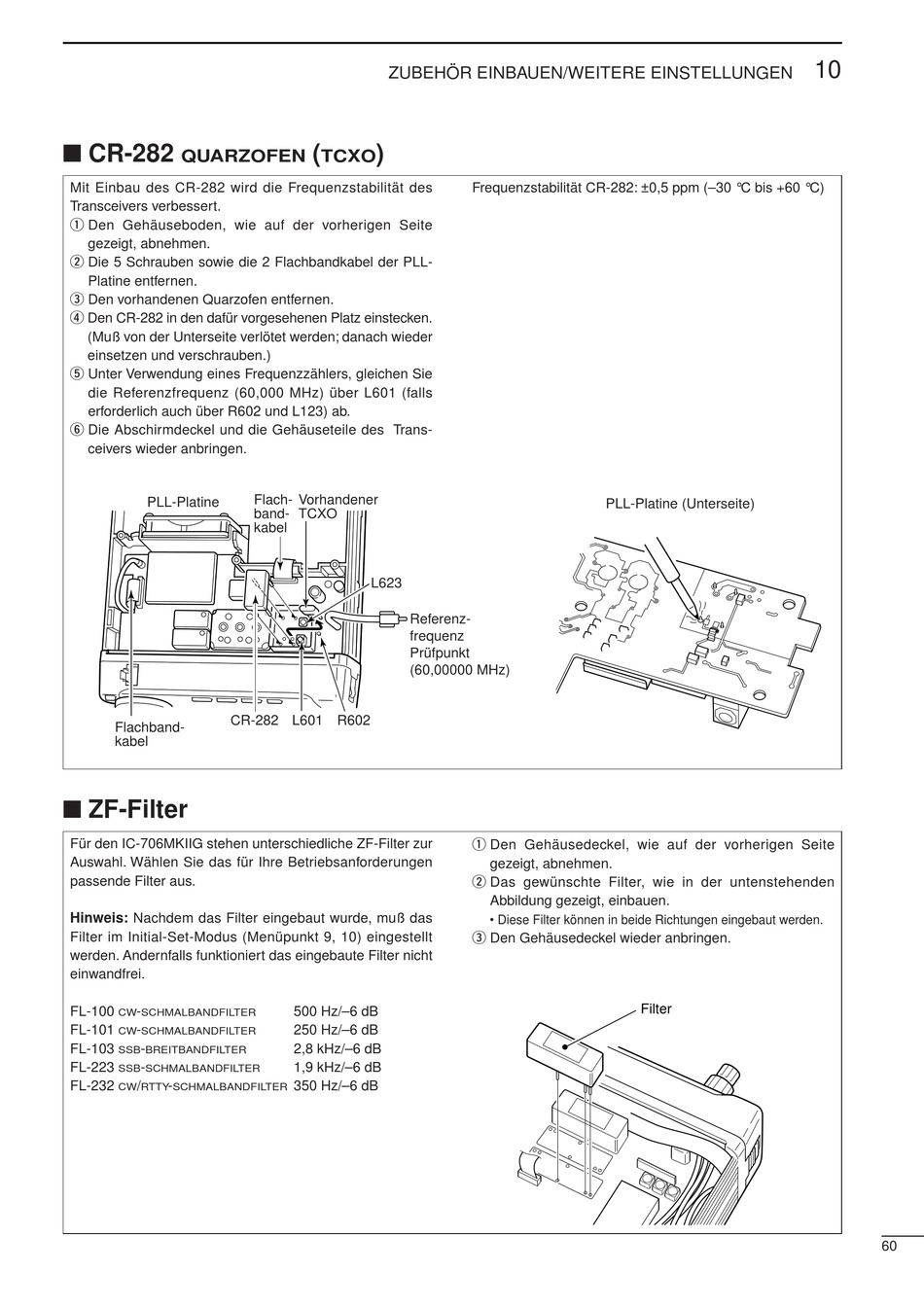

CR-282

QUARZOFEN

Mit Einbau des CR-282 wird die Frequenzstabilität des
Transceivers verbessert.
q Den Gehäuseboden, wie auf der vorherigen Seite
gezeigt, abnehmen.
w Die 5 Schrauben sowie die 2 Flachbandkabel der PLL-
Platine entfernen.
e Den vorhandenen Quarzofen entfernen.
r Den CR-282 in den dafür vorgesehenen Platz einstecken.
(Muß von der Unterseite verlötet werden; danach wieder
einsetzen und verschrauben.)
t Unter Verwendung eines Frequenzzählers, gleichen Sie
die Referenzfrequenz (60,000 MHz) über L601 (falls
erforderlich auch über R602 und L123) ab.
y Die Abschirmdeckel und die Gehäuseteile des Trans-
ceivers wieder anbringen.
PLL-Platine
CR-282
Flachband-
kabel

ZF-Filter

Für den IC-706MKIIG stehen unterschiedliche ZF-Filter zur
Auswahl. Wählen Sie das für Ihre Betriebsanforderungen
passende Filter aus.
Hinweis: Nachdem das Filter eingebaut wurde, muß das
Filter im Initial-Set-Modus (Menüpunkt 9, 10) eingestellt
werden. Andernfalls funktioniert das eingebaute Filter nicht
einwandfrei.
FL-100 -
CW SCHMALBANDFILTER
FL-101 -
CW SCHMALBANDFILTER
FL-103 -
SSB BREITBANDFILTER
FL-223 -
SSB SCHMALBANDFILTER
FL-232 / -
CW RTTY SCHMALBANDFILTER
ZUBEHÖR EINBAUEN/WEITERE EINSTELLUNGEN
( )
TCXO
Flach- Vorhandener
band- TCXO
kabel
L623
Referenz-
frequenz
Prüfpunkt
(60,00000 MHz)
L601 R602
500 Hz/–6 dB
250 Hz/–6 dB
2,8 kHz/–6 dB
1,9 kHz/–6 dB
350 Hz/–6 dB
Frequenzstabilität CR-282: ±0,5 ppm (–30 °C bis +60 °C)
PLL-Platine (Unterseite)
q Den Gehäusedeckel, wie auf der vorherigen Seite
gezeigt, abnehmen.
w Das gewünschte Filter, wie in der untenstehenden
Abbildung gezeigt, einbauen.
• Diese Filter können in beide Richtungen eingebaut werden.
e Den Gehäusedeckel wieder anbringen.
Filter
10
60
