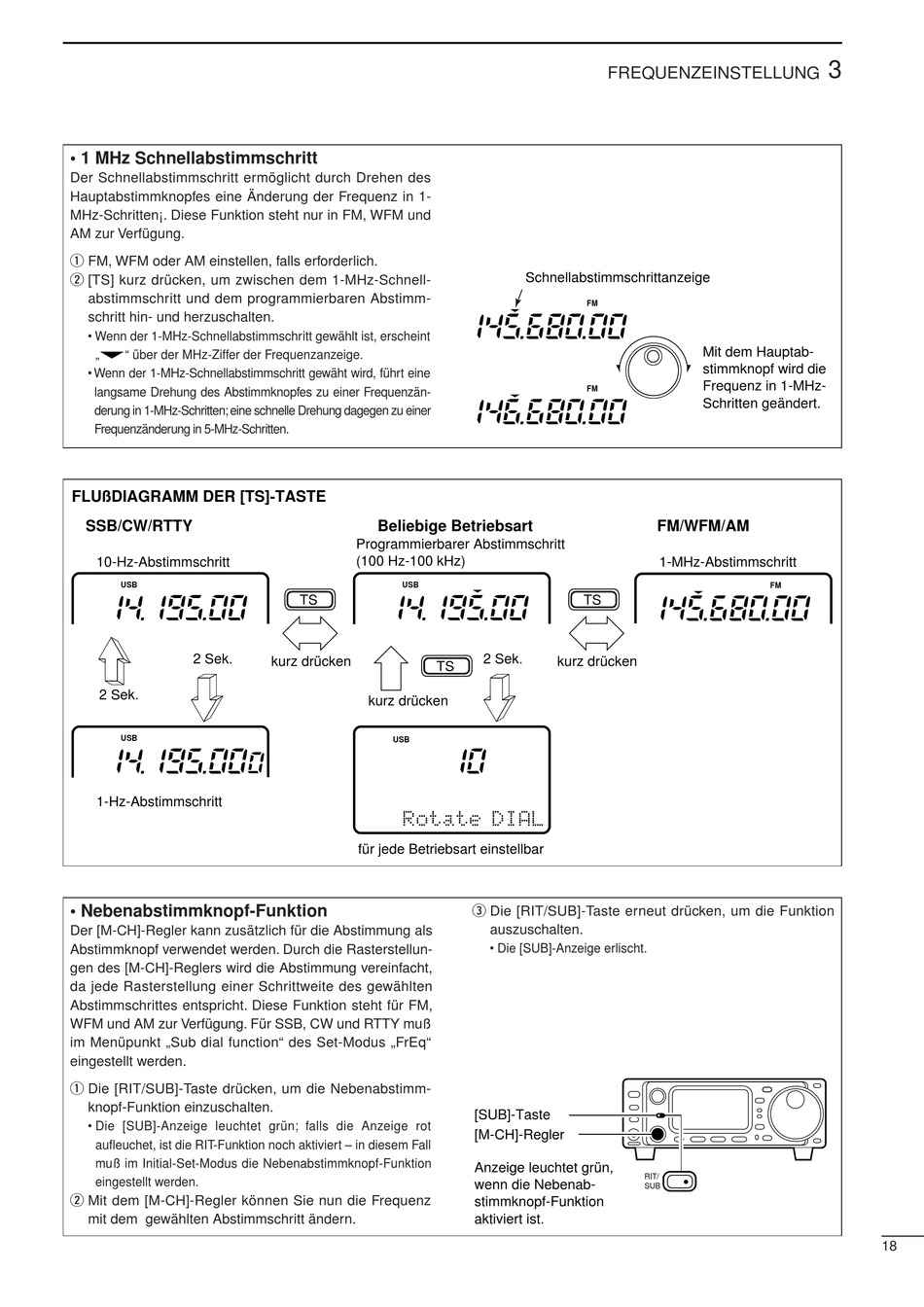

Nebenabstimmknopf-Funktion - Icom IC-706MKIIG Bedienungsanleitung

• 1 MHz Schnellabstimmschritt
Der Schnellabstimmschritt ermöglicht durch Drehen des
Hauptabstimmknopfes eine Änderung der Frequenz in 1-
MHz-Schritten¡. Diese Funktion steht nur in FM, WFM und
AM zur Verfügung.
q FM, WFM oder AM einstellen, falls erforderlich.
w [TS] kurz drücken, um zwischen dem 1-MHz-Schnell-
abstimmschritt und dem programmierbaren Abstimm-
schritt hin- und herzuschalten.
• Wenn der 1-MHz-Schnellabstimmschritt gewählt ist, erscheint
„ " über der MHz-Ziffer der Frequenzanzeige.
• Wenn der 1-MHz-Schnellabstimmschritt gewäht wird, führt eine
langsame Drehung des Abstimmknopfes zu einer Frequenzän-
derung in 1-MHz-Schritten; eine schnelle Drehung dagegen zu einer
Frequenzänderung in 5-MHz-Schritten.
FLUßDIAGRAMM DER [TS]-TASTE
SSB/CW/RTTY
10-Hz-Abstimmschritt
USB
2 Sek.
2 Sek.
USB
1-Hz-Abstimmschritt

• Nebenabstimmknopf-Funktion

Der [M-CH]-Regler kann zusätzlich für die Abstimmung als
Abstimmknopf verwendet werden. Durch die Rasterstellun-
gen des [M-CH]-Reglers wird die Abstimmung vereinfacht,
da jede Rasterstellung einer Schrittweite des gewählten
Abstimmschrittes entspricht. Diese Funktion steht für FM,
WFM und AM zur Verfügung. Für SSB, CW und RTTY muß
im Menüpunkt „Sub dial function" des Set-Modus „FrEq"
eingestellt werden.
q Die [RIT/SUB]-Taste drücken, um die Nebenabstimm-
knopf-Funktion einzuschalten.
• Die [SUB]-Anzeige leuchtet grün; falls die Anzeige rot
aufleuchet, ist die RIT-Funktion noch aktiviert – in diesem Fall
muß im Initial-Set-Modus die Nebenabstimmknopf-Funktion
eingestellt werden.
w Mit dem [M-CH]-Regler können Sie nun die Frequenz
mit dem gewählten Abstimmschritt ändern.
Beliebige Betriebsart
Programmierbarer Abstimmschritt
(100 Hz-100 kHz)
USB
TS
kurz drücken
TS
kurz drücken
USB
Rotate DIAL
für jede Betriebsart einstellbar
FREQUENZEINSTELLUNG
Schnellabstimmschrittanzeige
FM
FM
TS
2 Sek.
kurz drücken
e Die [RIT/SUB]-Taste erneut drücken, um die Funktion
auszuschalten.
• Die [SUB]-Anzeige erlischt.
[SUB]-Taste
[M-CH]-Regler
Anzeige leuchtet grün,
RIT/
wenn die Nebenab-
SUB
stimmknopf-Funktion
aktiviert ist.
3
Mit dem Hauptab-
stimmknopf wird die
Frequenz in 1-MHz-
Schritten geändert.
FM/WFM/AM
1-MHz-Abstimmschritt
FM
18
