11

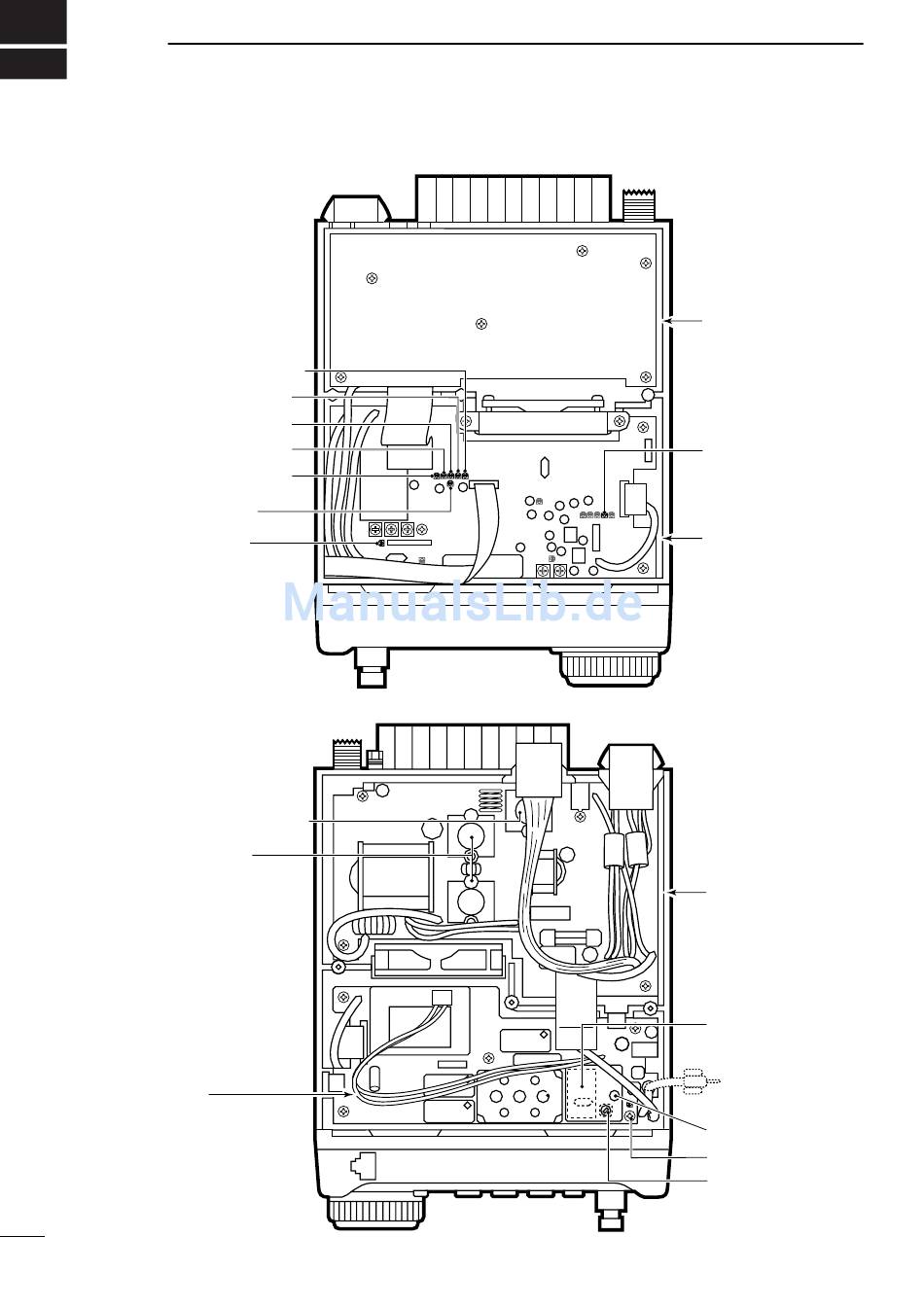

INNENANSICHT

D Draufsicht
Vorsicht:
Dieser Transceiver wurde vor Werks-
verschiffung gründlich getestet und
abgeglichen.
Die Gewährleistung des Transceivers
deckt keine auftretenden Probleme,
die auf unsachgemäße Abgleich-
ungen (oder sonstigen Justierungen)
zurückzuführen sind.
Abgleich 70 cm Tx-Power
Abgleich 2 m Tx-Power.
Abgleich 6 m Tx-Power
Abgleich KW Tx-Power
Abgleich AM TX-Träger
Abgleich ID APC
Abgleich für
NB-Empfindlichkeit

D Draufsicht Unterseite

144/430 MHz Endstufe
(SRFJ7044)
HF-Endstufe
(SRFJ7044 x 2)
PLL-Platine
63
Der interne Lautsprecher
wurde aus Darstellungs-
gründen nicht abgebildet.
FILTER-Platine
Abgleich FM-Hub
MAIN-Platine
PA-Platine
Optionaler Quarzofen
(CR-282)
Referenzfreq. Prüfpunkt
(60,000 MHz)
Referenzfreq. (L623)
Referenzfreq. (R602)
Referenzfreq. (L601)
(bei eingebautem
optionalen Quarzofen)
