4
EMPFANGEN UND SENDEN

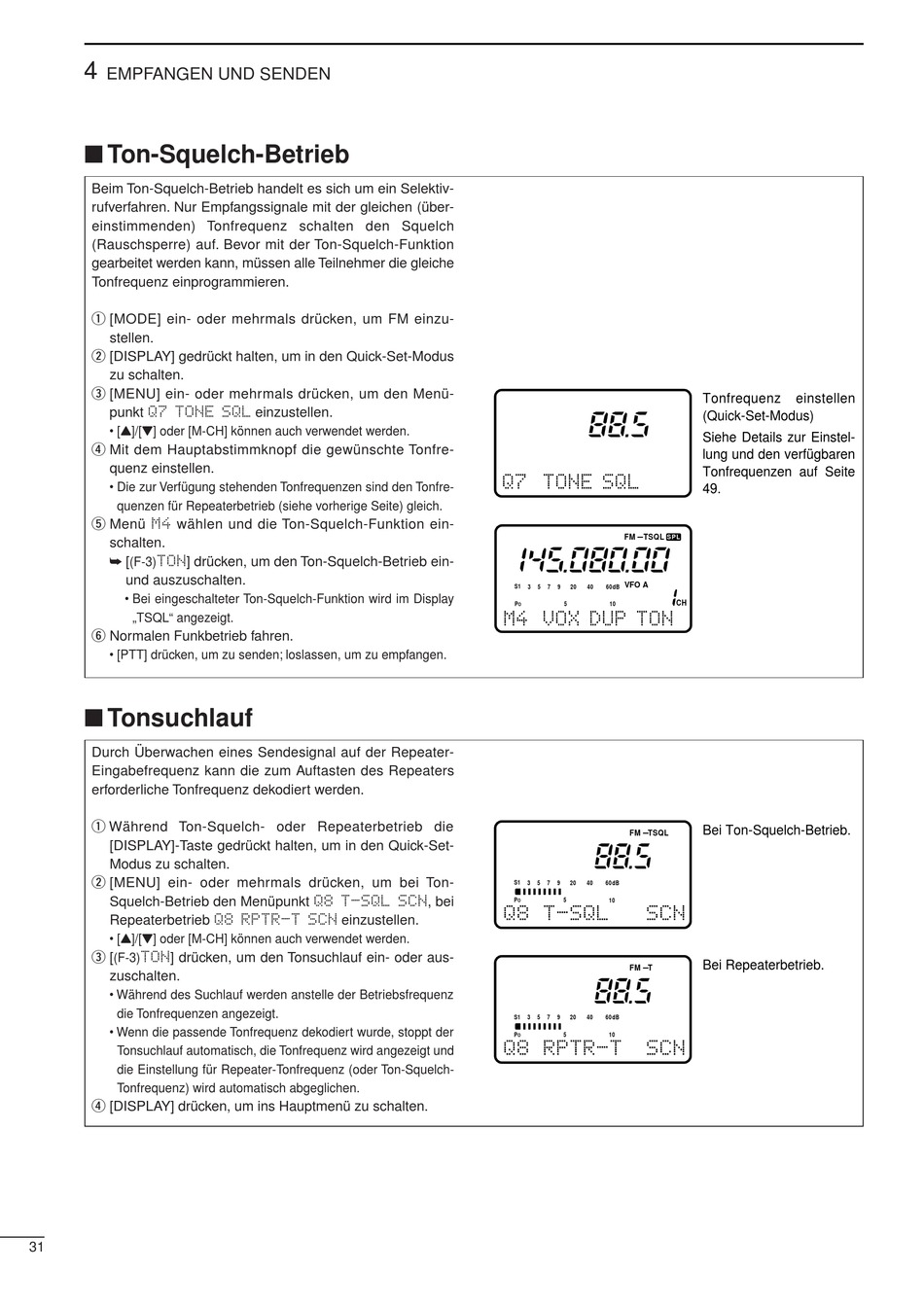

Ton-Squelch-Betrieb

Beim Ton-Squelch-Betrieb handelt es sich um ein Selektiv-
rufverfahren. Nur Empfangssignale mit der gleichen (über-
einstimmenden) Tonfrequenz schalten den Squelch
(Rauschsperre) auf. Bevor mit der Ton-Squelch-Funktion
gearbeitet werden kann, müssen alle Teilnehmer die gleiche
Tonfrequenz einprogrammieren.
q [MODE] ein- oder mehrmals drücken, um FM einzu-
stellen.
w [DISPLAY] gedrückt halten, um in den Quick-Set-Modus
zu schalten.
e [MENU] ein- oder mehrmals drücken, um den Menü-
punkt Q7 TONE SQL einzustellen.
• [Y]/[Z] oder [M-CH] können auch verwendet werden.
r Mit dem Hauptabstimmknopf die gewünschte Tonfre-
quenz einstellen.
• Die zur Verfügung stehenden Tonfrequenzen sind den Tonfre-
quenzen für Repeaterbetrieb (siehe vorherige Seite) gleich.
t Menü M4 wählen und die Ton-Squelch-Funktion ein-
schalten.
TON] drücken, um den Ton-Squelch-Betrieb ein-
[
(F-3)
und auszuschalten.
• Bei eingeschalteter Ton-Squelch-Funktion wird im Display
„TSQL" angezeigt.
y Normalen Funkbetrieb fahren.
• [PTT] drücken, um zu senden; loslassen, um zu empfangen.

Tonsuchlauf

Durch Überwachen eines Sendesignal auf der Repeater-
Eingabefrequenz kann die zum Auftasten des Repeaters
erforderliche Tonfrequenz dekodiert werden.
q Während Ton-Squelch- oder Repeaterbetrieb die
[DISPLAY]-Taste gedrückt halten, um in den Quick-Set-
Modus zu schalten.
w [MENU] ein- oder mehrmals drücken, um bei Ton-
Squelch-Betrieb den Menüpunkt Q8 T-SQL SCN, bei
Repeaterbetrieb Q8 RPTR-T SCN einzustellen.
• [Y]/[Z] oder [M-CH] können auch verwendet werden.
TON] drücken, um den Tonsuchlauf ein- oder aus-
e [
(F-3)
zuschalten.
• Während des Suchlauf werden anstelle der Betriebsfrequenz
die Tonfrequenzen angezeigt.
• Wenn die passende Tonfrequenz dekodiert wurde, stoppt der
Tonsuchlauf automatisch, die Tonfrequenz wird angezeigt und
die Einstellung für Repeater-Tonfrequenz (oder Ton-Squelch-
Tonfrequenz) wird automatisch abgeglichen.
r [DISPLAY] drücken, um ins Hauptmenü zu schalten.
31
Q7 TONE SQL
FM TSQL
SPL
VFO A
S1
3 5 7 9 20 40 60dB
P 5 10
O
M4 VOX DUP TON
FM TSQL
S1 3 5 7 9 20 40 60dB
P 5 10
O
Q8 T-SQL SCN
FM T
S1 3 5 7 9 20 40 60dB
P 5 10
O
Q8 RPTR-T SCN
Tonfrequenz einstellen
(Quick-Set-Modus)
Siehe Details zur Einstel-
lung und den verfügbaren
Tonfrequenzen auf Seite
49.
CH
Bei Ton-Squelch-Betrieb.
Bei Repeaterbetrieb.
