GERÄTEBESCHREIBUNG

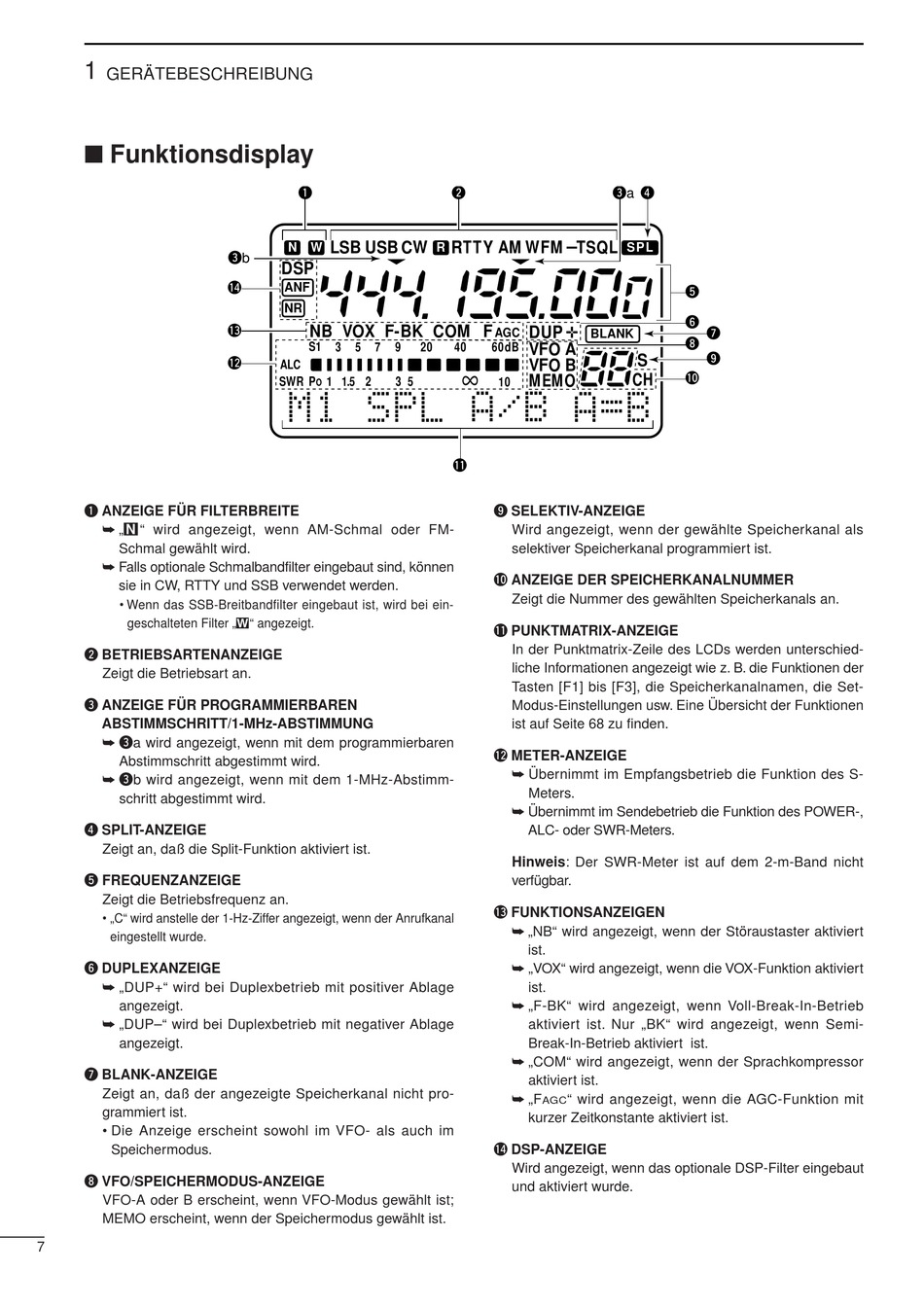

Funktionsdisplay

q ANZEIGE FÜR FILTERBREITE
„N" wird angezeigt, wenn AM-Schmal oder FM-
Schmal gewählt wird.
Falls optionale Schmalbandfilter eingebaut sind, können
sie in CW, RTTY und SSB verwendet werden.
• Wenn das SSB-Breitbandfilter eingebaut ist, wird bei ein-
geschalteten Filter „W" angezeigt.
w BETRIEBSARTENANZEIGE
Zeigt die Betriebsart an.
e ANZEIGE FÜR PROGRAMMIERBAREN
ABSTIMMSCHRITT/1-MHz-ABSTIMMUNG
ea wird angezeigt, wenn mit dem programmierbaren
Abstimmschritt abgestimmt wird.
eb wird angezeigt, wenn mit dem 1-MHz-Abstimm-
schritt abgestimmt wird.
r SPLIT-ANZEIGE
Zeigt an, daß die Split-Funktion aktiviert ist.
t FREQUENZANZEIGE
Zeigt die Betriebsfrequenz an.
• „C" wird anstelle der 1-Hz-Ziffer angezeigt, wenn der Anrufkanal
eingestellt wurde.
y DUPLEXANZEIGE
„DUP+" wird bei Duplexbetrieb mit positiver Ablage
angezeigt.
„DUP–" wird bei Duplexbetrieb mit negativer Ablage
angezeigt.
u BLANK-ANZEIGE
Zeigt an, daß der angezeigte Speicherkanal nicht pro-
grammiert ist.
• Die Anzeige erscheint sowohl im VFO- als auch im
Speichermodus.
i VFO/SPEICHERMODUS-ANZEIGE
VFO-A oder B erscheint, wenn VFO-Modus gewählt ist;
MEMO erscheint, wenn der Speichermodus gewählt ist.
7
q
LSB USB CW
N W
eb
DSP
!4
ANF
NR
!3
NB VOX F-BK COM F
S1
3 5 7 9
!2
ALC
SWR P 1 1.5 2 3 5
O
M1 SPL A/B A=B
w
RTTY AM WFM TSQL
R
DUP
AGC
BLANK
20 40 60dB VFO A
∞
VFO B
MEMO
10
!1
o SELEKTIV-ANZEIGE
Wird angezeigt, wenn der gewählte Speicherkanal als
selektiver Speicherkanal programmiert ist.
!0 ANZEIGE DER SPEICHERKANALNUMMER
Zeigt die Nummer des gewählten Speicherkanals an.
!1 PUNKTMATRIX-ANZEIGE
In der Punktmatrix-Zeile des LCDs werden unterschied-
liche Informationen angezeigt wie z. B. die Funktionen der
Tasten [F1] bis [F3], die Speicherkanalnamen, die Set-
Modus-Einstellungen usw. Eine Übersicht der Funktionen
ist auf Seite 68 zu finden.
!2 METER-ANZEIGE
Übernimmt im Empfangsbetrieb die Funktion des S-
Meters.
Übernimmt im Sendebetrieb die Funktion des POWER-,
ALC- oder SWR-Meters.
Hinweis: Der SWR-Meter ist auf dem 2-m-Band nicht
verfügbar.
!3 FUNKTIONSANZEIGEN
„NB" wird angezeigt, wenn der Störaustaster aktiviert
ist.
„VOX" wird angezeigt, wenn die VOX-Funktion aktiviert
ist.
„F-BK" wird angezeigt, wenn Voll-Break-In-Betrieb
aktiviert ist. Nur „BK" wird angezeigt, wenn Semi-
Break-In-Betrieb aktiviert ist.
„COM" wird angezeigt, wenn der Sprachkompressor
aktiviert ist.
„F " wird angezeigt, wenn die AGC-Funktion mit
AGC
kurzer Zeitkonstante aktiviert ist.
!4 DSP-ANZEIGE
Wird angezeigt, wenn das optionale DSP-Filter eingebaut
und aktiviert wurde.
ea r
SPL
t
y
u
i
o
S
!0
CH
