Erforderliche Anschlüsse - Icom IC-706MKIIG Bedienungsanleitung

2
INSTALLATION UND VERKABELUNG

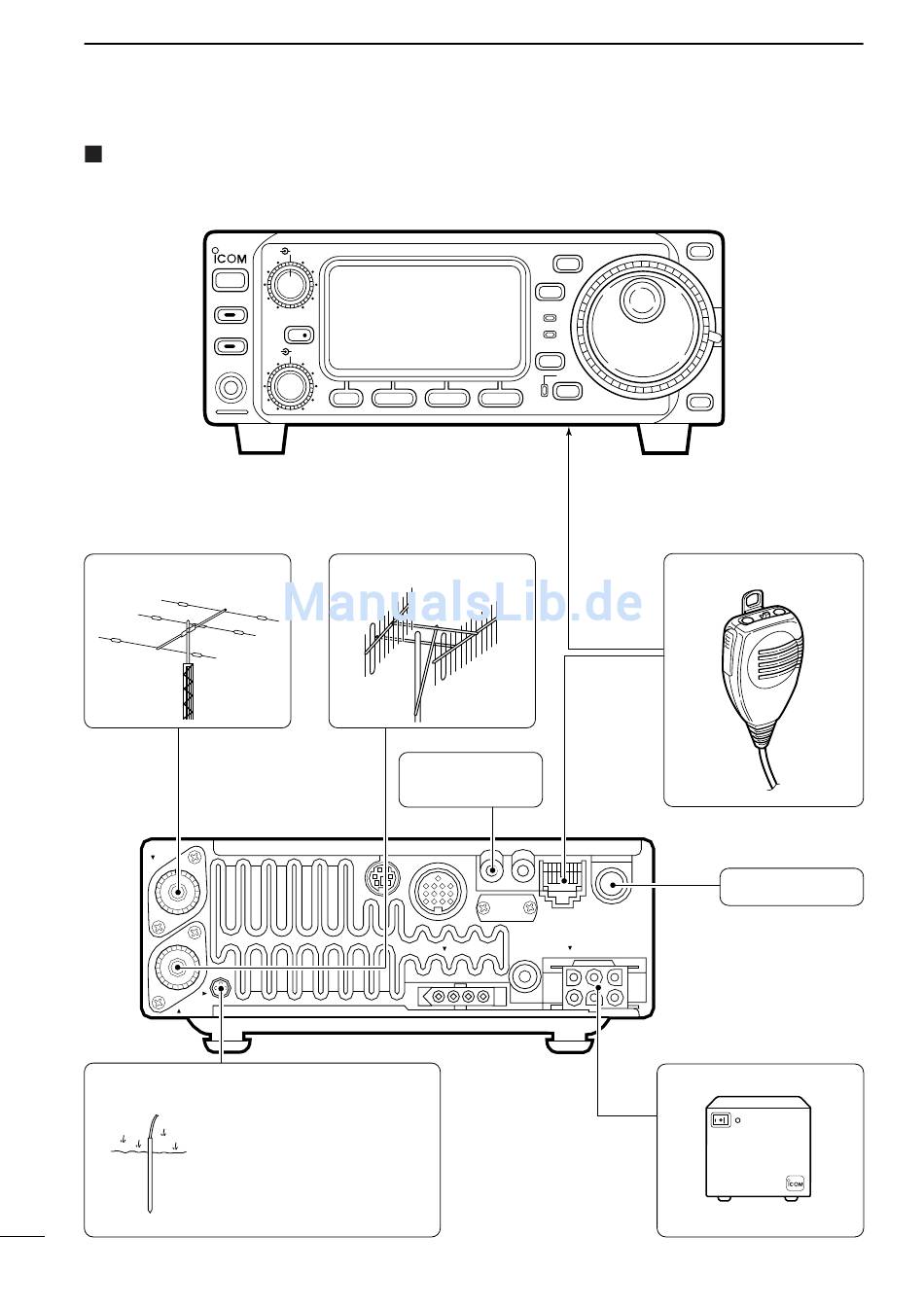

Erforderliche Anschlüsse
KW-/6-m-ANTENNE
ANT 1
GND
ANT 2
ERDUNG (S. 9)
11
AF RF/SQL HF/VHF TRANSCEIVER
POWER
P.AMP/ATT
RIT/
TUNER/CALL
SUB
M-CH SHIFT
PHONES
MENU
2-m-ANTENNE
Verwenden Sie Draht oder Band mit
großem Querschnitt und halten Sie
die Verbindung so kurz wie möglich.
Erdung vermeidet elektrische
Schläge, TVI oder andere Probleme.
i706MK™ MODE
TS
RX
TX
DISPLAY
LOCK
F-1 F-2 F-3
RTTY-TERMINAL
(S. 35)
MIC
TUNER
EXT SP
Y
BAND
BAND
Z
MIKROFON (S. 8)
HM-103
CW-TASTE (S. 33)
KEY
DC 13.8V
PS-85
Siehe Details auf Seite 13.
