Frequenzeinstellung; Erste Inbetriebnahme (Cpu-Reset); Grundeinstellungen - Icom IC-706MKIIG Bedienungsanleitung

3

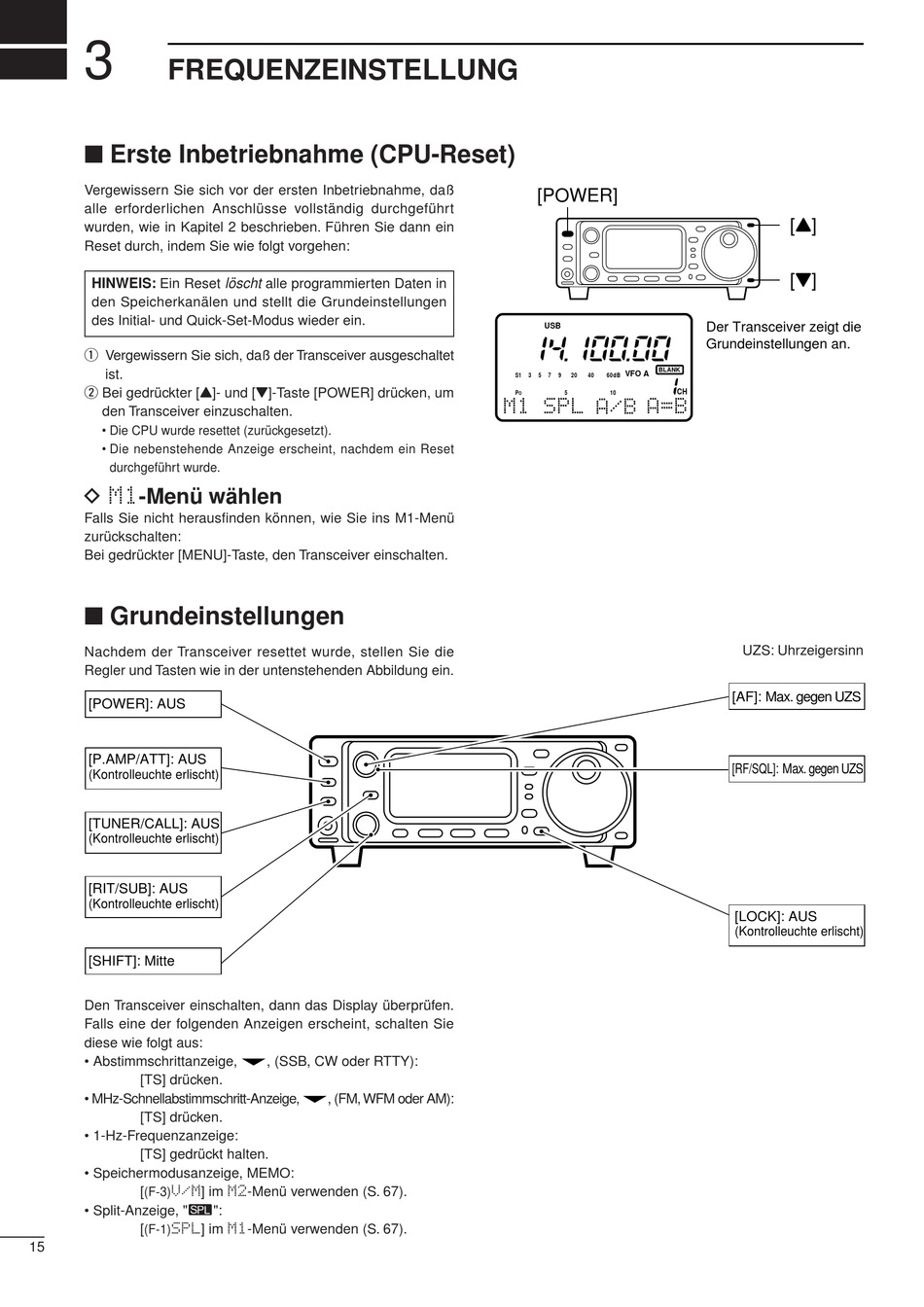

FREQUENZEINSTELLUNG

Erste Inbetriebnahme (CPU-Reset)

Vergewissern Sie sich vor der ersten Inbetriebnahme, daß
alle erforderlichen Anschlüsse vollständig durchgeführt
wurden, wie in Kapitel 2 beschrieben. Führen Sie dann ein
Reset durch, indem Sie wie folgt vorgehen:
HINWEIS: Ein Reset löscht alle programmierten Daten in
den Speicherkanälen und stellt die Grundeinstellungen
des Initial- und Quick-Set-Modus wieder ein.
q Vergewissern Sie sich, daß der Transceiver ausgeschaltet
ist.
w Bei gedrückter [Y]- und [Z]-Taste [POWER] drücken, um
den Transceiver einzuschalten.
• Die CPU wurde resettet (zurückgesetzt).
• Die nebenstehende Anzeige erscheint, nachdem ein Reset
durchgeführt wurde.
D M1-Menü wählen
Falls Sie nicht herausfinden können, wie Sie ins M1-Menü
zurückschalten:
Bei gedrückter [MENU]-Taste, den Transceiver einschalten.

Grundeinstellungen

Nachdem der Transceiver resettet wurde, stellen Sie die
Regler und Tasten wie in der untenstehenden Abbildung ein.
[POWER]: AUS
[P.AMP/ATT]: AUS
(Kontrolleuchte erlischt)
[TUNER/CALL]: AUS
(Kontrolleuchte erlischt)
[RIT/SUB]: AUS
(Kontrolleuchte erlischt)
[SHIFT]: Mitte
Den Transceiver einschalten, dann das Display überprüfen.
Falls eine der folgenden Anzeigen erscheint, schalten Sie
diese wie folgt aus:
• Abstimmschrittanzeige,
[TS] drücken.
• MHz-Schnellabstimmschritt-Anzeige,
[TS] drücken.
• 1-Hz-Frequenzanzeige:
[TS] gedrückt halten.
• Speichermodusanzeige, MEMO:
V/M] im M2-Menü verwenden (S. 67).
[
(F-3)
• Split-Anzeige, "ä":
SPL] im M1-Menü verwenden (S. 67).
[
(F-1)
15
, (SSB, CW oder RTTY):
, (FM, WFM oder AM):
[POWER]
USB
BLANK
VFO A
S1 3 5 7 9 20 40 60dB
CH
P 5 10
O
M1 SPL A/B A=B
[Y]
[Z]
Der Transceiver zeigt die
Grundeinstellungen an.
UZS: Uhrzeigersinn
[AF]: Max. gegen UZS
[RF/SQL]: Max. gegen UZS
[LOCK]: AUS
(Kontrolleuchte erlischt)
