SCHALTER UND REGLER

EINGANGSKANÄLE

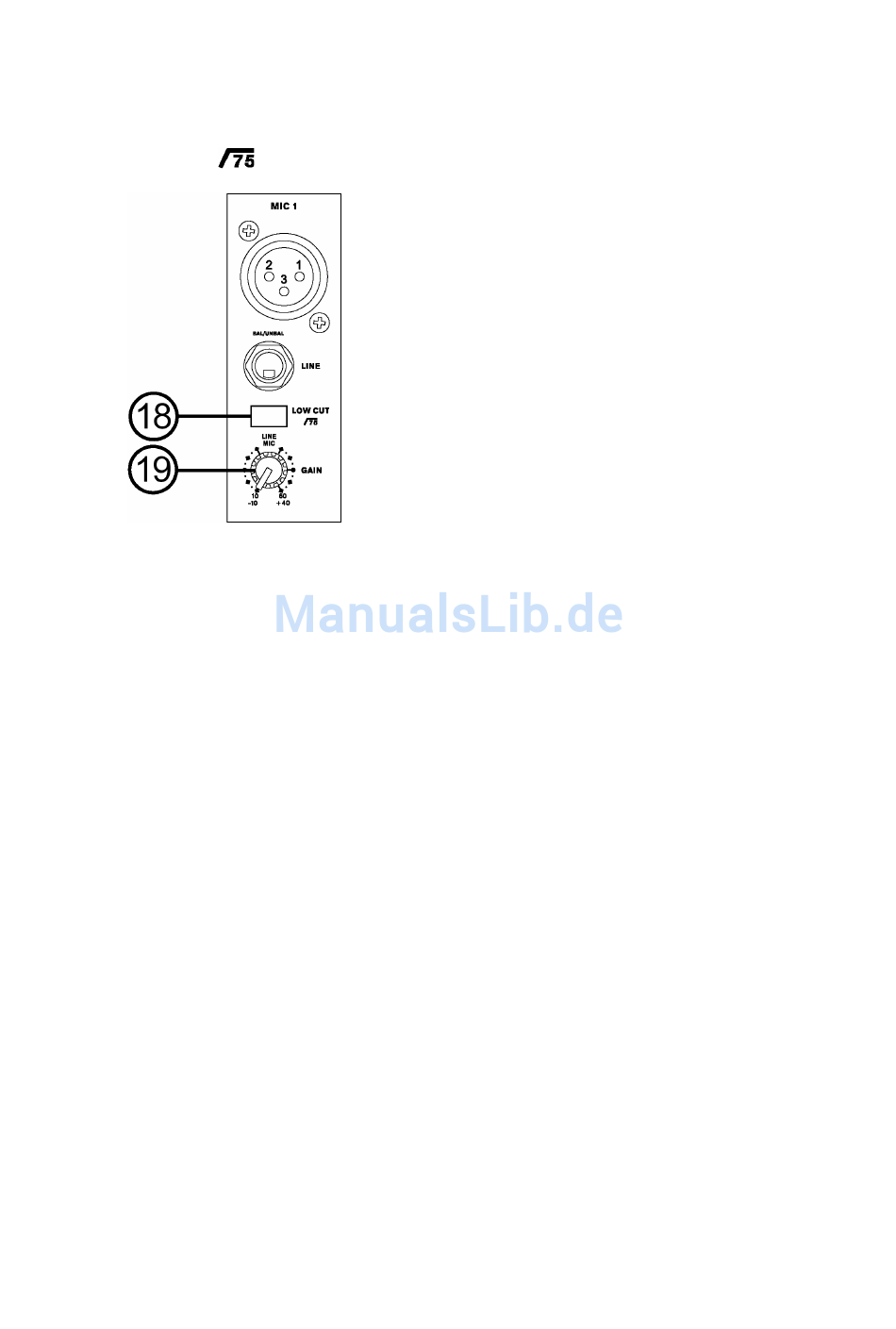

18. LOW CUT
Wenn Sie den LOW CUT Schalter drücken,
bringen Sie ein Hochpassfilter bei 75 Hz mit 18
dB / Oktave in den Signalweg. Das bedeutet,
dass alle Frequenzen unterhalb von 75 Hz
steilflankig abgesenkt
schaltungstechnisch
Eingangsverstärker,
Eingänge, XLR und Line. Dieses Filter ist sehr
nützlich bei Gesangsstimmen,
Trittschall von Mikrofonstativen auf der Bühne
oder Poppgeräusche bei Nahbesprechung
wirkungsvoll reduziert. Ebenso kann 50 Hz
Brummen wirkungsvoll unterdrückt werden.
Sie finden den LOW CUT Schalter nur in den
Kanälen mit XLR Eingang (1 ~ 4 beim
MU1722X und 1 ~ 8 beim MU1822X), das
Filter wirkt jeweils auf MIC (#1) und LINE (#2)
Eingang, da es hinter dem GAIN Regler
angeordnet ist. In den Stereo Line Kanälen
suchen Sie diesen Schalter vergeblich.
Machen Sie ruhig Gebrauch von diesem
Schalter, wenn es sich bei dem Mikrofonsignal
um eine Sprech- oder Gesangsstimme handelt
(oder auch andere Instrumente, die nicht
explizit im Bassbereich beheimatet sind). Viele
Musikinstrumente und
Stimmumfang enthalten in der Regel nicht so
tiefe Frequenzen, wie sie von diesem Filter
unterdrückt werden. Zumindest sind sie nicht
von so musikalischen Gehalt, dass Sie das
„Gerumpel" dafür in Kauf nehmen müssten.
Sie gewinnen
Aussteuerungsreserven
Signals, ohne den Gesamtklang negativ zu
beeinflussen. Tiefe Frequenzen verbrauchen
PHONIC CORPORATION – Bedienungsanleitung MU1722X / MU1822X
werden. Es sitzt
hinter dem
wirkt also auf beide
weil
der menschliche
dadurch
und Klarheit des
nämlich sehr viel Energie. Trittschall oder
Griffgeräusche belasten demnach nur die
angeschlossene Endstufe (oder verringern die
Aussteuerungsreserven), tragen jedoch nicht
zur Qualität des Musiksignals bei.
Es besteht ein klanglicher Unterschied, ob Sie
die tiefen (Stör-) Frequenzen mit dem LOW
CUT Schalter unterdrücken, oder ob Sie
versuchen, dies einfach mit dem Bassregler
der Klangregelung zu bewerkstelligen. Da die
Klangregelung
Frequenzbereich bearbeitet, würden Sie mit
dem Bassregler
Nachbarfrequenzen
bearbeiten, und der Klang würde wesentlich
ausgedünnt. Das passiert mit dem LOW CUT
Schalter nicht, da der eine viel höhere
Flankensteilheit aufweist.
19. LINE / MIC GAIN
Dieser Drehregler sitzt an oberster Stelle im
Kanalzug, weil seine Funktion in enger
Verbindung mit den MIC (#1) und LINE (#2)
Buchsen
Eingangsempfindlichkeit für das Signal im
Kanalzug, wodurch der Pegel des externen
Geräts dem Mixer-internen Verarbeitungspegel
angepasst wird.
Diesen Regler finden Sie nur in den Kanälen
mit XLR Eingang (1 ~ 4 beim MU1722X bzw. 1
~ 8 beim MU1822X), in den Stereokanälen gibt
es
es einen
Eingangsempfindlichkeit (#32).
Wird die
eingestellt, verzerrt das Signal und der Kanal
wird übersteuert. Ist sie zu niedrig, treten die
Nebengeräusche über Gebühr hervor und u.
U. ist die Signalstärke für die Ausgangssektion
des Mixers
Ausspielwege nicht ausreichend.
Um den Pegel korrekt einzustellen, müssen
Sie das Eingangssignal in der Pegelanzeige
sichtbar machen. Das gelingt Ihnen, indem Sie
den SOLO Schalter (#30) drücken.
Wird der Pegel korrekt eingestellt, arbeitet der
Mixer mit optimalem Betriebspegel. Dies ist der
Fall, wenn sich der Durchschnittspegel um die
0 dB Marke auf der Pegelanzeige (#50) herum
bewegt. Einzelne, sehr schnelle Signalspitzen
dürfen durchaus auch mal die PEAK LED
(#28) zum Leuchten bringen. Dann haben Sie
den Kanal richtig eingepegelt (lesen Sie bitte
unbedingt
an
EINPEGELN"!).
einen wesentlich
viel zu
im Tiefmittenbereich
steht. Er kontrolliert
Schalter
Eingangsverstärkung
sowie die verschiedenen
das Kapitel
breiteren
viele
die
für die
zu hoch
„RICHTIG
