STIRNSEITE

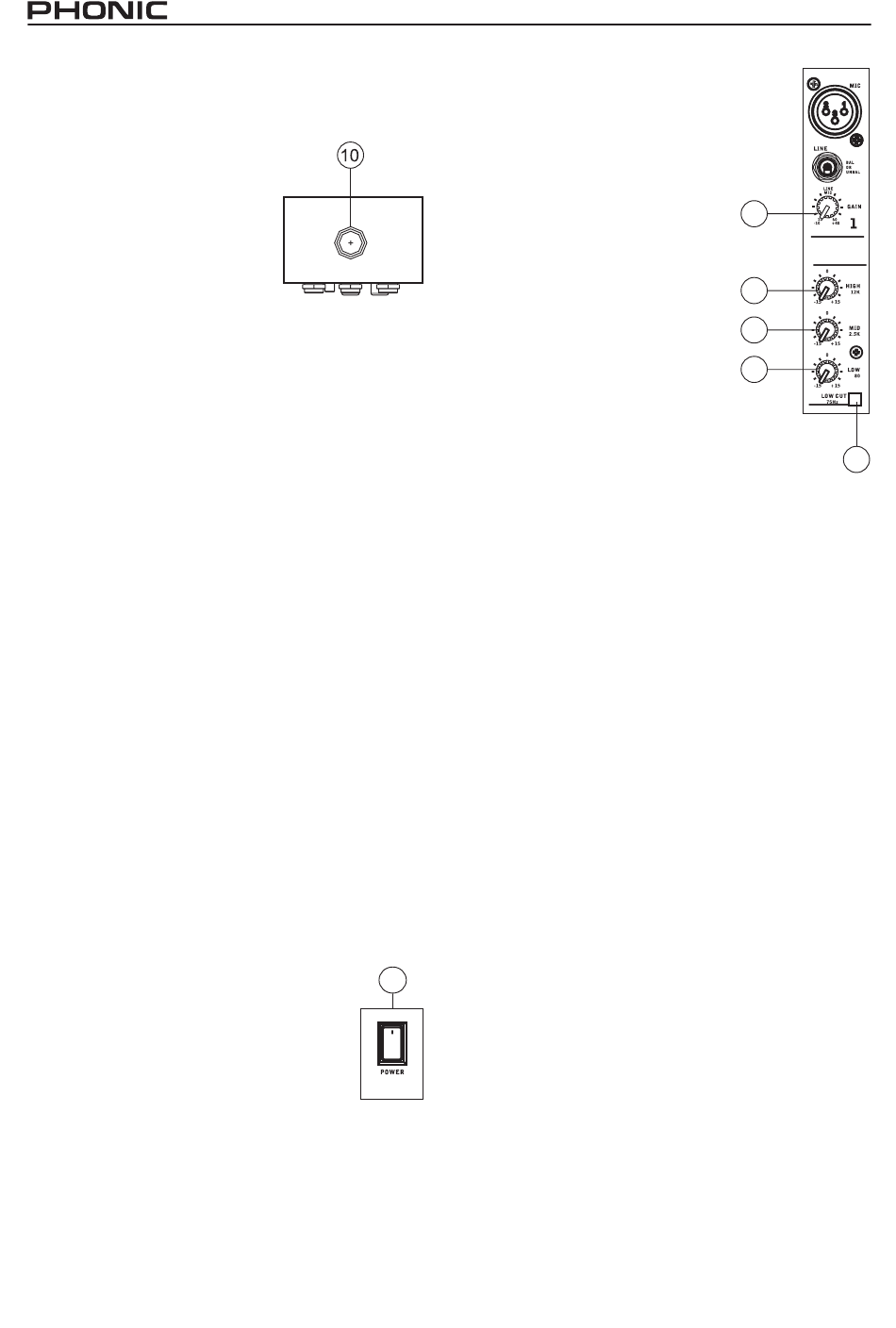

10. NETZANSCHLUSS
Hier wird das mitgelieferte, ex-
terne Netzteil angeschlossen.
Achten Sie beim Anschluss
darauf, den Stecker korrekt in
die Buchse einzustecken – es
gibt eigentlich nur eine Stellung,
wie er in die Buchse passt.
Bevor Sie das Netzteil in eine Steckdose stecken,
stellen Sie sicher, dass die örtliche Netzspannung
mit der Betriebsspannung des Geräts überein-
stimmt. Die Aufschrift auf dem Gerät gibt an, wel-
che technischen Daten und Ersatzteilnummer das
Netzteil hat:
230VAC / 14,8 x 2 VDC
Bitte verwenden Sie nur das Phonic Originalnetz-
teil.
Externe Netzteile haben
Brummeinstreuungen innerhalb des Geräts vermie-
den werden, und tragen so zur allgemeinen Klang-
verbesserung bei. Achten Sie jedoch darauf, dass
das Netzteil nicht zu nah an anderen Geräten ist,
vor allem unsymmetrische Kabelführungen sollten
relativ weit davon entfernt verlegt werden, da sie
sonst Brummeinstreuungen einfangen.
Ein weiterer Vorteil von externen Netzteilen ergibt
sich im Falle eines Defekts (der hoffentlich nie
auftritt) – dann muss lediglich das Netzteil ausge-
tauscht werden.

SCHALTER UND REGLER

STIRNSEITE
11. POWER = NETZSCHALTER
Mit dem Netzschalter wird das Gerät
eingeschaltet. Wenn die Seite mit dem
Strich in Richtung Gerät (also nach oben)
gedrückt wird, ist das Gerät eingeschal-
tet. Zur Kontrolle leuchtet dann die blaue
LED oberhalb der Pegelanzeige (#35) auf
der Vorderseite auf. Vor dem Einschalten müssen
alle Ausgangsregler, also AUX SEND (#28), MAIN
(#32) und CTRL RM (#31), ganz herunter gedreht
sein.
8
den Vorteil, dass
11
EINGANGSKANÄLE
12. LINE / MIC GAIN
Die verschiedenen Geräte, die
Sie an das Mischpult anschlie-
ßen können, haben unterschied-
liche Ausgangspegel und Aus-
gangsimpedanzen (aus einem
CD Player „kommt viel mehr
raus" als beispielsweise aus ei-
nem dynamischen Mikrofon).
Die Aufgabe des Mixers besteht
unter anderem darin, diese ver-
schiedenen Pegel auf einen
einheitlichen Betriebspegel in-
nerhalb des Mixers zu bringen.
Dafür ist der GAIN Regler da.
Der GAIN Regler kontrolliert die Eingangsempfind-
lichkeit für das Signal im Kanalzug. Ist sie zu hoch,
wird das Signal verzerrt und der Kanal überfahren.
Ist sie zu niedrig, treten die Nebengeräusche über
Gebühr hervor und u. U. ist die Signalstärke für die
Ausgangssektion des Mixers nicht ausreichend.
Wird der Pegel korrekt eingestellt, arbeitet der Mixer
mit optimalem Betriebspegel. Einzelne, sehr kurz-
zeitige Signalspitzen dürfen durchaus auch mal die
PEAK LED (#19) zum Leuchten bringen. Dann ha-
ben Sie den Kanal richtig justiert. (Lesen Sie mehr
dazu im Kapitel „RICHTIG EINPEGELN").
Der Regelumfang der Eingangsempfindlichkeit er-
streckt sich über zwei verschiedene Bereiche, ab-
hängig davon, ob es sich um Mikrofon- oder Linepe-
gel handelt. Für Mikrofonpegel reicht der Regelbe-
reich des Gain Reglers von +10 bis +60 dB, für Line
Signale reicht er von -10 bis +0 dB.
An der XLR Buchse (#1) angeschlossene Signale
werden bei Linksanschlag des Reglers um 10 dB
verstärkt. Ist der Regler ganz aufgedreht, beträgt
die Verstärkung 60 dB.
Bei den Klinkeneingängen haben wir es bei zuge-
drehtem Regler mit einer Absenkung von 10 dB, bei
aufgedrehtem Regler mit einer Anhebung von 0
dB zu tun. „Unity Gain", also keine Beeinflussung
des Eingangspegels, befindet sich in der 9-Uhr Po-
sition.
Diese 10 dB Absenkung erweisen sich als hilfreich,
wenn ein Signal mit hohem Pegel anliegt bzw. eine
starke Anhebung durch den Einsatz der Klangrege-
12
13
1
1
16
MU1202/MU1202X
