Absenkung statt, weiter nach rechts gedreht
kann das Signal bis
angehoben werden, womit ein zu geringer
Pegel mancher Effektgeräte
werden kann.
MAIN L/R – GROUP 1/2
Dieser Schalter bestimmt,
RETURN Signal in die Subgruppen 1/2 oder in
die Summe MAIN L/R geschickt wird –
vorausgesetzt, der Schalter „TO CTRL" direkt
darunter ist deaktiviert!
Ist der Schalter nicht gedrückt, gelangt das
Signal in die Summe MAIN L/R.
TO CTRL
Ist dieser Schalter gedrückt, gelangt das EFX
RETURN Signal nicht in die Subgruppen bzw.
die Summe MAIN (wie durch den direkt oben
drüber liegenden Schalter definiert), sondern
stattdessen nur in die CONTROL ROOM
Sektion (#44). Das ist z. B. nützlich bei
Studioaufnahmen, wenn man den Effekt zwar
bei der Aufnahme hören, ihn aber nicht mit
aufnehmen will.
MU1822X

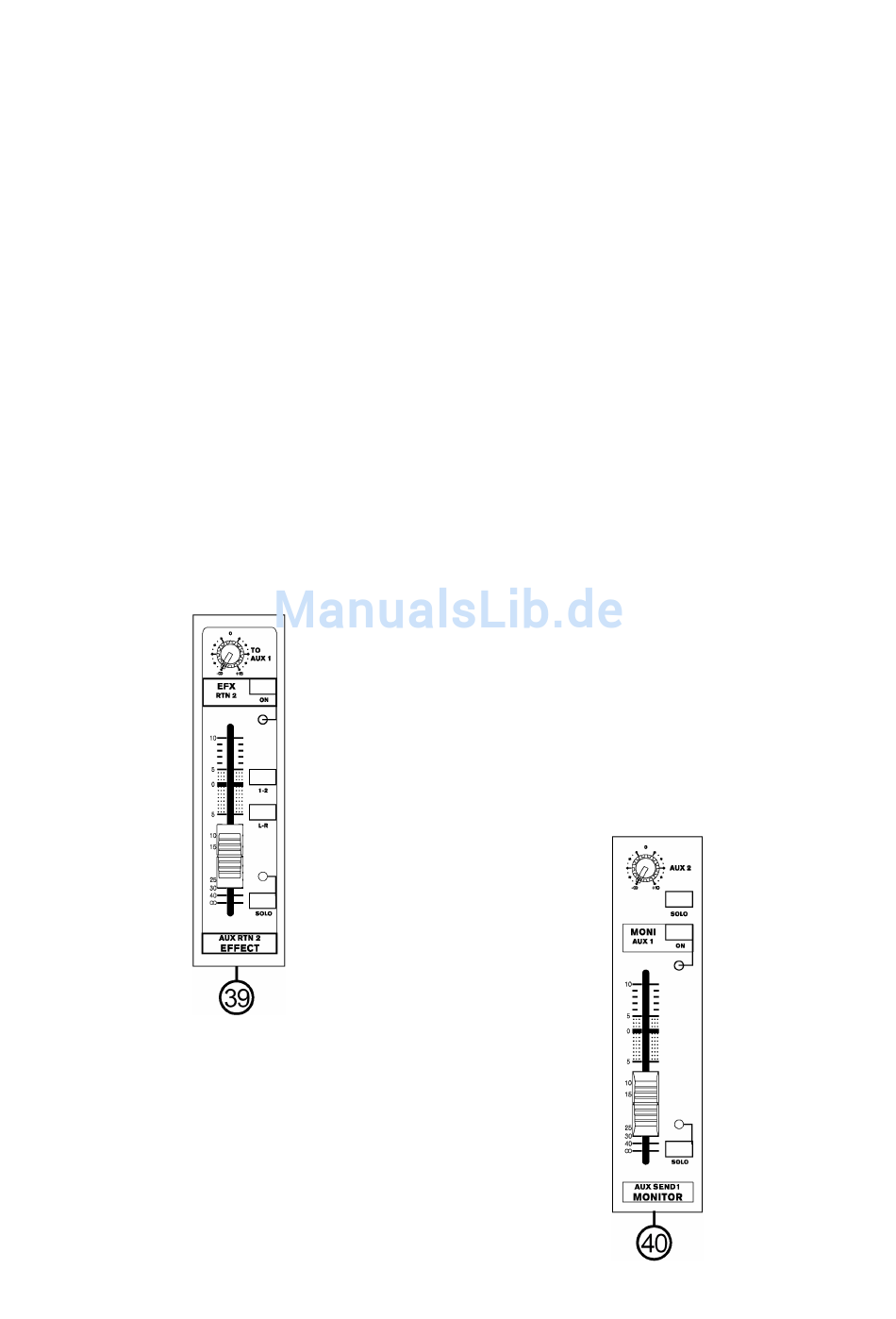

Der EFX / RETURN 2 beim MU1822X ist wie
ein regulärer Kanalzug aufgebaut, also mit
Fader, ON Schalter, SOLO Funktion und
Routingschaltern für die Subgruppen und
Summe L/R sowie EFX-to-Monitor-Funktion.
Bitte schauen Sie sich die entsprechenden,
ausführlichen Ausführungen
Funktionen in der
Eingangskanäle an.
TO AUX 1
PHONIC CORPORATION – Bedienungsanleitung MU1722X / MU1822X
maximal +15 dB
ausgeglichen
ob das EFX
zu diesen
Beschreibung der
Der Effekt (oder welches Signal auch immer
am AUX RTN 2 Eingang anliegt) kann mit dem
Regler „TO AUX 1" auf den Monitor geleitet
werden, sofern AUX SEND 1 für diesen Zweck
verwendet wird. (vgl. #38). Der Regler ist pre-
fader, arbeitet also unabhängig von der
Stellung des Kanalfaders.
ON
Mit diesem Schalter wird der EFX / AUX RTN 2
eingeschaltet – zur Kontrolle gibt es die übliche
LED, wenn der Kanal aktiviert ist.
Achtung: Um tatsächlich den internen Effekt
hören zu können, muss dort natürlich der
Effektprozessor eingeschaltet sein (#35).
SOLO
Der SOLO Schalter greift das AUX RTN 2
Signal vor oder hinter dem Lautstärkeregler ab
(abhängig von der Stellung des Schalters
„PRE/POST" #43) und leitet es in die Control
Room / Phones Sektion, wo es optisch und
akustisch überprüft werden kann. Ist die SOLO
Funktion aktiviert, leuchtet zur Kontrolle die
rote LED oberhalb des Schalters.
ROUTINGSCHALTER 1-2 & L-R
Diese beiden Schalter bestimmen, auf welche
Reise das EFX RETURN Signal gehen soll. Es
kann sowohl in die Subgruppen 1/2 (#45) als
auch in die Hauptsumme MAIN L/R (#47)
geschickt werden. Die beiden Schalter können
unabhängig voneinander verwendet werden,
d.h. sie können auch beide gleichzeitig
verwendet werden.
40. AUX SEND 1 / MONITOR
Summenregler
