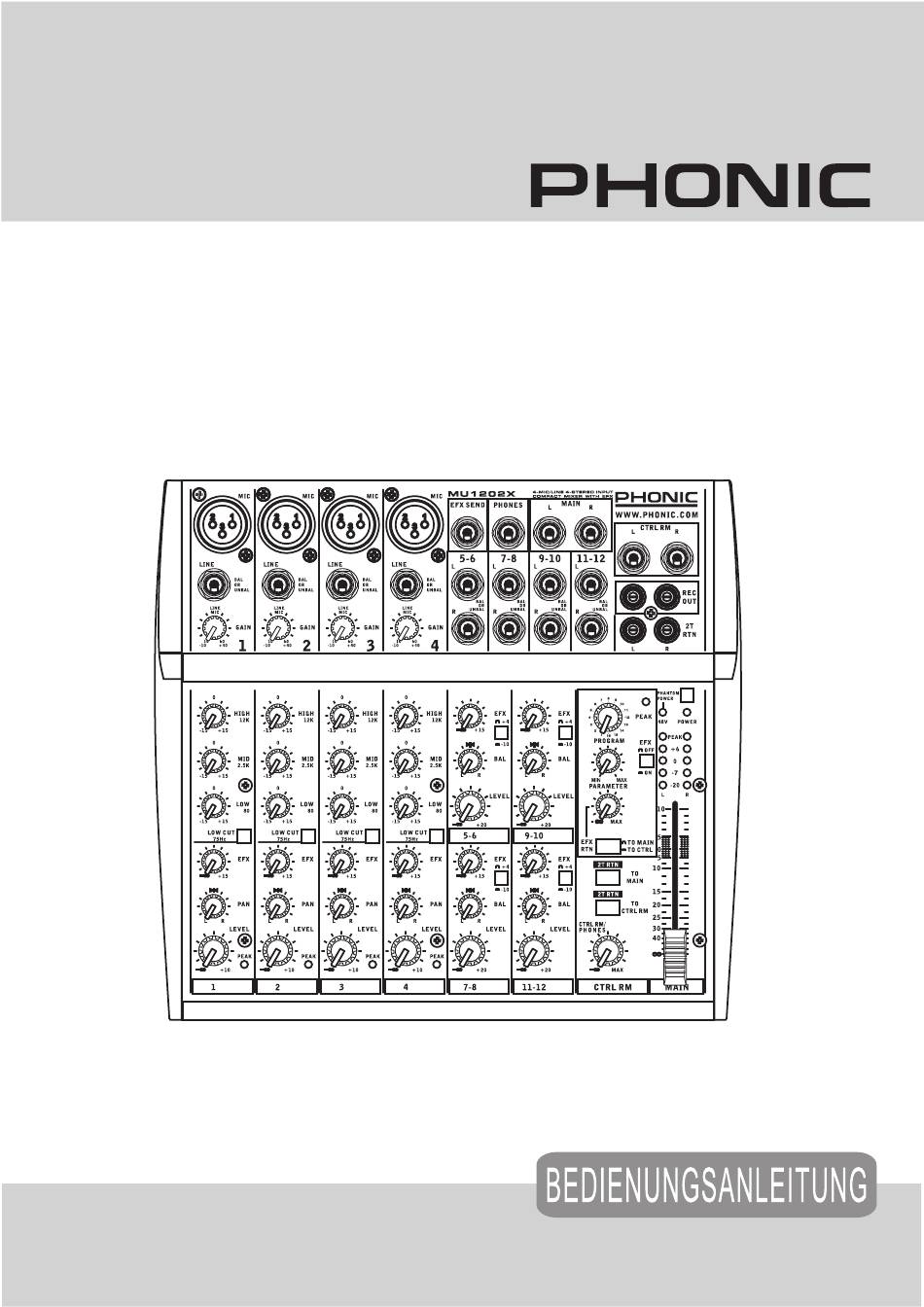

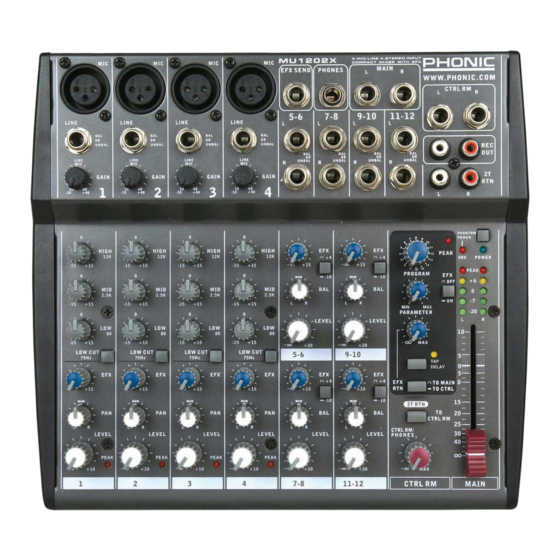

- Seite 1 MU1202 / MU1202X Kompaktmixer MU1202X Deutsch...
- Seite 2 WICHTIGE SICHERHEITSANWEISUNGEN! Alle Phonic Geräte sind für einen dauerhaften, sicheren Betrieb ausgelegt. Wenn Sie sich an die folgenden Anweisungen halten, können Sie Schaden von sich, anderen und dem Gerät fernhalten. Lesen Sie diese Sicherheitsanweisungen, bevor Sie das Gerät Vermeiden Sie hohe Lautstärken über einen längeren Zeitraum.
-
Seite 3: Inhaltsverzeichnis
MU1202 / MU1202X Kompaktmixer BEDIENUNGSANLEITUNG INHALT EINFÜHRUNG..........................4 MERKMALE.............................4 VOR DER INBETRIEBNAHME......................5 BESCHREIBUNG DES ANSCHLUSSFELDS..................5 OBERSEITE..........................5 STIRNSEITE..........................8 SCHALTER UND REGLER......................8 STIRNSEITE..........................8 EINGANGSKANÄLE........................8 DSP = DIGITALER EFFEKTPROZESSOR................13 SUMMEN SEKTION.......................14 ANWENDUNGS- UND VERKABELUNGSBEISPIEL..............18 DIGITALE EFFEKTPROGRAMME....................19 ERSTE SCHRITTE.........................20 RICHTIG EINPEGELN......................20 TIPPS AUS DER PRAXIS......................21 TECHNISCHE DATEN........................23... -
Seite 4: Einführung
Raum brauchen, aber die Übersicht nicht verlieren wollen. leistungsstarker Kopfhörerverstärker mit Laut- stärkeregler In allen Phonic Pulten, vom kleinsten bis zum größ- getrennte Zuweisungsschalter für Zweispurein- ten, werden nur die besten Bauteile verbaut. Die gänge Fertigung findet in Phonic eigenen Werken unter global schaltbare 8 Volt Phantomspeisung für... -
Seite 5: Vor Der Inbetriebnahme
Wenn Sie ein Kondensatormikrofon oder eine ak- übermäßige Nebengeräusche zu vermeiden, tive DI Box benutzen, benötigen Sie +8V Phan- hervorgerufen durch schlechte Pegelanpas- tomspeisung. Diese können Sie beim MU1202 und sung, falsche Verkabelung, defekte Kabel oder MU1202X hinzuschalten. Wenn Sie die Phantom- schadhafte Steckverbindungen. -
Seite 6: Stereo Line Eingänge
Linienpe- externen Geräts verbunden werden. gel angeschlossen, also Geräte wie Keyboards, elektronische Der AUX SEND beim MU1202 ist ein sogenanntes Drums, CD Spieler usw. Elektri- „Pre-Fader“ Signal. Dieser Ausgang erhält seine Si- sche Gitarren und Bässe schlie- gnale aus den AUX Reglern der einzelnen Kanäle ßen Sie jedoch besser nicht an diese Eingänge an,... - Seite 7 Hier kann das Summensignal, das 2T RETURN Signale werden entweder direkt auf die Summe L/ Signal, das AUX SEND Signal beim MU1202 oder R (MAIN #32) oder in die Control Room / Phones das Signal aus dem internen Effektprozessor (beim Schiene (#31) geleitet.
-
Seite 8: Stirnseite
Mixers zu bringen. Netzteil hat: Dafür ist der GAIN Regler da. 230VAC / 14,8 x 2 VDC Bitte verwenden Sie nur das Phonic Originalnetz- Der GAIN Regler kontrolliert die Eingangsempfind- teil. lichkeit für das Signal im Kanalzug. Ist sie zu hoch, wird das Signal verzerrt und der Kanal überfahren. - Seite 9 End- Stellen Sie den Regler in die Ausgangsposition, stufe (oder verringern die Aussteuerungsreserven), d.h. in die Mitte auf “0” (12 Uhr), wenn er nicht be- tragen jedoch nicht zur Qualität des Musiksignals nötigt wird. bei. MU1202/MU1202X...
-
Seite 10: Zum Umgang Mit Der Klangrege- Lung
„hörbar“ machen. die Klangregelung, einzelne Instrumente in der Mi- schung besser hörbar zu machen. Eine Klangreg- Der Regelumfang der Klangfilter im MU1202 bzw. lung im Kanal ist jedoch nicht in der Lage, aus einer MU1202X ist sehr großzügig bemessen, weil man schlechten Lautsprecheranlage eine gute zu ma- das hin und wieder braucht. - Seite 11 Je weiter Sie den Lautstärkeregler des Kanals aufdrehen, um so mehr Signalpegel gelangt auch in den EFX Ausgang. Beim MU1202 heißt dieser Regler AUX, hiermit wird das Kanalsignal anteilig auf die Sammelschie- In der Regel wird mit diesem EFX Regler der Anteil...
- Seite 12 Gerade bei Signalen, die sehr perkussiv sind (Snare Drum, Hi Hat, etc.), Die PAN Regler des MU1202 / MU1202X arbeiten leuchtet die PEAK Anzeige u. U. schon sehr frühzei- nach dem Prinzip der sogenannten „konstanten tig auf, obwohl der Durchschnittspegel noch relativ Lautheit“.
-
Seite 13: Dsp = Digitaler Effektprozessor
Kanals mals aufleuchtet. Wenn Sie aufleuchtet, kann es zu eingestellt werden, so dass der digitalen Verzerrungen kommen, die äußerst unan- MU1202 bzw. MU1202X optimal genehm klingen. auf den Betriebspegel der ange- schlossenen externen Geräte an- 22. PROGRAM gepasst ist. -
Seite 14: Summen Sektion
Ausgangsregler runter gedreht sein, um 25. EFX RETURN übermäßige Störgeräusche und Schäden in den Mit diesem Stereo Regler wird die Lautstärke des angeschlossenen Lautsprechern zu vermeiden. Effektklangs eingestellt, der entweder in der Sum- menmischung L/R oder im Control Room L/R zu MU1202/MU1202X... - Seite 15 „TO CTRL“ natürlich gleichzeitig drücken, wenn 29. 2T RETURN TO MAIN / TO CTRL es erforderlich ist. Diese Sektion besteht beim MU1202 aus einem Regler und zwei Schaltern. Beim MU1202X gibt es nur einen Schalter „TO CTRL“. Mit den Schaltern wird bestimmt, wohin das Audio- signal der „2T RETURN“...
- Seite 16 30. AUX TO CTRL (nur MU1202) den Zweispureingängen, wenn der Schalter 2T RTN TO CTRL RM (#29) gedrückt wird. Nun können Sie Wird dieser Schalter gedrückt, gelangt das Signal z. B. die soeben erstellte Aufnahme abhören, oder der AUX SEND Schiene, abhängig von der Stel- was auch immer Sie an diesen Eingängen ange-...
- Seite 17 Übrigens: Professionelle Audiogeräte arbeiten meist mit einem Ein- und Ausgangspegel von +4 dBu (0,775 Volt). Dieser Wert hat sich als Standard durchgesetzt. Auch MU1202 und MU1202X richten sich danach. Daher werden Eingangs- oder Ausgangspe- gel von +4 dBu in der Pegelanzeige des Mixers mit „0“ angezeigt, da dieser Pegel dem internen Betriebspegel entspricht.
-
Seite 18: Anwendungs- Und Verkabelungsbeispiel
ANWENDUNGS- und VERKABELUNGSBEISPIEL Unten sind einige typische Anwendungsgebiete für die Mischer MU1202 und MU1202X aufgezeigt. Natürlich erhebt diese Darstellung keinen Anspruch auf Vollständigkeit. Die Beispiele sollen Ihnen eine Vorstellung darüber geben, wofür die ganzen Ein- und Ausgänge verwendet werden können. Lassen Sie Ihrer Phantasie freien Lauf. -
Seite 19: Digitale Effektprogramme
0 - 800 ms Chorus = Chorus Modulation Intensität 0,05 - 4 Hz Chorus + Rev = Chorus mit Hall Intensität 0,05 - 4 Hz Spring = Hallspirale Hallzeit 0,3 - 10 Sek *Parameter und Werte jederzeit ohne Vorankündigung änderbar MU1202/MU1202X... -
Seite 20: Erste Schritte
Regel einen wesentlich höheren Ausgangspegel als dynamische Mikrofone. Bit- ten Sie den Künstler/Sprecher, einen möglichst realistischen Pegel zu produzieren, d.h. so laut zu singen/sprechen/spielen, wie es bei der Vor- stellung der Fall sein wird. Wenn bei diesem MU1202/MU1202X... -
Seite 21: Tipps Aus Der Praxis
Schauen Sie auch bei den Punkten #30 und #33 rät zurückgeführt werden (nämlich zu niedrig!). Das nach, dort wird für das MU1202 eine alternative Me- gleiche gilt für hohe Nebengeräusche: Wenn der thode für das richtige Einpegeln dargestellt – das Eingang des Effektgerätes nicht hoch genug ausge-... - Seite 22 Verzerrungen zu erzeugen. Die Pegel aller Kanäle sollten sowohl bei der Auf- nahme als auch der Abmischung immer um die 0 dB Marke liegen. Wenn sie leicht um diesen Wert schwanken, kann mit Hilfe der Kanal Fader (LEVEL Regler) nachjustiert werden. MU1202/MU1202X...
-
Seite 23: Technische Daten
TECHNISCHE DATEN Modell MU1202 MU1202X Eingänge Anzahl der Kanäle Symmetrische Mono Mic / Line Kanäle Symmetrische Mic / Stereo Line Kanäle nein nein Anzahl der Mikrofoneingänge Symmetrische Stereo Line Kanäle AUX Return 1 stereo nein Zweispureingänge Stereo Cinch Stereo Cinch Ausgänge... - Seite 24 27 x 60 x 271 mm 27 x 60 x 271 mm Abmessungen (B x H x T) (10.8” x 2.4” x 10.7”) (10.8” x 2.4” x 10.7”) Phonic behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen. MU1202/MU1202X...
-
Seite 25: Abmessungen
ABMESSUNGEN MU1202 59.8 / 2.4 52.8 / 2.1 274.7 / 10.8 41.0 / 1.6 MU1202X 86.0 / 3.4 245.4 / 9.7 81.5 / 3.2 66.0 / 2.6 Die Maße sind in mm/inch angegeben. MU1202/MU1202X... -
Seite 26: Blockschaltbilder
BLOCKSCHALTBILDER MU1202 MU1202/MU1202X... -
Seite 27: Mu1202X
MU1202X MU1202/MU1202X... -
Seite 28: Symmetrisch Und Unsymmetrisch
Fazit: Das Nutzsignal wird übertragen, Störeinstreu- Sie das System immer nur über den Netzstecker, ungen ausgelöscht. da diese Form der Erdung einen geringeren Wider- stand hat und dadurch generell die bessere, umfas- DER UNTERSCHIED ZWISCHEN BEIDEN VER- sendere Erdung bietet. MU1202/MU1202X... - Seite 29 Sie eine größere Anzahl von Lei- stungsendstufen verwenden. Lassen Sie die Erdung zwischen den Racks und dem Stromverteiler von einem Elektriker überprüfen. Stellen Sie sicher, dass eine, und zwar nur eine, Netzerdung für das komplette Audio- bzw. Videosystem existiert (sog. sternförmige Stromversorgung). MU1202/MU1202X...
-
Seite 30: Typische Kabelverbindungen
TYPISCHE KABELVERBINDUNGEN Die folgende Abbildung mit typischen Kabelverbindungen ist in sieben Abschnitte unterteilt: SYMMETRISCH, UNSYMMETRISCH, INSERT KABEL, SYMMETRISCHES Y-KABEL, KOPFHÖRER VERTEILER, UNSYMMETRISCHES Y-KABEL, SPEAKON LAUTSPRECHERKABEL. In jedem Abschnitt finden sich verschiedene Verdrahtungsvorschläge für unterschiedliche Anwendungen. MU1202/MU1202X... -
Seite 31: Glossar
Effektgerät; eine Schaltung bzw. ein Gerät, womit das Originalsignal bearbeitet wird und ihm so ein „Effekt“ zugeführt wird. Hall, Chorus, Flange und Echo sind häufig verwendete Effekte. EQ = Equalizer Klangregelung. Eine Schaltung, die das Anheben oder Absenken bestimmter Frequenzbereiche im Signalweg erlaubt. MU1202/MU1202X... - Seite 32 Zusätzlicher Eingang. Ein Line Eingang für ein Audiosignal, das einem Mixer wieder zugeführt wird, nachdem es über einen ->“Send“ herausgeführt wurde. Roll off Ein Abfallen der Lautstärke jenseits einer bestimmten Frequenz. Routing, routen Zuordnung, zuordnen. Signale werden bestimmten Sammelschienen zugeordnet, „auf sie geroutet“. MU1202/MU1202X...
- Seite 33 Unity Gain Einstellung innerhalb eines Audiokanals, bei dem der Ausgangspegel unbeeinflusst ist und somit dem Eingangspegel entspricht. Vocal Microphone Gesangs- oder Ansagemikrofon Gegenteil von ->“dry“. Ein Audiosignal, das durch die Bearbeitung mit einem Effektprozessor verändert wurde und kein Originalsignal trägt. MU1202/MU1202X...
-
Seite 34: Eg-Konformitätserklärung
Einsatzumgebung laut Bedienungsanleitung mit den Normen oder normativen Dokumenten der folgenden Richtlinien übereinstimmt: 200/108/EG (Elektromagnetische Verträglichkeit von Elektro- und Elektronikprodukten und 2006/9/EG (Niederspannungsrichtlinie). Produktname: MU1202 / MU1202X WEEE Entsorgung von gebrauchten elektrischen und elektronischen Geräten Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von... -
Seite 35: Garantiebestimmungen
Sie unter www.phonic.info, dort unter „Händlersuche“. SERVICE UND REPARATUR Im Fall eines Problems oder einer Reparatur wenden Sie sich bitte an Ihren Phonic Fachhän- dler, bei dem Sie das Gerät erworben haben. Phonic gibt keine Service Unterlagen an Endkun- den heraus, und warnt den Anwender nachdrücklich davor, selbst Reparaturen vorzunehmen, weil dadurch jegliche Garantieansprüche erlischen.
