eingebauten digitalen Effektgerätes gesteuert
werden können.
Die Fußschalter sind nicht im Lieferumfang
enthalten. Beachten Sie, dass es sich um
sogenannte Impulsschalter
switch") handeln muss, die lediglich einen
Schaltimpuls abgeben (im Gegensatz zu
einem Permanentschalter – im Englischen mit
„latching" bezeichnet - der eine Funktion so
lange schaltet, wie
geschlossen ist).
EFX ON / OFF
An diese Klinkenbuchse wird ein Fußschalter
zum Ein- und Ausschalten des Effektsignals
angeschlossen. Dies ist besonders praktisch,
wenn Sie zwischen zwei Musikstücken über
das Gesangsmikrofon
Ansagen sollten ohne Effektanteil gemacht
werden, da sich die Sprachverständlichkeit
dadurch immens erhöht. Um nicht zum Pult
laufen zu müssen, haben die cleveren Phonic
Ingenieure diesen
integriert.
Sie können den Status des Effektgeräts an der
LED in der Nähe des „ON" Schalters in der
DSP Sektion erkennen – wenn sie leuchtet, ist
der Effekt aktiv.
Bitte lesen Sie auch die Ausführungen bei
Punkt #35!
TAP
Der mit TAP gekennzeichnete Anschluss wird
zur Fernbedienung der TAP DELAY Funktion
benutzt (siehe #36).
Dieses Feature ist einmalig. Nun kann der
Musiker selbst die Delay Zeit im Rhythmus des
jeweiligen Musikstückes
seinen Platz auf der Bühne zu verlassen.

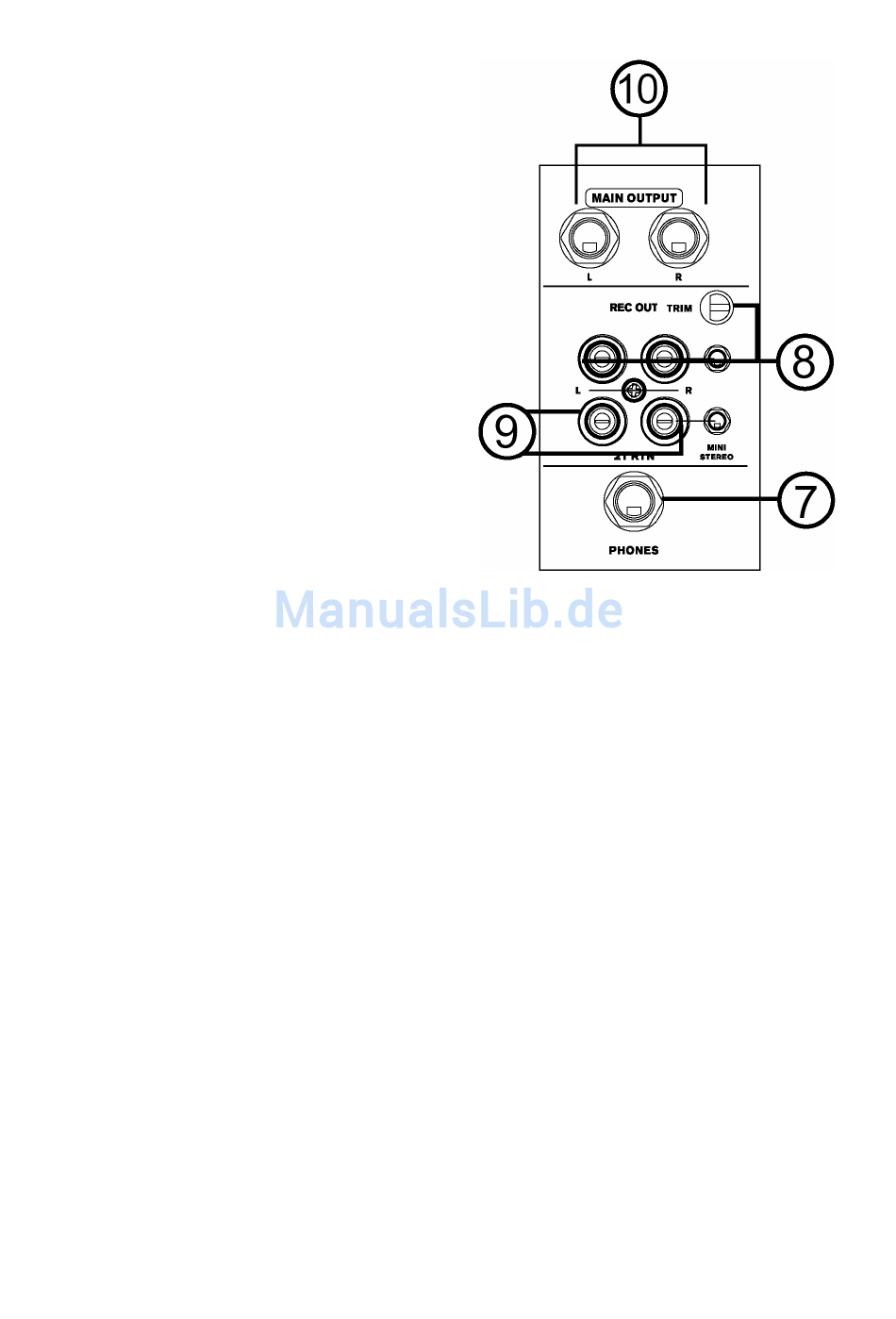

7. PHONES
PHONIC CORPORATION – Bedienungsanleitung MU1722X / MU1822X
(„momentary
der Schaltkreis
Ansagen machen.
Fußschalteranschluss
einstellen, ohne
An diese Stereo Klinkenbuchse wird ein
Kopfhörer angeschlossen. Hier kann das
Summensignal (bzw. REC OUT Signal), das
2T Return Signal oder ein SOLO Signal
abgehört werden. Die Lautstärke wird mit dem
Regler PHONES (#42) eingestellt.
Das PHONES Signal ist übrigens vom Gehalt
her identisch mit den Signalen an den
CONTROL ROOM
allerdings mit einer anderen Empfindlichkeit
und Ausgangsimpedanz, eben auf Kopfhörer
abgestimmt.
Drehen Sie immer erst den Regler CTRL RM /
PHONES (#44) ganz zu, bevor Sie einen
Kopfhörer anschließen.
8. REC OUT & TRIM
Diese Zweispurausgänge in Form von Cinch
Buchsen und Mini Stereoklinke sind für den
Anschluss von
Signalpegeln (-10 dBV) ausgelegt. Schließen
Sie hier die Eingänge Ihres Aufnahmemediums
an, also Kassettenrekorder,
Soundkarte oder Laptop.
Der Lautstärkeregler TRIM erlaubt eine exakte
Einstellung der Ausgangsempfindlichkeit der
Cinch Buchsen und der Mini Klinke, so dass
die angeschlossenen Geräte exakt auf den
Betriebspegel des Mischpults abgestimmt sind,
was eine optimale Audioqualität garantiert.
Ausgängen (#12),
semiprofessionellen
DAT, MD,
