- Seite 1 MU502 / MU802 / MU1002X Kompaktmixer BEDIENUNGSANLEITUNG PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
-
Seite 2: Wichtige Sicherheitsanweisungen
Überkippen. 13. Ziehen Sie den Netzstecker bei Gewitter oder wenn es längere Zeit nicht gebraucht wird. 14. Das Gerät sollte unbedingt von nur geschultem Personal repariert werden, wenn: PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -
Seite 3: Inhaltsverzeichnis
SUMMEN SEKTION ANWENDUNGS- UND VERKABELUNGSBEISPIEL DIGITALE EFFEKTPROGRAMME ERSTE SCHRITTE RICHTIG EINPEGELN TIPPS AUS DER PRAXIS TECHNISCHE DATEN ABMESSUNGEN BLOCKSCHALTBILDER MU1202 MU1002X SYMMETRISCH UND UNSYMMETRISCH TYPISCHE KABELVERBINDUNGEN GLOSSAR KONFORMITÄTSERKLÄRUNGEN GARANTIE UND SERVICE PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -
Seite 4: Einführung
Phonic Mixer finden sich in professionellen Aufnahmen Tonstudios, beim Rundfunk, Fernsehen und gobaler Schalter für anderen Produktionsorten sowie Phantomspeisung semiprofessionellen Umgebungen. Mikrofoneingängen leistungsstarker Kopfhörerverstärker Wir wissen, dass Sie nichts lieber wollen als Mixer auspacken, anschließen PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -
Seite 5: Vor Der Inbetriebnahme
2. Verlegen Sie die Audiokabel getrennt von Licht- und Stromkabeln, benutzen Sie, wann immer möglich, symmetrische Verbindungen. Wenn eine getrennte Verlegung nicht möglich ist, kreuzen Sie Ton- und Lichtkabel in einem Winkel von 90° zueinander, Interferenzen PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -

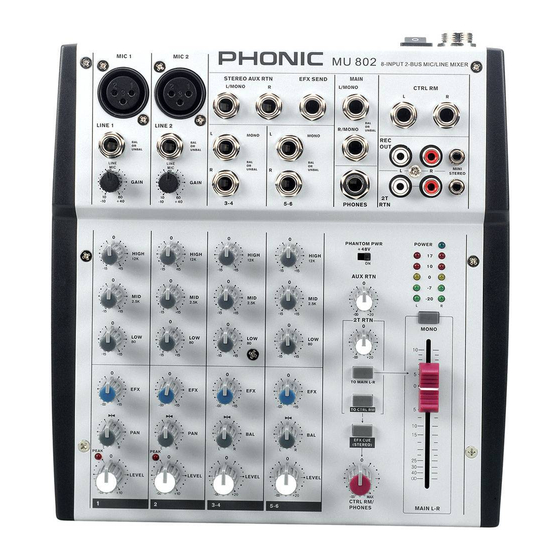

Seite 6: Beschreibung Des Anschlussfelds
DI Box benutzen, benötigen Sie +48V Phantomspeisung. Diese können Sie beim MU502, MU802 und MU1002X hinzuschalten. Wenn Sie die Phantomspeisung einschalten, sollten alle Lautstärke Regler (Eingangskanäle, Master) runter gedreht sein. Um übermäßige PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -
Seite 7: Stereo Line Eingänge
Signal ist wieder da (beschriften Sie Ihre Kabel 5. MAIN L & R eindeutig). Zur Belegung von Insert Kabeln siehe auch „TYPISCHE KABELVERBINDUNGEN“. WANN SOLLTE EIN EXTERNES GERÄT SERIELL EINGESCHLEIFT WERDEN? PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... - Seite 8 Zweispurausgänge Form linke Eingang „L (MONO)“ benutzt werden. Das Signal wird dann automatisch auch auf unsymmetrischen Cinch Buchsen und einer Stereominiklinke sind für den Anschluss von rechten Kanal gelegt. Umgekehrt PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
-
Seite 9: Stirnseite
(linker und rechter Kanal) für den Anschluss Gerät gibt an, welche technischen Daten und von aktiven Kontrollmonitoren oder anderen Ersatzteilnummer das Netzteil hat: Lautsprechersystemen, sowie eine 230VAC / 14,8 x 2 VDC unsymmetrische TRS-Klinkenbuchse PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -
Seite 10: Schalter Und Regler
Bereiche, abhängig davon, ob es sich um Mikrofon- oder Linepegel handelt. Für Mikrofonpegel reicht der Regelbereich des Gain Reglers von +10 bis +60 dB, für Line Signale reicht er von -10 bis +40 dB. PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... - Seite 11 Sie heben die hohen Frequenzen an, indem Frequenzbereich bearbeitet, würden Sie mit Sie diesen Regler nach rechts drehen, um Bassregler viel viele Becken, Stimmen elektronische Nachbarfrequenzen Tiefmittenbereich PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
-
Seite 12: Zum Umgang Mit Der Klangregelung
Mittenbereich ab). ZUM UMGANG MIT DER Schnell urteilt Informationen KLANGREGELUNG Mittenbereich „unangenehm“ oder Die Klangregelung in den Kanälen ist so „näselnd“. ausgelegt, dass verschiedene Raumakustiken, Rückkopplungen sowie den PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... - Seite 13 Summensektion des Mixers. Ist der EFX Regler ganz nach links gedreht, ist das Signal stumm geschaltet. Je mehr Sie den Regler im Uhrzeigersinn aufdrehen, umso PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
- Seite 14 Stereosignale (links oder rechts) in der Summenmischung mehr Gewichtung erlangt. unbetätigt, bis Sie das Signal überprüft haben. Sie können einfach mal experimentieren, mit welcher Schalterstellung Sie besser zurecht 22. PEAK (SPITZENPEGEL) kommen. ANZEIGE PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
-
Seite 15: Dsp = Digitaler Effektprozessor
Kanals innerhalb der Mischung, m. a. W. wie aufleuchtet. Wenn Sie aufleuchtet, kann es zu viel Pegel des jeweiligen Kanals in die digitalen Verzerrungen im Effektprozessor Summenschiene L/R gelangt. kommen, die ziemlich unangenehm klingen. PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -
Seite 16: Tap Delay Mit Status Led
Beachten Sie, dass im Programm „TAP DELAY“ der Regler PARAMETER (#28) für die Anzahl der Wiederholungen zuständig ist. Somit sind in diesem Effektprogramm sogar zwei verschiedene Parameter veränderbar! 28. PARAMETER PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -
Seite 17: Summen Sektion
(#34), wo es optisch und akustisch überprüft werden kann (vorausgesetzt, der Schalter EFX CUE #32 ist nicht gedrückt). Die beiden Schalter TO MAIN und TO CTRL RM können natürlich gleichzeitig verwendet werden. PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... - Seite 18 Ausgang ausgestattet sein. Das schließt die Ist jedoch der Schalter EFX CUE (#32) meisten auf dem Markt befindlichen Aufnahme gedrückt, hat dieser wiederum Vorrang vor und Live Mikrofone ein. allen anderen. Dann hören PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
- Seite 19 GAIN Regler (#14) angleichen bzw. den Schalter für die Eingangsempfindlichkeit in den Auf diese Weise können Sie überprüfen, ob Stereo Kanälen (#20) betätigen. Ihre Einzelsignale bzw. Mischung monokompatibel sind. Oder Sie brauchen PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
- Seite 20 38. POWER Diese blaue Kontroll LED leuchtet, wenn das das Mischpult mit dem Netzschalter (#12) eingeschaltet ist – vorausgesetzt, das Netzteil ist mit dem Pult (#13) und einer Steckdose verbunden. PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
-
Seite 21: Anwendungs- Und Verkabelungsbeispiel
Lösungen bei Aufgaben in der Beschallungs- und Aufnahmetechnik. Erlaubt ist, was gefällt! AUFNAHME MIC: MIKROFON BASS GUITAR: BASS ACTIVE MONITORS: AKTIVE MONITORE HEADPHONES: KOPFHÖRER COMPRESSOR/LIMITER: KOMPRESSOR/LIMITER KEYBOARD OR SYNTHESIZER: KEYBOARD ODER SYNTHESIZER CD PLAYER: CD SPIELER LAPTOP: NOTEBOOK PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -
Seite 22: Beschallung
GUITAR: GITARRE HEADPHONES: KOPFHÖRER FOH SPEAKERS: PA LAUTSPRECHER AMP: ENDSTUFE STUDIO MONITORS: STUDIO MONITORE KEYBOARD: TASTENINSTRUMENT DRUM MACHINE: DRUM MACHINE COMPRESSOR/LIMITER: KOMPRESSOR/LIMITER MP3 PLAYER: MP3 PLAYER DAT RECORDER: DAT REKORDER PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -
Seite 23: Mitschnitt Eines Live Konzerts
Rückkopplungsschleife müssen Sie den EFX Regler an Kanal 9-10 ganz runterdrehen MITSCHNITT EINES LIVE KONZERTS VOCAL MICS: GESANGSMIKROFONE i7300 DIGITAL EFFECTS PROCESSOR: DIGITALES EFFEKTGERÄT i7300 HEADPHONES: KOPFHÖRER P8A ACTIVE STUDIO MONITORS: AKTIVE STUDIO MONITORE P8A GUITAR: GITARRE GUITAR EFFECTS: GITARRENVORVERSTÄRKER PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... - Seite 24 KEYBOARD: KEYBOARD DRUM MACHINE: DRUM MACHINE LAPTOP: NOTEBOOK SUBMIXER VOCAL MICS: GESANGSMIKROFONE HEADPHONES: KOPFHÖRER ANOTHER MIXER: WEITERES MISCHPULT CD PLAYER: CD SPIELER CASSETTE RECORDER: KASSETTENREKORDER PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
-
Seite 25: Digitale Effektprogramme
Phaser + Rev = Phaser + Hall Modulationsfrequenz 0,05 - 4 Hz Tap Delay = rhythmisches Echo Anzahl der 0 - 99 % Wiederholungen *Parameter und Werte jederzeit ohne Vorankündigung änderbar PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -
Seite 26: Erste Schritte
Bewegungen relativ große Auswirkungen auf Spitzenpegel und arbeiten immer den Ausgangspegel haben. Hinzu kommt, optimalen Bereich für durchschnittliche dass der geringere Regelweg unpraktisch beim Pegel. Mischen ist. Bei Mikrofonen hängt die Vorverstärkung Mikrofons PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -
Seite 27: Tipps Aus Der Praxis
Hilfe eines Equalizers oder eines der Eingang des Effektgerätes nicht hoch automatischen Feedback Unterdrückers genug ausgesteuert ist, führt dies zu einem (z. B. PHONIC I7100) erreicht werden. ungünstigen Signal-Rauschabstand. PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... - Seite 28 Aufnahme als auch der Abmischung immer um abzusenken, als „fehlende“ anzuheben. die 0 dB Marke liegen. Wenn sie leicht um diesen Wert schwanken, kann mit Hilfe der Kanal Fader (LEVEL Regler) nachjustiert werden. PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
-
Seite 29: Technische Daten
Summe geschaltet; Kanäle 1 / 3 ganz nach links, Kanäle 2 / 4ganz nach rechts. Referenz = +6 dBu) Summe @ 0 dB, Kanalfader -86,5 dBu -86,5 dBu -86,5 dBu unten PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... - Seite 30 240 x 56 x 276 mm (9.4" x 1.99" x 8.82") x 2.2" x 10.9") x 2.2" x 10.9") Phonic behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen. PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
-
Seite 31: Abmessungen

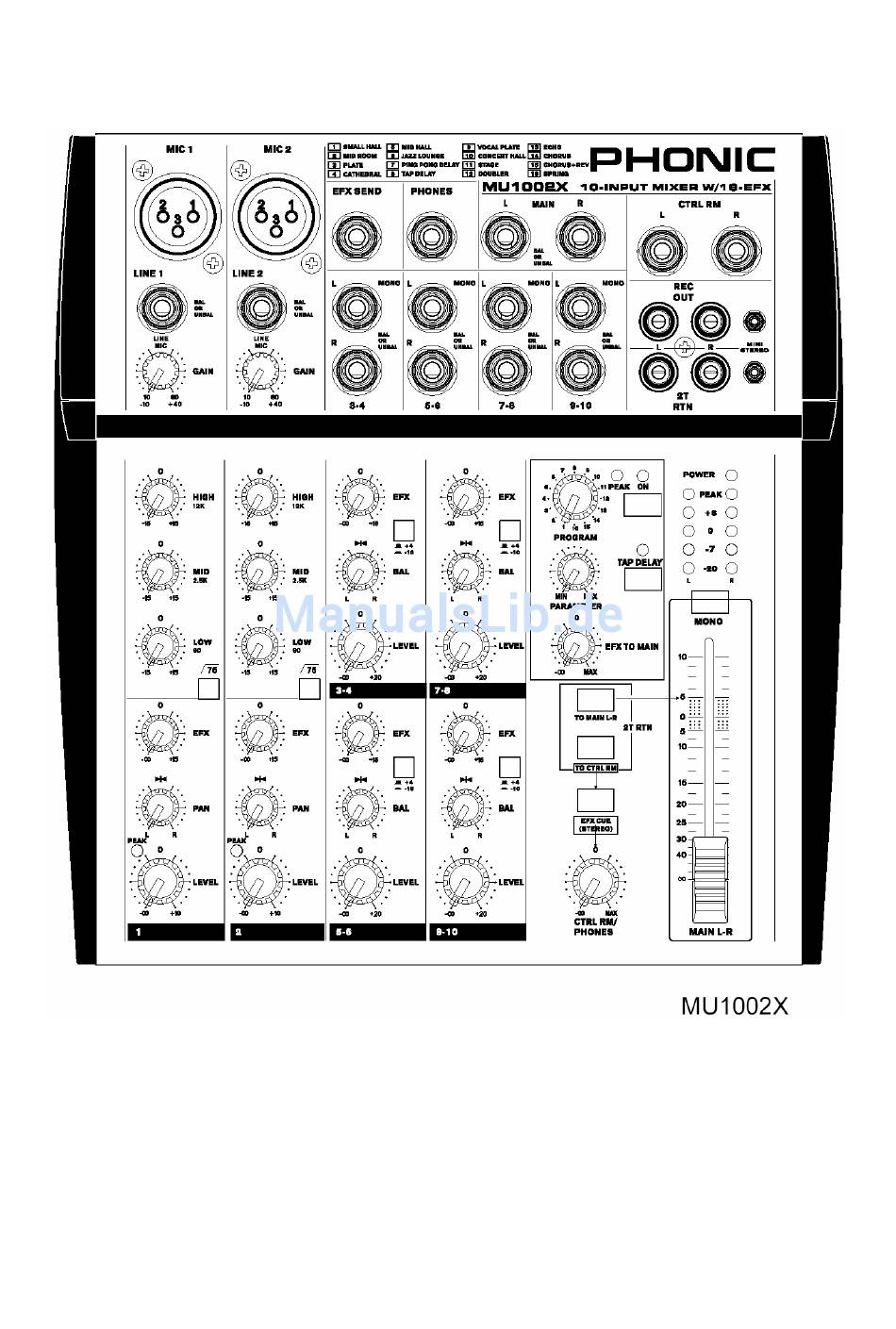

ABMESSUNGEN Die Maße sind in mm/inch angegeben. MU502 MU802 / MU1002X PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -
Seite 32: Blockschaltbilder
BLOCKSCHALTBILDER MU502 PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... - Seite 33 MU802 PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
- Seite 34 MU1002X PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
-
Seite 35: Symmetrisch Und Unsymmetrisch
Leiter benötigt. Also ist hierbei gleichphasig. In der Eingangssektion wird also die abschirmende Masse vollkommen vom die Phase des einen Störsignals wiederum um Signal getrennt. 180° gegenüber dem anderen gedreht und PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... - Seite 36 überprüfen. Stellen Sie sicher, dass eine, und einwandfreie Audioverbindung. zwar nur eine, Netzerdung für das komplette Audio- bzw. Videosystem existiert (sog. Die Masseverbindung (Pin 1 bei einem XLR sternförmige Stromversorgung). Stecker) muss beim Quellgerät immer PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
-
Seite 37: Typische Kabelverbindungen
TYPISCHE KABELVERBINDUNGEN PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -
Seite 38: Glossar
Signal, so dass lange Kabelwege ohne Störgeräusche verwendet werden können. So gewonnene Signale können in die Mikrofoneingänge von Mischpulten eingesteckt werden. Drum Machine Rhythmusmaschine, elektronische Simulation eines Schlagzeugs. PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... - Seite 39 Low Pass Filter = LPF Tiefpass Filter. Ein Filter, das nur die Frequenzen unterrhalb einer bestimmten Eckfrequenz durchlässt, die Frequenzen oberhalb dieser Eckfrequenz werden stark im Pegel reduziert. Synonym für „High Cut“. PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
- Seite 40 Side Fill Ein Bühnenmonitor, der von der Seite her die Bühne beschallt Stereo Ein Audiosignal, das aus zwei Kanälen besteht. Stereo return Stereo Rückführung. Ein Eingang zur Aufnahme von externen Signalquellen. PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
- Seite 41 Eingangspegel entspricht. Gesangs- oder Ansagemikrofon Vocal Microphone Gegenteil von ->“dry“. Ein Audiosignal, das durch die Bearbeitung mit einem Effektprozessor verändert wurde und kein Originalsignal trägt. PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X...
-
Seite 42: Eg-Konformitätserklärung
Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X... -
Seite 43: Service Und Garantie
„Händlersuche“. SERVICE UND REPARATUR Im Fall eines Problems oder einer Reparatur wenden Sie sich bitte an Ihren Phonic Fachhändler, bei dem Sie das Gerät erworben haben. Phonic gibt keine Service Unterlagen an Endkunden heraus, und warnt den Anwender nachdrücklich davor, selbst Reparaturen vorzunehmen, weil dadurch jegliche Garantieansprüche erlischen.
