Phonic MU1722X Bedienungsanleitung Seite 15

Der Regelumfang der Eingangsempfindlichkeit
erstreckt sich über
Bereiche, abhängig davon, ob es sich um
Mikrofon- oder Linepegel
Mikrofonpegel reicht der Regelbereich des
Gain Reglers von +10 bis +60 dB, für Line
Signale reicht er von -10 bis +40 dB.
An der XLR Buchse (#1) angeschlossene
Signale werden bei Linksanschlag des Reglers
um 10 dB verstärkt. Ist der Regler ganz
aufgedreht, beträgt die Verstärkung 60 dB.
Bei den Klinkeneingängen haben wir es bei
zugedrehtem Regler mit einer Absenkung von
10 dB, bei aufgedrehtem Regler mit einer
Anhebung von 40 dB zu tun – „Unity Gain",
also keine Beeinflussung, oder 0 dB, befindet
sich in der 9-Uhr Position.
Diese 10 dB Absenkung erweist sich als
hilfreich, wenn ein Signal mit hohem Pegel
anliegt bzw. eine starke Anhebung durch den
Einsatz der Klangregelung erfährt – oder
beides zusammen. Ohne diese Absenkung
könnte der Kanal schnell zum Übersteuern
gebracht werden.

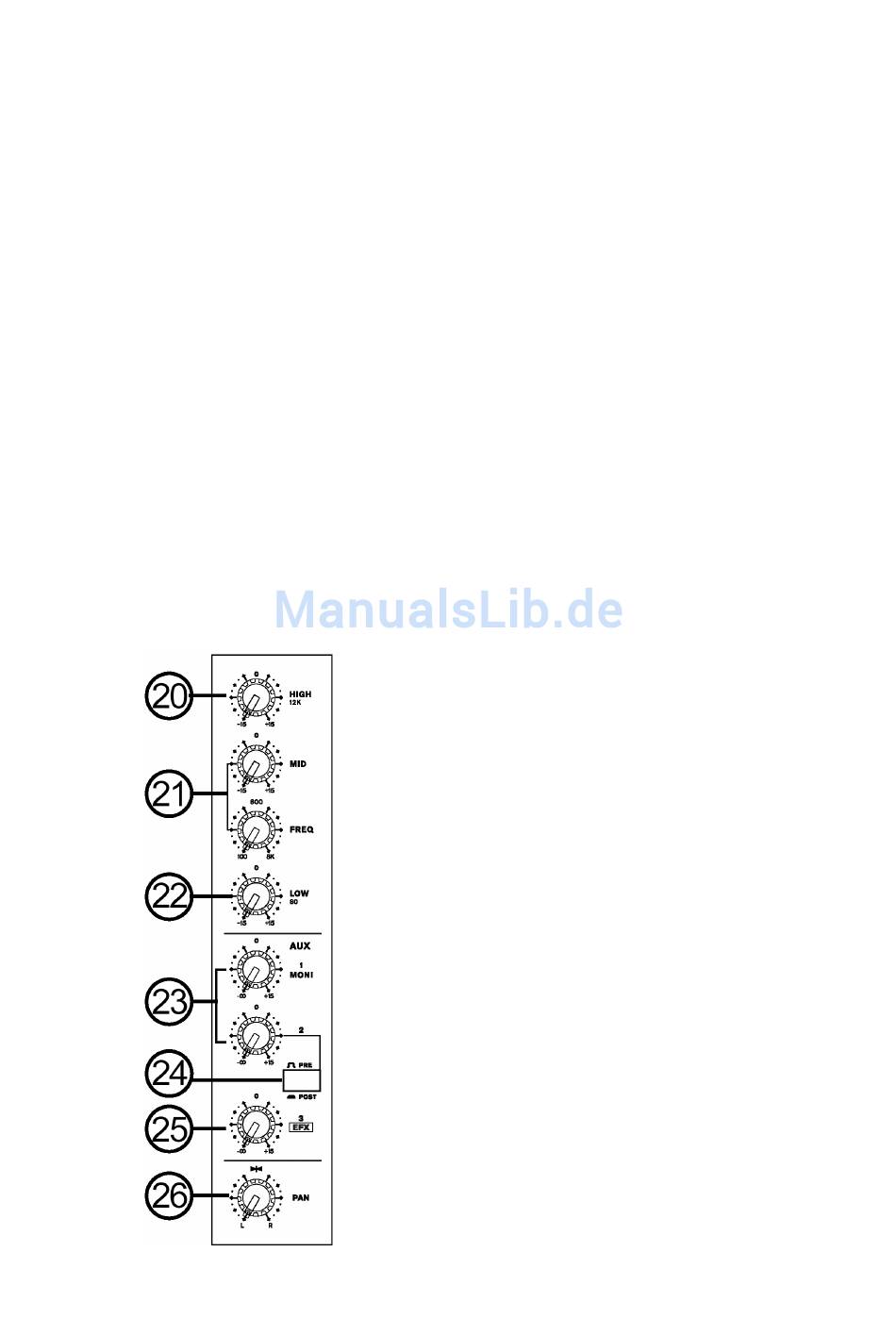

20. HIGH 12 K (= HÖHEN)
PHONIC CORPORATION – Bedienungsanleitung MU1722X / MU1822X
zwei verschiedene
handelt. Für
Sie heben die hohen Frequenzen an, indem
Sie diesen Regler nach rechts drehen, um
Becken, Stimmen
Instrumente "silbriger" erscheinen zu lassen.
Nach links gedreht, unterdrücken Sie diesen
Frequenzbereich, mit dem Ergebnis, dass
Zischlaute unterdrückt
Regelbereich umfasst +/-15 dB bei 12 kHz mit
Kuhschwanz Charakteristik (Shelving), was
bedeutet, dass alle Frequenzen jenseits der
gesetzten Eckfrequenz
abgesenkt werden.
Stellen Sie den
Ausgangsposition, d.h. in die Mitte auf "0"
(12 Uhr), wenn Sie den Klang in den Höhen
unbeeinflusst lassen wollen.
21. MID (= MITTEN)
MONO KANÄLE
Bei der Mittenklangregelung handelt es sich
um eine sog. Semiparametrik. Sie besteht aus
zwei Reglern: Der obere Regler MID bietet
eine Anhebung oder Absenkung um +/-15 dB
mit Glockencharakteristik, der untere Regler
FREQ ist der veränderbare Parameter, er
bestimmt die Eckfrequenz,
Klangregelung ansetzt
Frequenz zwischen 100 Hz und 8 kHz
eingestellt werden.
Der Begriff „Glockencharakteristik" (Peaking)
entstand so: Betrachtet
Wirkungsweise eines Klangreglers auf dem
Oszilloskop, bildet die Kurve eine Glockenform
um die Center Frequenz, einen Hügel bei
Anhebung, ein Tal bei Absenkung. Das
bedeutet, dass die Eckfrequenz am meisten
beeinflusst wird, die benachbarten ober- und
unterhalb mit abnehmender Intensität, je weiter
sie von der Eckfrequenz entfernt sind. Die
Steilheit dieser Kurve wird auch mit „Filtergüte"
(oder „Q") bezeichnet, wobei eine steile Kurve
eine „hohe Güte" und eine flache Kurve eine
„niedrige Güte" hat.
Gerade bei Live Beschallungen
Mittenregelung ein enorm wichtiges Werkzeug,
da sich die Hauptinformation der Musik und
Sprache im Mittenbereich abspielt. Hören Sie
auf die teilweise drastischen Unterschiede, die
sich im Klangbild eines Gesangs oder einer
Gitarre ergeben, wenn Sie mit beiden Reglern
gleichzeitig arbeiten, d.h. drehen Sie den „MID"
Regler ordentlich auf und fahren Sie mit dem
„FREQ" Regler durch die Frequenzen.
Stellen Sie den Regler
Ausgangsposition, d.h. in die Mitte auf "0" (12
Uhr), wenn Sie den Klang in den Mitten
unbeeinflusst lassen wollen.
und elektronische
werden. Der
angehoben bzw.
Regler in die
an der die
– es kann eine
man die
ist die
„MID" in die
15
