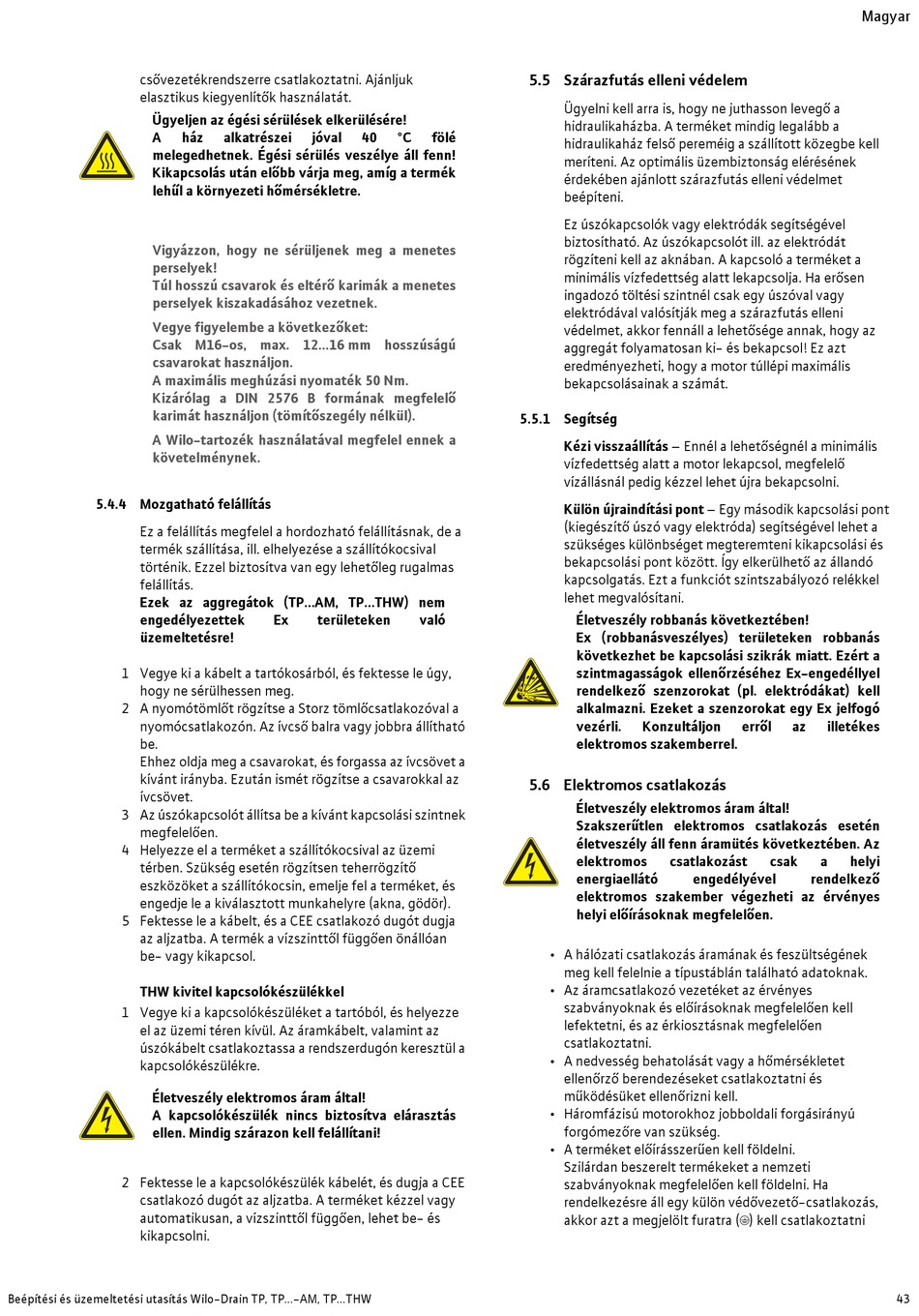

csővezetékrendszerre csatlakoztatni. Ajánljuk
elasztikus kiegyenlítők használatát.
Ügyeljen az égési sérülések elkerülésére!
A
melegedhetnek. Égési sérülés veszélye áll fenn!
Kikapcsolás után előbb várja meg, amíg a termék
lehűl a környezeti hőmérsékletre.
Vigyázzon, hogy ne sérüljenek meg a menetes
perselyek!
Túl hosszú csavarok és eltérő karimák a menetes
perselyek kiszakadásához vezetnek.
Vegye figyelembe a következőket:
Csak M16-os, max. 12...16 mm hosszúságú
csavarokat használjon.
A maximális meghúzási nyomaték 50 Nm.
Kizárólag a DIN 2576 B formának megfelelő
karimát használjon (tömítőszegély nélkül).
A Wilo-tartozék használatával megfelel ennek a
követelménynek.
5.4.4 Mozgatható felállítás
Ez a felállítás megfelel a hordozható felállításnak, de a
termék szállítása, ill. elhelyezése a szállítókocsival
történik. Ezzel biztosítva van egy lehetőleg rugalmas
felállítás.
Ezek az aggregátok (TP...AM, TP...THW) nem
engedélyezettek
üzemeltetésre!
1 Vegye ki a kábelt a tartókosárból, és fektesse le úgy,
hogy ne sérülhessen meg.
2 A nyomótömlőt rögzítse a Storz tömlőcsatlakozóval a
nyomócsatlakozón. Az ívcső balra vagy jobbra állítható
be.
Ehhez oldja meg a csavarokat, és forgassa az ívcsövet a
kívánt irányba. Ezután ismét rögzítse a csavarokkal az
ívcsövet.
3 Az úszókapcsolót állítsa be a kívánt kapcsolási szintnek
megfelelően.
4 Helyezze el a terméket a szállítókocsival az üzemi
térben. Szükség esetén rögzítsen teherrögzítő
eszközöket a szállítókocsin, emelje fel a terméket, és
engedje le a kiválasztott munkahelyre (akna, gödör).
5 Fektesse le a kábelt, és a CEE csatlakozó dugót dugja
az aljzatba. A termék a vízszinttől függően önállóan
be- vagy kikapcsol.
THW kivitel kapcsolókészülékkel
1 Vegye ki a kapcsolókészüléket a tartóból, és helyezze
el az üzemi téren kívül. Az áramkábelt, valamint az
úszókábelt csatlakoztassa a rendszerdugón keresztül a
kapcsolókészülékre.
Életveszély elektromos áram által!
A kapcsolókészülék nincs biztosítva elárasztás
ellen. Mindig szárazon kell felállítani!
2 Fektesse le a kapcsolókészülék kábelét, és dugja a CEE
csatlakozó dugót az aljzatba. A terméket kézzel vagy
automatikusan, a vízszinttől függően, lehet be- és
kikapcsolni.
Beépítési és üzemeltetési utasítás Wilo-Drain TP, TP...-AM, TP...THW
ház alkatrészei jóval
Ex területeken
5.5 Szárazfutás elleni védelem
40 °C fölé
5.5.1 Segítség
való
5.6 Elektromos csatlakozás
Ügyelni kell arra is, hogy ne juthasson levegő a
hidraulikaházba. A terméket mindig legalább a
hidraulikaház felső pereméig a szállított közegbe kell
meríteni. Az optimális üzembiztonság elérésének
érdekében ajánlott szárazfutás elleni védelmet
beépíteni.
Ez úszókapcsolók vagy elektródák segítségével
biztosítható. Az úszókapcsolót ill. az elektródát
rögzíteni kell az aknában. A kapcsoló a terméket a
minimális vízfedettség alatt lekapcsolja. Ha erősen
ingadozó töltési szintnél csak egy úszóval vagy
elektródával valósítják meg a szárazfutás elleni
védelmet, akkor fennáll a lehetősége annak, hogy az
aggregát folyamatosan ki- és bekapcsol! Ez azt
eredményezheti, hogy a motor túllépi maximális
bekapcsolásainak a számát.
Kézi visszaállítás – Ennél a lehetőségnél a minimális
vízfedettség alatt a motor lekapcsol, megfelelő
vízállásnál pedig kézzel lehet újra bekapcsolni.
Külön újraindítási pont – Egy második kapcsolási pont
(kiegészítő úszó vagy elektróda) segítségével lehet a
szükséges különbséget megteremteni kikapcsolási és
bekapcsolási pont között. Így elkerülhető az állandó
kapcsolgatás. Ezt a funkciót szintszabályozó relékkel
lehet megvalósítani.
Életveszély robbanás következtében!
Ex (robbanásveszélyes) területeken robbanás
következhet be kapcsolási szikrák miatt. Ezért a
szintmagasságok ellenőrzéséhez Ex-engedéllyel
rendelkező szenzorokat (pl. elektródákat) kell
alkalmazni. Ezeket a szenzorokat egy Ex jelfogó
vezérli. Konzultáljon
elektromos szakemberrel.
Életveszély elektromos áram által!
Szakszerűtlen elektromos csatlakozás esetén
életveszély áll fenn áramütés következtében. Az
elektromos csatlakozást
energiaellátó engedélyével
elektromos szakember végezheti az érvényes
helyi előírásoknak megfelelően.
• A hálózati csatlakozás áramának és feszültségének
meg kell felelnie a típustáblán található adatoknak.
• Az áramcsatlakozó vezetéket az érvényes
szabványoknak és előírásoknak megfelelően kell
lefektetni, és az érkiosztásnak megfelelően
csatlakoztatni.
• A nedvesség behatolását vagy a hőmérsékletet
ellenőrző berendezéseket csatlakoztatni és
működésüket ellenőrizni kell.
• Háromfázisú motorokhoz jobboldali forgásirányú
forgómezőre van szükség.
• A terméket előírásszerűen kell földelni.
Szilárdan beszerelt termékeket a nemzeti
szabványoknak megfelelően kell földelni. Ha
rendelkezésre áll egy külön védővezető-csatlakozás,
akkor azt a megjelölt furatra (;) kell csatlakoztatni
Magyar
erről az illetékes
csak a helyi
rendelkező
