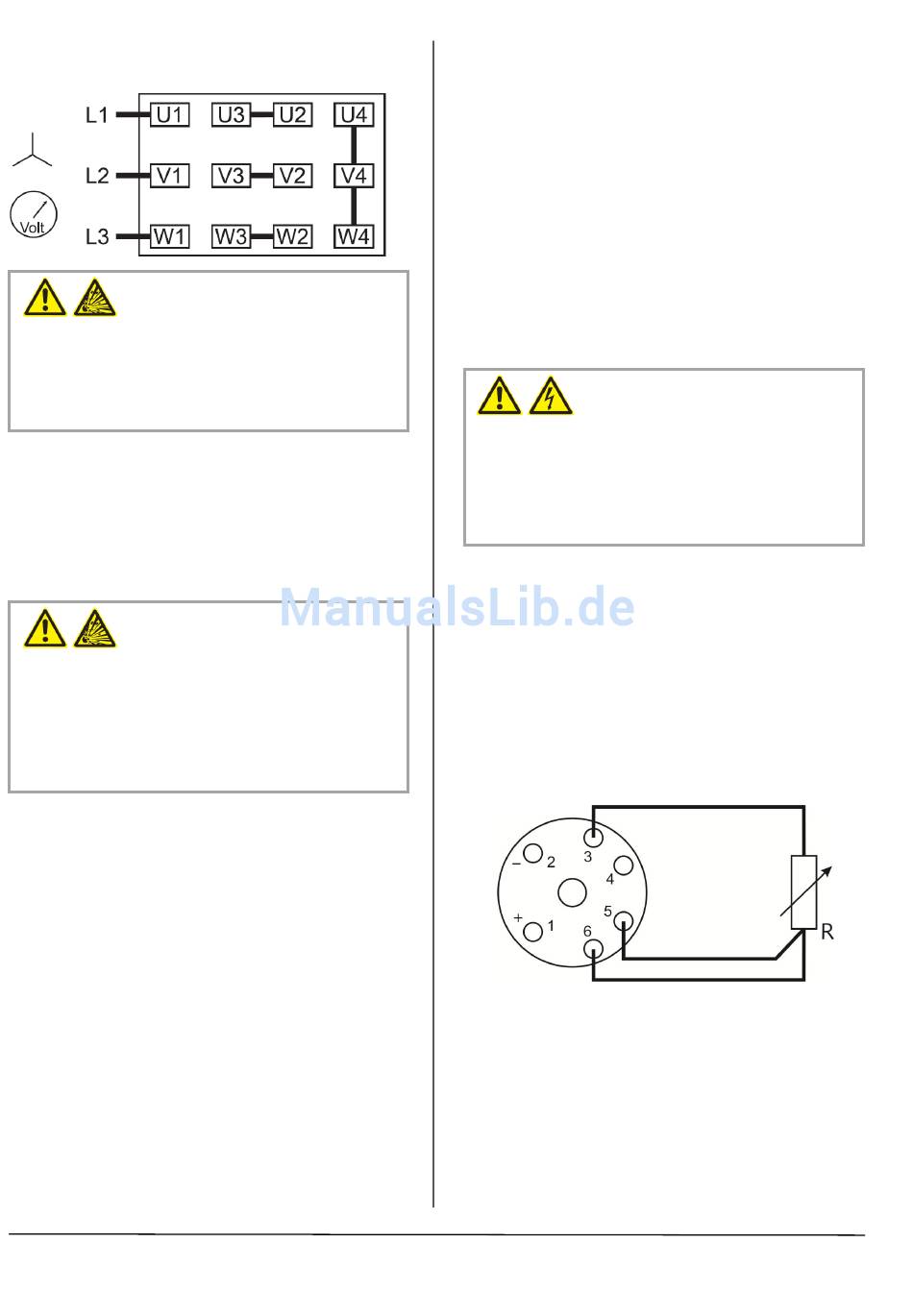

Sternschaltung, Multispannungsmotor mit 12 Klemmen (hohe
Spannung):
VORSICHT
Ein Betrieb in falscher Drehrichtung kann die Vakuumpumpe in
kurzer Zeit zerstören.
Explosionsgefahr
Vor der Inbetriebnahme ist sicher zu stellen, dass die
Vakuumpumpe in der richtigen Drehrichtung betrieben wird.
•
Anhand des aufgeklebten/eingegossenen Pfeils (d) die
vorgesehene Drehrichtung feststellen
•
Den Antriebsmotor für einen Sekundenbruchteil einschalten
•
Das Lüfterrad des Antriebsmotors beobachten und kurz vor
dem Stillstand die Drehrichtung feststellen
Falls die Drehrichtung geändert werden muss:
♦ Zwei beliebige Phasen miteinander vertauschen
WARNUNG
Die korrekte Integration von Mess- und Sicherheitstechnik
in die Anlagensteuerung ist von entscheidender Bedeutung
für die Explosionssicherheit der Vakuumpumpe.
Explosionsgefahr!
Die Vakuumpumpe darf nur mit vollständig installierter und
geprüfter Mess- und Sicherheitstechnik in
explosionsgefährdeten Bereichen betrieben werden.
Ausführung mit Temperaturüberwachung:
♦ Das Temperatur-Messsystem (im Standard-Lieferumfang
enthalten) in der Anlagensteuerung anschließen
Ausführung mit Drucküberwachung am Gasauslass (optional):
♦ Den Druckschalter/-anzeigegerät in der Anlagensteuerung
anschließen
Ausführung mit Potenzialausgleichsanschlussleiste:
♦
Die Potenzialausgleichsanschlussleiste durch ein
Masseanschlusskabel mit dem Erdungspunkt verbinden
Ausführung mit ATEX-Luftfilter, ohne
Potenzialausgleichsanschlussleiste:
♦
Das Gehäuse des ATEX-Luftfilters durch ein
Masseanschlusskabel mit dem Erdungspunkt verbinden
Leitungen/Rohre anschließen
•
Die Saugleitung anschließen
•
Die Abluftleitung anschließen
Installation ohne Abluftleitung:
♦
Sicherstellen, dass der Gasauslass (q) offen ist
Seite 10
Ausführung mit Potenzialausgleichsanschlussleiste:
♦ Die Potenzialausgleichsanschlüsse der Rohrleitungen mit
der Potenzialausgleichsanschlussleiste verbinden
Ausführung mit ATEX-Luftfilter, ohne
Potenzialausgleichsanschlussleiste:
♦ Den Potenzialausgleichsanschluss der Saugleitung mit
dem Erdungspunkt verbinden
•
Sicherstellen, dass alle vorgesehenen Abdeckungen,
Schutzgitter, Hauben usw. montiert sind
•
Sicherstellen, dass Kühlluftein- und -auslässe nicht zugeklebt
und nicht zugestellt sind und der Kühlluftstrom nicht auf andere
Art und Weise behindert wird
Prüfen der Funktion der Mess- und
Sicherheitstechnik
(nur Ausführung mit Temperaturüberwachung)
WARNUNG
Stromschlaggefahr, Gefahr von Geräteschaden.
Elektrische Installationsarbeiten dürfen nur von
ausgebildeten Fachpersonen durchgeführt werden:
- IEC 364 bzw. CENELEC HD 384 oder DIN VDE 0100
- IEC-Report 664 oder DIN VDE 0110
- BGV A2 (VBG 4) oder entsprechende nationale
Unfallverhütungsvorschriften.
•
Sicherstellen, dass die Vakuumpumpe inerte Gase ansaugt
und sich keine explosionsfähigen Atmosphären in der
Umgebung befinden
•
Den Deckel des Temperatur-Messsystems (g) öffnen
•
Das weiße Kabel von der Klemme 3, das erste rote Kabel von
der Klemme 5 und das zweite rote Kabel von der Klemme 6
lösen
•
Zur Simulation des Widerstandsthermometers Pt100 einen
variablen Ohmschen Widerstand auf ca. 100 Ω einstellen
•
Den variablen Ohmschen Widerstand wie in der Skizze
dargestellt mit 3 identischen Kabeln an die Klemmen 3, 5 und
6 des Temperaturtransmitters anschließen (das Kabel an
Klemme 5 dient zur Kompensation des Kabelwiderstands)
•
Die Vakuumpumpe einschalten
•
Den Ohmeschen Widerstand bis auf den Widerstand bei
Abschalttemperatur gemäß Gerätedokumentation Mess- und
Sicherheitstechnik (➔ Seite 21) erhöhen
•
Sicherstellen, dass in der Anlagensteuerung eine
Alarmmeldung erfolgt und die Vakuumpumpe automatisch
abgestellt wird
•
Den Ohmschen Widerstand wieder auf einen Wert unter dem
Abschaltpunkt verringern
•
Sicherstellen, dass die Alarmmeldung bestehen bleibt
MM 1324, 1202, 1252, 1322 AV ATEX-Ausführung, gasdicht
0870145289 / 150401
