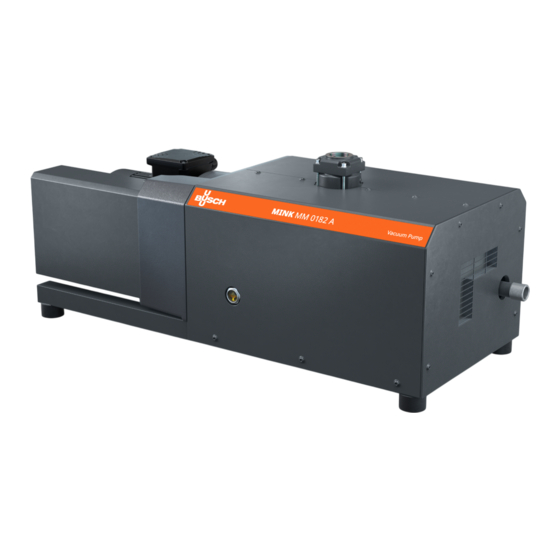

- Seite 1 MINK Klauen-Vakuumpumpen MM 0084 A; MM 0104 A; MM 0142 A; MM 0182 A Betriebsanleitung 0870253145 | B0004_de | Originalanleitungen 01.08.2023...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ................................Produktbeschreibung ............................Funktionsprinzip..............................Bestimmungsgemäße Verwendung......................... Optionale Ausführungen ........................... 2.3.1 Aqua-Ausführung ..........................Ein-/Ausschalter..............................Optionales Zubehör ............................2.5.1 Ansaugfilter............................2.5.2 Vakuumbegrenzungsventil ......................... 2.5.3 Kondensatablass ..........................Transport ................................Lagerung ................................Installation................................Installationsbedingungen ..........................Anschlussleitungen/-rohre ..........................5.2.1 Sauganschluss ............................5.2.2 Abluftanschluss.............................
- Seite 3 Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können.
- Seite 4 2 | Produktbeschreibung Produktbeschreibung Beschreibung Sauganschluss Abluftanschluss Ölschauglas Ölablassschraube (unter der Abdeckung) Typenschild Motorklemmenkasten Rückschlagventil (integriert) Richtungspfeil Kühllufteinlass Kühlluftauslass Augenschraube Kondensatablass (optional) Aqua-Ausführung: Kondensatablassschraube befindet sich unter der Abdeckung HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird der Ausdruck „Maschine“ mit dem Ausdruck „Vakuumpumpe“ bezeichnet. HINWEIS Abbildungen.
- Seite 5 Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist für die Installation in Innenräumen ausgelegt. Für Installationen im Freien wenden Sie sich bitte an Ihre Busch Vertretung, damit besondere Sicherheitsvorkehrungen getroffen werden können. Die Maschine ist enddruckfest, siehe Technische Daten [➔ 28].
- Seite 6 2 | Produktbeschreibung Optionale Ausführungen Die in den folgenden Kapiteln beschriebenen Ausführungen können kombiniert werden. Die Maschinenausführung kann dem Typenschild (NP) entnommen werden. Ausführungsvariante Codierung Beispiel Standardausführung (keine Variante) MM 0182 A00 Aqua-Version MM 0182 A0A 2.3.1 Aqua-Ausführung Die Aqua-Ausführung ist eine Variante für die Förderung kondensierbarer Dämpfe (Wasser). Diese Maschine hat folgende Sonderausstattung: –...
- Seite 7 Transport | 3 Transport WARNUNG Schwebende Last. Verletzungsgefahr! ● Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. WARNUNG Anheben der Maschine an der Ringschraube des Motors. Verletzungsgefahr! ● Heben Sie die Maschine nicht an der Ringschraube des Motors an. Heben Sie die Maschine nur so an, wie gezeigt.
- Seite 8 4 | Lagerung Lagerung ● Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Lieferumfang ent- haltenen Kappen. Wenn die Maschine länger als 3 Monate eingelagert werden muss: ● Umwickeln Sie die Maschine mit einer Korrosionsschutzfolie. ● Lagern Sie die Maschine in einem geschützten, trockenen und staubfreien Raum, vorzugsweise in der Originalverpackung und bei einer Temperatur zwischen 0 ...
- Seite 9 ● Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen usw. angebracht sind. Wenn die Maschine höher als 1000 Meter über NN installiert wird: ● Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Leistung beschränkt oder die Umgebungstemperatur begrenzt werden.
- Seite 10 ● Stellen Sie sicher, dass die Saug- und Abgas-Anschlussrohre der Maschine so installiert sind, dass der Fluss von potenziellem Kondensat aus den Rohren zur Maschine verhindert wird. ● Busch empfiehlt die Verwendung des optionalen waagerechten Ansaugfilters und des Wasserab- scheiders, um das Kondensat aufzufangen und um zu verhindern, dass das Kondensat in die Ma- schine zurückfliessen kann.
- Seite 11 Installation | 5 5.2.2 Abluftanschluss ANMERKUNG Der Gasdurchfluss abluftseitig ist versperrt. Gefahr der Beschädigung der Maschine! ● Stellen Sie sicher, dass das Gas am Auslass ungehindert entweichen kann. Schließen Sie keines- falls den Ablauf, drosseln Sie ihn nicht und verwenden Sie ihn nicht als Druckluftquelle. Anschlussgröße(n): –...
- Seite 12 Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 28] und Öl [➔ 30].
- Seite 13 Elektromagnetische Verträglichkeit. ● Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektromagnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. ● Die EMV-Klasse der Maschine muss die Anforderungen Ihres Versorgungsnetzes erfüllen, bei Be- darf muss eine zusätzliche Entstörvorrichtung vorgesehen werden (für die EMV-Klasse der Ma-...
- Seite 14 ● Wenn die Maschine mit einem Netzanschluss ausgestattet ist, muss eine Fehlerstrom-Schutzein- richtung installiert werden, um Personen im Falle einer defekten Isolierung zu schützen. ● Busch empfiehlt, eine Fehlerstrom-Schutzeinrichtung vom Typ B zu installieren, die für die Elektroinstallation geeignet ist. ● Installieren Sie einen verriegelbaren Trennschalter oder einen Not-Aus-Schalter an der Stromzu- fuhr, damit die Maschine im Notfall vollständig vom Strom getrennt werden kann.
- Seite 15 Elektrischer Anschluss | 6 Dreieck-Schaltung (Niederspannung): Stern-Schaltung (Hochspannung): Doppelstern-Schaltung, Mehrspannungsmotor mit 9 Pins (Niederspannung): Stern-Schaltung, Mehrspannungsmotor mit 9 Pins (Hochspannung): Instruction Manual MINK MM 0084 - 0182 A_DE_de 15 | 36...
- Seite 16 7 | Inbetriebnahme Inbetriebnahme ANMERKUNG Schmieren einer trockenlaufenden Maschine (Verdichtungsraum). Gefahr der Beschädigung der Maschine! ● Den Verdichtungsraum der Maschine nicht mit Öl oder Fett schmieren. ACHTUNG Während des Betriebs kann die Oberfläche der Maschine Temperaturen von über 70 °C errei- chen.
- Seite 17 Die Aqua-Ausführung ist eine Variante für die Förderung kondensierbarer Dämpfe (Wasser). Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Förderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: Vor dem Prozess: ●...
- Seite 18 Verletzungsgefahr! Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. ● Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. ● Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihre Busch Servicevertretung. ANMERKUNG Verwendung ungeeigneter Reinigungsmittel. Risiko der Entfernung von Aufklebern mit Sicherheitshinweisen und der Entfernung von Schutzlackierung! ●...
- Seite 19 Alle 20000 Stunden ● Öl wechseln. Das Ölwechselintervall von 20000 Betriebsstunden gilt nur für von Busch zugelassene Öle. Die Ölwechselintervalle sind stark von den Betriebsbedingungen abhängig. Bei extremer Bela- stung kann sich das Ölwechselintervall bis auf ca. 5000 Be- triebsstunden verkürzen. Andere Öle können das Wechselin- tervall verkürzen.
- Seite 20 8 | Wartung Von Staub und Schmutz befreien Beschreibung 4-mm-Innensechskantschlüssel Lüftungsgitter, Ventilatoren, Saugsieb und Kühlrippen reinigen 20 | 36 Instruction Manual MINK MM 0084 - 0182 A_DE_de...
- Seite 21 Ölwechsel ANMERKUNG Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Ölablasswerkzeug: Lagerung und Installation Instruction Manual MINK MM 0084 - 0182 A_DE_de 21 | 36...
- Seite 22 8 | Wartung Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 28] und Öl [➔ 30]. Beschreibung 4-mm-Innensechskantschlüssel Das Ölniveau sollte über die gesamte Lebensdauer des Öls konstant bleiben. Wenn das Niveau sinkt, ist es ein Anzeichen von Undichtigkeit und die Maschine muss repariert werden. 22 | 36 Instruction Manual MINK MM 0084 - 0182 A_DE_de...
- Seite 23 Effizienzverlust! ● Jegliches Zerlegen der Maschine, das über die in der vorliegenden Betriebsanleitung beschriebe- nen Vorgehensweisen hinausgeht, sollte von einem von Busch autorisierten Techniker durchge- führt werden. Gehen Sie folgendermaßen vor, wenn mit der Maschine Gas befördert wurde, das mit gesundheits- gefährdenden Fremdstoffen kontaminiert war:...
- Seite 24 10 | Außerbetriebnahme Außerbetriebnahme GEFAHR Stromführende Drähte. Stromschlaggefahr. ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Lassen Sie die Maschine zuerst abkühlen, bevor Sie sie anfassen. ● Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhin- dern.
- Seite 25 Verwendung von nicht-originalen (nicht Busch) Ersatzteilen. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu ver- wenden, um die ordnungsgemäße Funktion der Maschine und die Einhaltung der Gewährlei- stungsbedingungen sicherzustellen.
- Seite 26 12 | Störungsbehebung Störungsbehebung GEFAHR Stromführende Drähte. Stromschlaggefahr. ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Lassen Sie die Maschine zuerst abkühlen, bevor Sie sie anfassen. Beschreibung Saugsieb Kupplung Problem Mögliche Ursache Behebung Die Maschine startet nicht.
- Seite 27 Das Ölniveau ist zu niedrig. ● Füllen Sie Öl auf. Zur Behebung von Problemen, die nicht in der Störungsbehebungstabelle aufgeführt sind, wenden Sie sich bitte an Ihre Busch Vertretung. Instruction Manual MINK MM 0084 - 0182 A_DE_de 27 | 36...
- Seite 28 155 ** 155 ** Pfund 330 ** 330 ** * Wenden Sie sich bei höheren oder niedrigeren Temperaturen an Ihre Busch Vertretung. ** das Gewicht kann je nach Auftragskonfiguration abweichen. 28 | 36 Instruction Manual MINK MM 0084 - 0182 A_DE_de...
- Seite 29 150 ** 160 ** Pfund 330 ** 365 ** * Wenden Sie sich bei höheren oder niedrigeren Temperaturen an Ihre Busch Vertretung. ** das Gewicht kann je nach Auftragskonfiguration abweichen. Instruction Manual MINK MM 0084 - 0182 A_DE_de 29 | 36...
- Seite 30 0831 164 884 0831 168 352 Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Bitte kontaktieren Sie Ihre Busch Vertretung für weitere Informationen. Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt werden muss. Öleignung ●...
- Seite 31 übergeordnete Maschine bzw. Anlage auf Konformität prüfen, eine Konformitätserklärung ausstellen und die CE-Kennzeichnung anbringen. Hersteller Busch Produktions GmbH Schauinslandstr. 1 DE-79689 Maulburg Erklärung für die Maschine: MINK MM 0084 A; MINK MM 0104 A; MINK MM 0142 A; MINK MM 0182 A Erfüllt/Erfüllen alle relevanten Bestimmungen aus EU-Richtlinien: – „Maschinenrichtlinie“ 2006/42/EG –...
- Seite 32 Busch Produktions GmbH Schauinslandstr. 1 DE-79689 Maulburg Erklärung für die Maschine: MINK MM 0084 A; MINK MM 0104 A; MINK MM 0142 A; MINK MM 0182 A Erfüllt/Erfüllen alle relevanten Bestimmungen aus britischen Richtlinien: – Verordnung über die Lieferung von Maschinen (Sicherheit) 2008 –...
- Seite 33 H inweise Hinweise Instruction Manual MINK MM 0084 - 0182 A_DE_de 33 | 36...
- Seite 34 Hinweise 34 | 36 Instruction Manual MINK MM 0084 - 0182 A_DE_de...
- Seite 35 Hinweise Instruction Manual MINK MM 0084 - 0182 A_DE_de 35 | 36...
