Elektrisch anschließen
WARNUNG
Stromschlaggefahr, Gefahr von Geräteschaden.
Elektrische Installationsarbeiten dürfen nur von ausgebildeten
Fachpersonen durchgeführt werden, die die nachfolgenden Regeln
kennen und beachten:
- IEC 364 bzw. CENELEC HD 384 oder DIN VDE 0100
- IEC-Report 664 oder DIN VDE 0110
- BGV A2 (VBG 4) oder entsprechende nationale Unfallverhütungs-
vorschriften.
VORSICHT
_a
Die unten angegebenen Anschlussschemata sind typisch. Auftrags-
spezifisch oder für bestimmte Märkte können abweichende An-
schlussschemata zutreffen.
Gefahr der Beschädigung des Antriebsmotors!
Das Innere des Antriebsmotorklemmenkastens ist auf
Anleitungen/Schemata zum Anschluss des Motors zu prüfen.
● Den Antriebsmotor elektrisch anschließen
● Den Schutzleiter anschließen

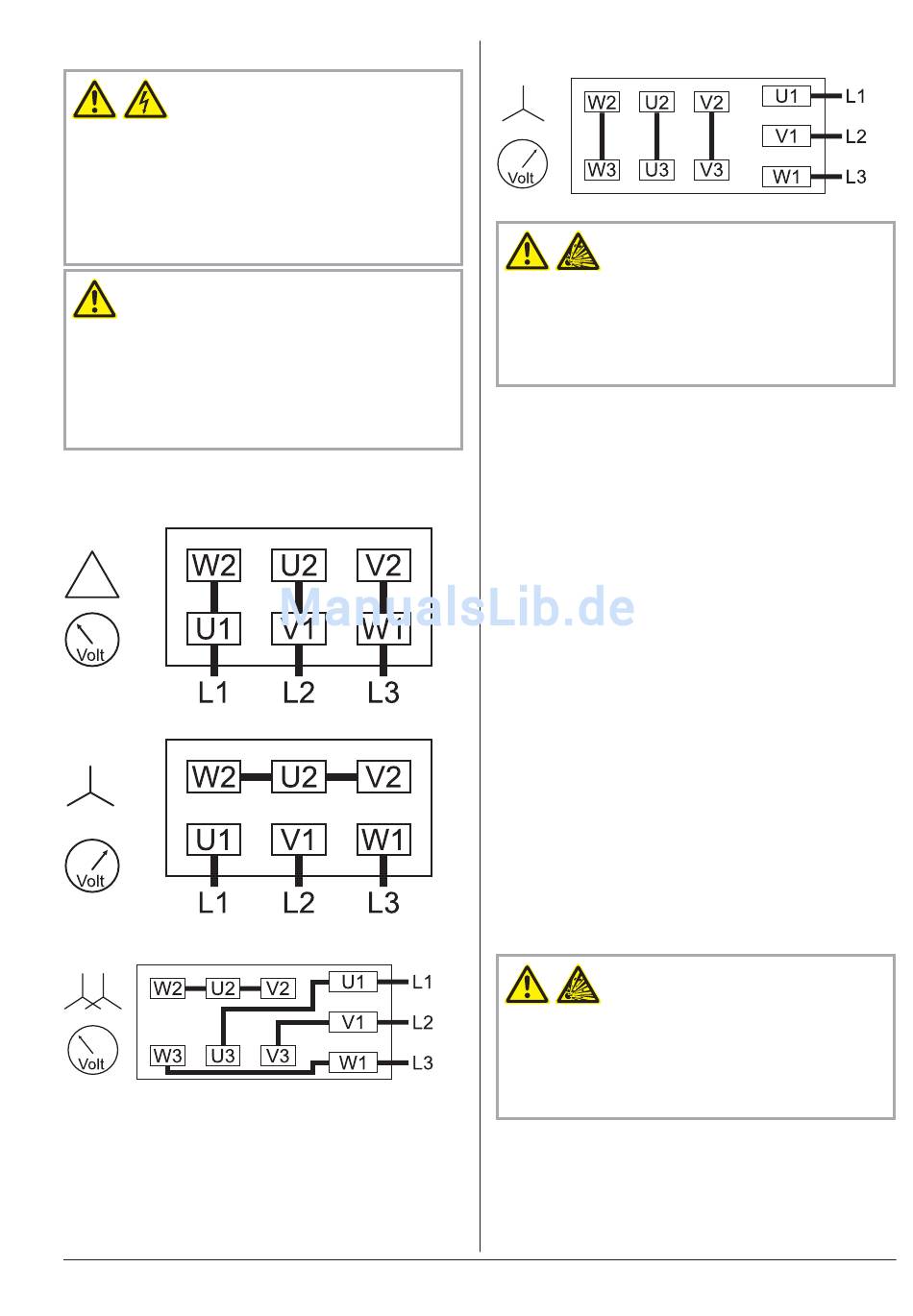

Dreieckschaltung (niedrige Spannung):
Sternschaltung (hohe Spannung):
Doppel-Sternschaltung, Multispannungsmotor (niedrige Spannung):
MM 1324, 1202, 1252, 1322, 1200, 1250, 1320 AV Oxygen
0870137193 / 100927
_ab
Sternschaltung, Multispannungsmotor (hohe Spannung):
VORSICHT
Ein Betrieb in falscher Drehrichtung kann die Vakuumpumpe in kur-
zer Zeit zerstören.
Explosionsgefahr!
Vor der Inbetriebnahme ist sicher zu stellen, dass die Vakuumpumpe
in der richtigen Drehrichtung (Rechtsdrehfeld) betrieben wird.
● Anhand des aufgeklebten/eingegossenen Pfeils (c) die vorgesehe-
ne Drehrichtung feststellen
● Den Antriebsmotor für einen Sekundenbruchteil einschalten
● Das Lüfterrad des Antriebsmotors beobachten und kurz vor dem
Stillstand die Drehrichtung feststellen
Falls die Drehrichtung geändert werden muss:
◆ Zwei beliebige Phasen miteinander vertauschen
Leitungen/Rohre anschließen
● Die Saugleitung anschließen
● Die Abluftleitung anschließen
Installation ohne Abluftleitung:
◆ Sicherstellen, dass der Gasauslass (j) offen ist
● Sicherstellen, dass alle vorgesehenen Abdeckungen, Schutzgitter,
Hauben usw. montiert sind
● Sicherstellen, dass Kühlluftein- und -auslässe nicht zugeklebt und
nicht zugestellt sind und der Kühlluftstrom nicht auf andere Art
und Weise behindert wird
● Sicherstellen, dass die Verplombung angebracht ist

Aufzeichnen von Betriebsparametern

Sobald die Vakuumpumpe unter normalen Einsatzbedingungen betrie-
ben wird:
● Den Antriebsmotorstrom messen und als Referenzwert für künftige
Wartungs- und Störungsbehebungsarbeiten aufzeichnen

Betriebshinweise

Anwendung

WARNUNG
Die Vakuumpumpe ist für einen Betrieb unter den nachfolgend be-
schriebenen Bedingungen ausgelegt.
Bei Missachtung Explosionsgefahr!
Die Vakuumpumpe darf nur unter den nachfolgend beschriebenen
Bedingungen betrieben werden.
_ad
_ad
Installation und Inbetriebnahme
Seite 7
