Sicherstellen, dass für den Antriebsmotor eine Absicherung gegen
Überlastung nach EN 60204-1 (VDE 0113) vorgesehen ist
Sicherstellen, dass der Antrieb der Vakuumpumpe nicht durch elek-
trische oder elektromagnetische Störungen aus dem Netz beein-
flusst wird, gegebenfalls mit dem Busch Service abstimmen
Bei ortsbeweglicher Aufstellung:
Den elektrischen Anschluss mit Kabeldurchführungen ausfüh-
ren, die die Funktion einer Zugentlastung übernehmen
Installation
Aufstellen
Sicherstellen, dass die installationsseitigen Voraussetzungen
(
Seite 5) erfüllt sind
Die Vakuumpumpe am Einbauort abstellen bzw. montieren
Elektrisch anschließen
WARNUNG
Stromschlaggefahr, Gefahr von Geräteschaden.
Elektrische Installationsarbeiten dürfen nur von ausgebildeten
Fachpersonen durchgeführt werden, die die nachfolgenden Regeln
kennen und beachten:
- IEC 364 bzw. CENELEC HD 384 oder DIN VDE 0100
- IEC-Report 664 oder DIN VDE 0110
- BGV A2 (VBG 4) oder entsprechende nationale Unfallverhütungs-
vorschriften.
Den Antriebsmotor elektrisch anschließen
Den Schutzleiter anschließen

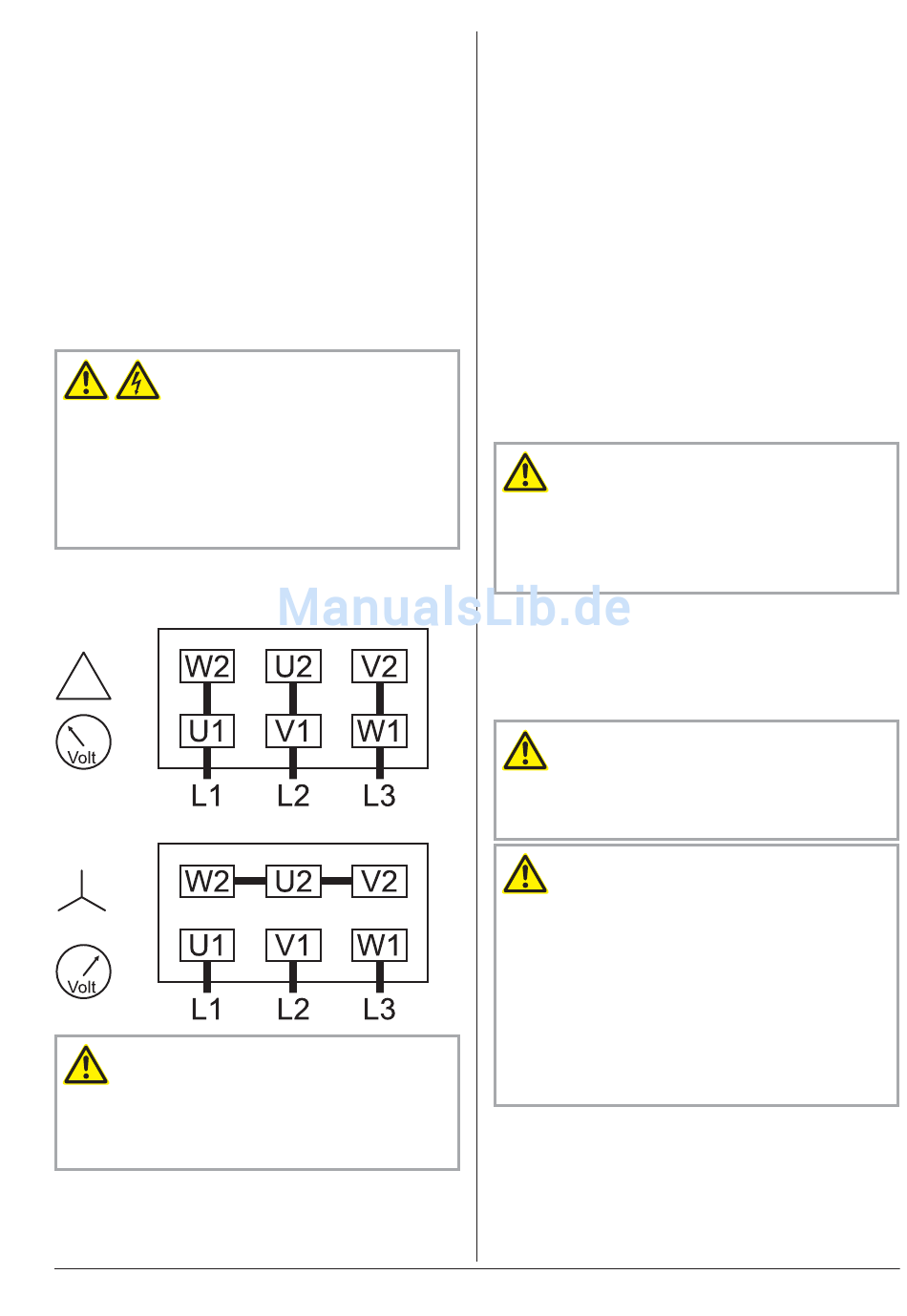

Dreieckschaltung (niedrige Spannung):
Sternschaltung (hohe Spannung):
VORSICHT
_a
Ein Betrieb in falscher Drehrichtung kann die Vakuumpumpe in kur-
zer Zeit zerstören.
Vor der Inbetriebnahme ist sicher zu stellen, dass die Vakuumpumpe
in der richtigen Drehrichtung (Rechtsdrehfeld) betrieben wird.
Anhand des aufgeklebten/eingegossenen Pfeils die vorgesehene
Drehrichtung feststellen
Den Antriebsmotor für einen Sekundenbruchteil einschalten
KB/KC 0040 D
0870152112 / 110705
_ab
Das Lüfterrad des Antriebsmotors beobachten und kurz vor dem
Stillstand die Drehrichtung feststellen
Falls die Drehrichtung geändert werden muss:
Zwei beliebige Phasen miteinander vertauschen
Leitungen/Rohre anschließen
Wenn die Saugleitung mit einem Absperrventil versehen ist:
Die Saugleitung anschließen
Die Abluftleitung anschließen
Installation ohne Abluftleitung:
Sicherstellen, dass der Gasauslass (h) offen ist
Sicherstellen, dass alle vorgesehenen Abdeckungen, Schutzgitter,
Hauben usw. montiert sind
Sicherstellen, dass Kühlluftein- und -auslässe nicht zugeklebt und
nicht zugestellt sind und der Kühlluftstrom nicht auf andere Art
und Weise behindert wird
Auffüllen mit Öl
Wenn die Vakuumpumpe mit Konservierungsöl behandelt worden ist:
Die Reste von Konservierungsöl ablassen
VORSICHT
_a
Der Versand der Vakuumpumpe erfolgt ohne Öl.
Ein Betrieb ohne Öl zerstört die Vakuumpumpe in kürzester Zeit.
Vor der Inbetriebnahme ist unbedingt sicher zu stellen, dass Öl ein-
gefüllt ist.
Die Vakuumpumpe wird ohne Öl geliefert (Ölspezifikation
Öl).
Ca. 0,8 Liter Öl gemäß Tabelle Öl (
Hinweis: Die Mengenangabe in dieser Betriebsanleitung ist ein Richt-
wert. Maßgeblich für die einzufüllende Menge ist die Anzeige am
Schauglas (b).
VORSICHT
_a
Das Einfüllen von Öl durch den Sauganschluss (g) führt zum Bruch
der Schieber und damit zur Zerstörung der Vakuumpumpe.
Öl darf nur durch die Einfüllöffnung (c) eingefüllt werden.
VORSICHT
_a
Der Ölabscheider ist während des Betriebs mit heißem, unter Druck
stehendem Ölnebel gefüllt.
Verletzungsgefahr durch heißen Ölnebel bei offener Einfüllöffnung.
Verletzungsgefahr beim Absprengen einer nur lose eingesetzten
Verschlussschraube (c).
Die Verschlussschraube (c) darf nur bei Stillstand der Vakuumpumpe
entfernt werden.
Die Vakuumpumpe darf nur mit fest eingesetzter Verschlussschrau-
be (c) betrieben werden.
Die Verschlussschraube (c) der Einfüllöffnung entfernen
Ca. 0,8 Liter Öl einfüllen
Sicherstellen, dass sich der Füllstand zwischen der MIN und der
MAX-Markierung des Schauglases (b) befindet
Sicherstellen, dass der Dichtring in die Verschlussschraube (c) der
Einfüllöffnung eingesetzt und unbeschädigt ist, gegebenenfalls er-
setzen
Seite 21) bereithalten
Installation und Inbetriebnahme
Seite 21:
