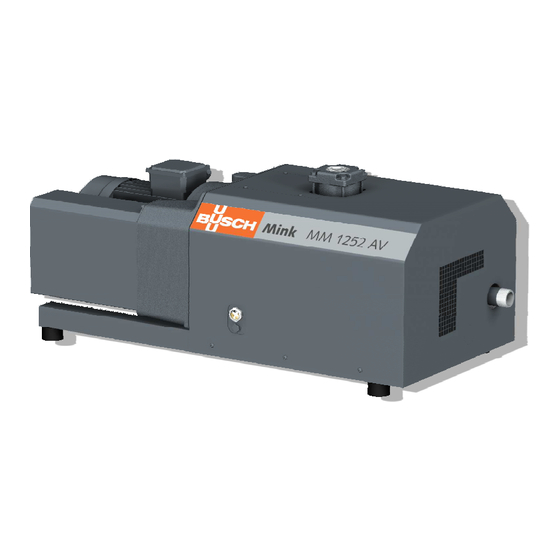

Betriebsanleitung Mink Klauen-Vakuumpumpen MM 1324 AV, MM 1202 AV, MM 1252 AV, MM 1322 AV Busch Produktions GmbH Schauinslandstraße 1, 79689 Maulburg Deutschland 0870133275/A0001_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 24.07.2017...
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Kontaktperson von Busch. Nachdem Sie das Handbuch sorgfältig durchgelesen haben, bewahren Sie es auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können.
2 | Produktbeschreibung Produktbeschreibung Sauganschluss Ölablassschraube Auslassanschluss Kühllufteinlass Ölschauglas Kühlluftauslass HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die Vakuumpumpe mit dem Ausdruck „Maschine“ be- zeichnet. 2.1 Funktionsprinzip Die Maschine funktioniert nach dem Klauenprinzip. 4 / 24 0870133275_MM1324AV,MM1202AV,MM1252AV,MM1322AV_A0001_IM_de...
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder me- chanischen Belastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist nicht in der Lage, den Enddruck aufrechtzuerhalten. Der niedrigste zu- lässige Enddruck ist vom Typenschild der Maschine zu entnehmen.
4 | Lagerung Maschinengewicht: siehe technische Daten oder Typenschild Beide Ringschrauben verwenden, wenn eine zweite Ringschraube montiert ist! • Prüfen Sie die Maschine auf Transportschäden. Falls die Maschine auf einer Bodenplatte befestigt ist, gehen Sie folgendermaßen vor: • Entfernen Sie die Befestigung. WARNUNG Anheben der Maschine an der Ringschraube des Motors.
• Der Leitungsquerschnitt der Anschlussleitungen muss über die gesamte Länge mindes- tens denselben Querschnitt wie die Anschlüsse der Maschine aufweisen. Im Fall sehr langer Anschlussleitungen ist es ratsam, größere Leitungsquerschnitte zu ver- wenden, um Effizienzeinbußen zu vermeiden. Wenden Sie sich an Ihre Kontaktperson von Busch. 0870133275_MM1324AV,MM1202AV,MM1252AV,MM1322AV_A0001_IM_de 7 / 24...
5 | Installation 5.2.1 Sauganschluss ACHTUNG Eindringen von Fremdkörpern oder Flüssigkeiten. Gefahr der Beschädigung der Maschine. Gehen Sie folgendermaßen vor, wenn das angesaugte Gas Staub oder andere Feststoffe enthält: • Installieren Sie einen geeigneten Filter (≤ 5 Mikrometer) vor dem Einlass der Maschine. Anschlussgröße: –...
• Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektro- magnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. • Schließen Sie den Schutzleiter an. • Schließen Sie den Motor an die Stromversorgung an.
5 | Installation 5.4.1 Schaltplan für dreiphasigen Motor Dreieck-Schaltung (Niederspannung): Stern-Schaltung (Hochspannung): Doppelstern-Schaltung, Multispannungs- Stern-Schaltung, Multispannungs-Mo- Motor mit 9 Pins (Niederspannung): tor mit 9 Pins (Hochspannung): Doppelstern-Schaltung, Multispannungs- Stern-Schaltung, Multispannungs-Motor Motor mit 12 Pins (Niederspannung): mit 12 Pins (Hochspannung): Dreieck-Schaltung, Multispannungs-Motor mit 12 Pins (Mittelspannung): ACHTUNG Falsche Drehrichtung.
6.1 Förderung kondensierbarer Dämpfe Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Förderung anderer Dämpfe zu erhalten. Damit die Maschine zur Förderung kondensierender Dämpfe eingesetzt werden kann, muss sie mit einer Korrosionsschutzbeschichtung (Aqua-Ausführung) und einem Ablass- ventil im Schalldämpfer ausgerüstet werden.
Alle 20.000 Stunden • Das Öl wechseln. Das Ölwechselintervall von 20.000 Betriebsstunden gilt nur für von Busch zugelassene Öle. Die Ölwechselinter- valle sind stark von den Betriebsbedingungen abhängig. Bei extremer Belastung kann sich das Ölwechselintervall bis auf ca. 5.000 Betriebsstunden verkürzen. Auch an- dere Öle können das Wechselintervall verkürzen.
Wartung | 7 • Warten Sie nach dem Abschalten der Maschine 1 Minute, bevor Sie den Ölstand am Ölschauglas (OSG) kontrollieren. Das Ölniveau sollte über die gesamte Lebensdauer des Öls konstant sein. Wenn das Ni- veau sinkt, ist das Getriebe undicht und die Maschine muss repariert werden. •...
7 | Wartung 7.4 Ölwechsel Putzlappen Ablaufwanne Das Ölniveau sollte über die gesamte Lebensdauer des Öls konstant sein. Wenn das Ni- veau sinkt, ist das Getriebe undicht und die Maschine muss repariert werden. 4 mm-Inbusschlüssel Ölstand prüfen 14 / 24 0870133275_MM1324AV,MM1202AV,MM1252AV,MM1322AV_A0001_IM_de...
Fremdstoffen kontaminiert war: • Dekontaminieren Sie die Maschine bestmöglich und geben Sie den Kontaminie- rungsstatus anhand einer „Kontaminationserklärung“ an. Busch akzeptiert ausschließlich Maschinen, denen eine vollständig ausgefüllte und rechtskräftig unterzeichnete „Kontaminationserklärung“ beigefügt ist. Das Formular kann unter www.buschvacuum.com heruntergeladen werden.
0482 137 352 Unterer Teil des Ansaug- Einschließlich Rückschlagventil 0915 000 670 stutzens Saugsieb 0534 000 041 Wenn weitere Ersatzteile erforderlich sind, gehen Sie folgendermaßen vor: • Fordern Sie bei Ihrer Kontaktperson von Busch die detaillierte Ersatzteilliste an. 16 / 24 0870133275_MM1324AV,MM1202AV,MM1252AV,MM1322AV_A0001_IM_de...
(IS). aufgebaut werden. Der Einlassfiltereinsatz • Tauschen Sie den Einlass- (optional) ist teilweise ver- filtereinsatz aus. stopft. Interne Bauteile sind ver- • Lassen Sie die Maschine schlissen oder beschädigt. reparieren (wenden Sie sich an Busch). 0870133275_MM1324AV,MM1202AV,MM1252AV,MM1322AV_A0001_IM_de 17 / 24...
Seite 18
Einlass ist zu hoch. Gaseinlasstemperatur, sie- he Technische Daten [} 19]. Der Ölstand ist zu niedrig. • Füllen Sie Öl auf. Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Kontaktperson von Busch. 18 / 24 0870133275_MM1324AV,MM1202AV,MM1252AV,MM1322AV_A0001_IM_de...
Busch Produktions GmbH Schauinslandstr. 1 DE-79689 Maulburg Erklärung für Maschine(n) vom Typ: Mink MM 1324 AV; MM 1202 AV; MM 1252 AV; MM 1322 AV mit Seriennummer von D1701 … bis D1852 … wurde(n) gemäß folgenden EU-Normen gefertigt: – „Maschinenrichtlinie“ 2006/42/EG –...
