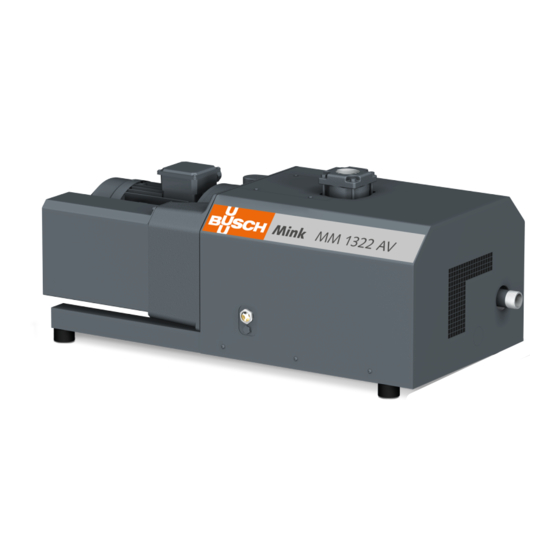

- Seite 1 Betriebsanleitung Mink Klauen-Vakuumpumpen MM 1324 AV, MM 1202 AV, MM 1252 AV, MM 1322 AV Busch Produktions GmbH Schauinslandstraße 1, 79689 Maulburg Deutschland 0870133275/A0004_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 25.02.2019...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit ........................3 2 Produktbeschreibung ....................4 2.1 Funktionsprinzip ....................5 2.2 Anwendungsbereich ..................... 5 2.3 Varianten ......................6 2.3.1 Gasdichte Ausführung ................6 2.3.2 Aqua-Ausführung ..................7 2.4 Optionales Zubehör....................7 2.4.1 Einlassfilter....................7 2.4.2 Vakuumbegrenzungsventil.................7 3 Transport ........................7 4 Lagerung........................ -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Kontaktperson von Busch. Nachdem Sie das Handbuch sorgfältig durchgelesen haben, bewahren Sie es auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
2 | Produktbeschreibung Produktbeschreibung Gasdichte Ausführung Aqua-Ausführung Die Maschine kann von der Abbildung abweichen. Sauganschluss Ölablassschraube Auslassanschluss Kühllufteinlass Ölschauglas Kühlluftauslass Typenschild Kondensatablass Motorklemmenkasten Ringschraube Richtungspfeil Druckentlastungsleitung HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die Vakuumpumpe mit dem Ausdruck „Maschine“ be- zeichnet. -
Seite 5: Funktionsprinzip
Gasen konzipiert. Die Förderung anderer Medien führt zu einer erhöhten thermischen und/oder mechani- schen Belastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine kann keinen Enddruck halten. -
Seite 6: Varianten
2 | Produktbeschreibung 2.3 Varianten Die in den nachfolgenden Kapiteln beschriebenen Ausführungen können miteinander kombiniert werden. Die Maschinenausführung ist auf dem Typenschild (NP) angegeben. Variante Codierung Beispiel Standardausführung (keine Variante) MM 1224 AV0 Gasdichte Ausführung MM 1224 AVG Aqua-Ausführung MM 1224 AVA 2.3.1 Gasdichte Ausführung WARNUNG Potentiell gefährliche Medien. -
Seite 7: Aqua-Ausführung
Transport | 3 2.3.2 Aqua-Ausführung Die Aqua-Ausführung ist eine Variante für die Förderung kondensierbarer Dämpfe (Was- ser). Diese Maschine weist folgende Sonderaussstattung auf: – Korrosionsschutzbeschichtung – Kondensatablass (CD) im inneren Schalldämpfer 2.4 Optionales Zubehör 2.4.1 Einlassfilter Der Einlassfilter dient zum Schutz der Maschine vor Staub und anderen Feststoffen im Prozessgas. -
Seite 8: Lagerung
4 | Lagerung WARNUNG Anheben der Maschine an der Ringschraube des Motors. Gefahr schwerer Verletzungen! • Heben Sie die Maschine nicht an der Ringschraube des Motors an. Heben Sie die Ma- schine nur so an, wie vorstehend gezeigt. • Prüfen Sie die Maschine auf Transportschäden. Falls die Maschine auf einer Bodenplatte befestigt ist, gehen Sie folgendermaßen vor: •... -
Seite 9: Anschlussleitungen/-Rohre
• Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen usw. angebracht sind. Wenn die Maschine höher als 1000 Meter über NN installiert wird: • Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Leis- tung beschränkt oder die Umgebungstemperatur begrenzt werden. -
Seite 10: Sauganschluss
Flüssigkeit zurück in die Maschine laufen kann. 5.3 Auffüllen mit Öl ACHTUNG Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust. • Nur von Busch freigegebene und empfohlene Öle verwenden. 10 / 28 0870133275_MM1324AV,MM1202AV,MM1252AV,MM1322AV_A0004_IM_de... -
Seite 11: Elektrischer Anschluss
• Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektro- magnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. • Schließen Sie den Schutzleiter an. • Schließen Sie den Motor an die Stromversorgung an. -
Seite 12: Schaltplan Für Dreiphasigen Motor
5 | Installation ACHTUNG Falscher Anschluss. Gefahr der Beschädigung des Motors. • Die folgenden Schaltpläne stellen typische Verkabelungen dar. Prüfen Sie, ob im Mo- torklemmkasten Anweisungen für die Verkabelung/Schaltpläne vorhanden sind. 5.4.1 Schaltplan für dreiphasigen Motor Dreieck-Schaltung (Niederspannung): Stern-Schaltung (Hochspannung): Doppelstern-Schaltung, Multispannungs- Stern-Schaltung, Multispannungs-Mo- Motor mit 9 Pins (Niederspannung):... -
Seite 13: Inbetriebnahme
Inbetriebnahme | 6 ACHTUNG Falsche Drehrichtung. Gefahr der Beschädigung der Maschine. • Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit schwer beschädigt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Dreh- richtung korrekt ist. • Bestimmen Sie die vorgesehene Drehrichtung anhand des aufgeklebten bzw. einge- prägten Pfeils. -
Seite 14: Förderung Kondensierbarer Dämpfe
Unterlassen ordnungsgemäßer Wartung der Maschine. Verletzungsgefahr! Risiko eines vorzeitigen Maschinenausfalls und Effizienzverlust! • Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ihnen gerne weiter. • Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhindern. -
Seite 15: Wartungsplan
• Reinigen Sie die Maschine von Staub und Schmutz. Nur für die gasdichte Ausfüh- Abhängig von den Anforderungen an die Gasdichtheit: rung • Ersetzen Sie die Dichtringe (kontaktieren Sie Busch). Alle 5000 Stunden, spätestens nach 2 Jahren Nur für die gasdichte Ausfüh- •... -
Seite 16: Von Staub Und Schmutz Befreien
7.3 Von Staub und Schmutz befreien 4 mm-Inbusschlüssel Lüftungsgitter und Kühlrippen reinigen 7.4 Ölwechsel ACHTUNG Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust. • Nur von Busch freigegebene und empfohlene Öle verwenden. 16 / 28 0870133275_MM1324AV,MM1202AV,MM1252AV,MM1322AV_A0004_IM_de... - Seite 17 Wartung | 7 Putzlappen Ablaufwanne Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 23] und Öl [► 23]. 4 mm-Inbusschlüssel Ölstand prüfen Das Ölniveau sollte über die gesamte Lebensdauer des Öls konstant sein. Wenn das Ni- veau sinkt, ist das Getriebe undicht und die Maschine muss repariert werden. 0870133275_MM1324AV,MM1202AV,MM1252AV,MM1322AV_A0004_IM_de 17 / 28...
-
Seite 18: Wartung Der Druckentlastungsleitungen (Nur Gasdichte Ausführung)
7 | Wartung 7.5 Wartung der Druckentlastungsleitungen (Nur gasdichte Ausführung) WARNUNG Potentiell gefährliche Medien. Vergiftungsgefahr! Infektionsgefahr! • Persönliche Schutzkleidung bei hohen Konzentrationen des Mediums in der Umge- bungsluft Ihrer Maschine tragen. • Die Druckentlastungsleitungen(PRL) auf Verstopfung kontrollieren wie es in den nach- folgenden Abbildungen beschrieben ist. - Seite 19 Gefahr die Maschine zu beschädigen! • Die Druckluft auf 0,2 bar(g) mit Hilfe des Druckreglers einstellen. Sind die Druckentlastungsleitungen verstopft: • Entfernen Sie die Verschmutzungen oder lassen Sie die Maschine reparieren (Busch kontaktieren). Muttern anziehen Leitungen wieder anbauen 0870133275_MM1324AV,MM1202AV,MM1252AV,MM1322AV_A0004_IM_de 19 / 28...
-
Seite 20: Instandsetzung
Fremdstoffen kontaminiert war: • Dekontaminieren Sie die Maschine bestmöglich und geben Sie den Kontaminie- rungsstatus anhand einer „Kontaminationserklärung“ an. Busch akzeptiert ausschließlich Maschinen, denen eine vollständig ausgefüllte und rechtskräftig unterzeichnete „Kontaminationserklärung“ beigefügt ist. Das Formular kann unter www.buschvacuum.com heruntergeladen werden. -
Seite 21: Ersatzteile
Mit Rückschlagventil 0916 000 670 Saugsieb 0534 000 041 Wenn weitere Ersatzteile erforderlich sind, gehen Sie folgendermaßen vor: • Fordern Sie bei Ihrer Kontaktperson von Busch die detaillierte Ersatzteilliste an. 11 Störungsbehebung GEFAHR Stromführende Drähte. Stromschlaggefahr. • Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. - Seite 22 Einlass ist zu hoch. Gaseinlasstemperatur, sie- he Technische Daten [► 23]. Der Ölstand ist zu niedrig. • Füllen Sie Öl auf. Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Kontaktperson von Busch. 22 / 28 0870133275_MM1324AV,MM1202AV,MM1252AV,MM1322AV_A0004_IM_de...
-
Seite 23: Technische Daten
Ungefähres Gewicht ~240 / 245 ~240 / 290 ~260 / 300 ~240 / 270 (50Hz / 60Hz) * Bei höheren oder niedrigeren Temperaturen wenden, kontaktieren Sie Busch für weitere Informationen. 13 Öl VS 150 VSB 100 ISO-VG Teilenummer 1 L-Verpackung 0831 164 883 0831 168 351 Teilenummer 5 L-Verpackung... -
Seite 24: Eu-Konformitätserklärung
Hersteller Busch Produktions GmbH Schauinslandstr. 1 DE-79689 Maulburg Erklärung für Maschine(n) vom Typ: Mink MM 1324 AV; MM 1202 AV; MM 1252 AV; MM 1322 AV wurde(n) gemäß folgenden EU-Normen gefertigt: – „Maschinenrichtlinie“ 2006/42/EG – „Richtlinie über elektromagnetische Verträglichkeit“ 2014/30/EU –... - Seite 25 Notizen...
