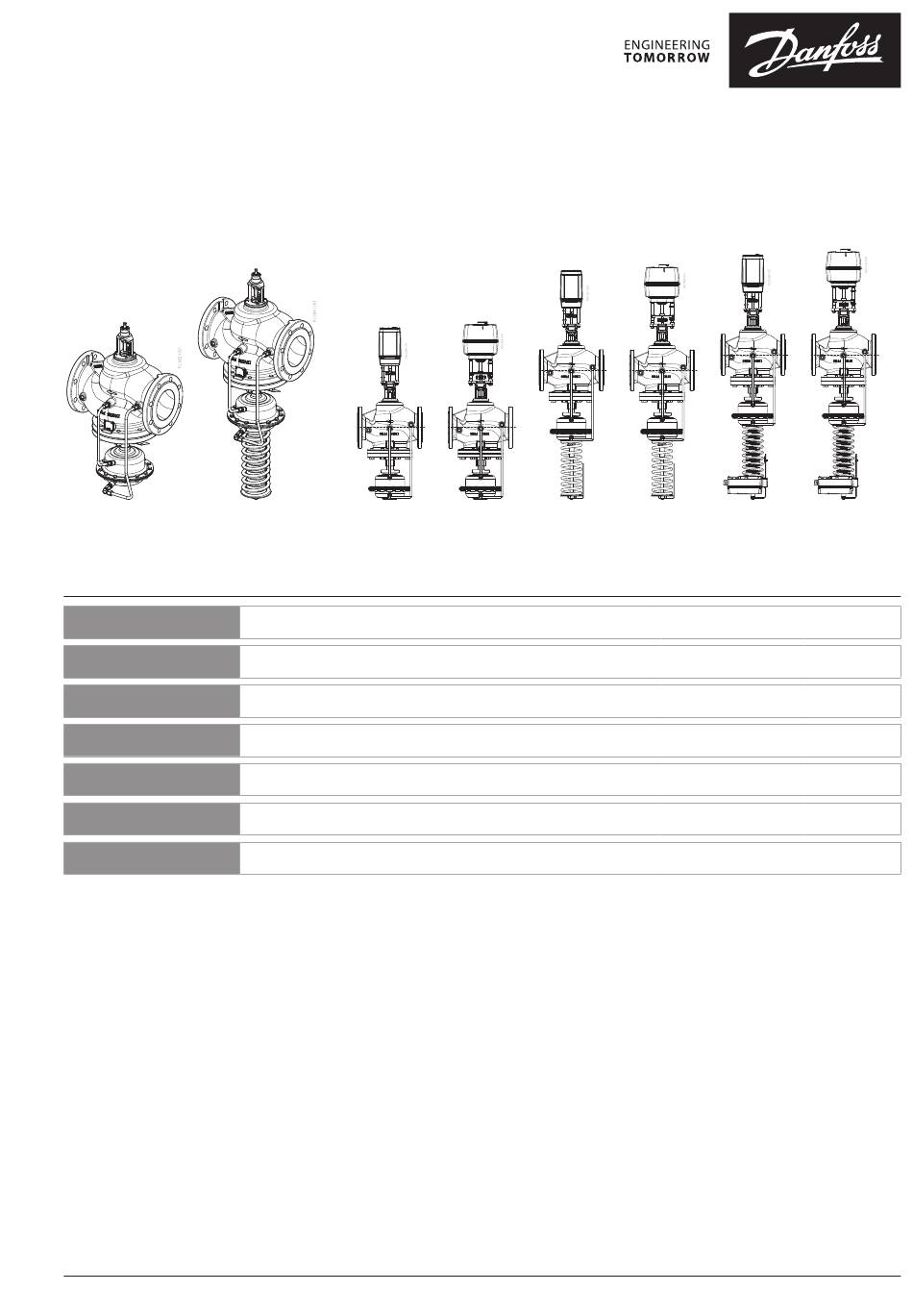

Operating Guide
AFQM 2, AFQMP 2 (PN 16/25/40)
AFQM 2 PN16/25/40
AFQMP 2 PN16/25
DN 65-250
DN 65-250
ENGLISH
DEUTSCH
FRANÇAIS
ITALIANO
POLSKI
РУССКИЙ
中文
© Danfoss | 2020.11
AFQM 2
PN 16/25/40
DN 65-125 +
AMV(E) 55/56
Flow Controller with integrated control valve
AFQM 2, AFQMP 2
Durchflussregler mit integriertem Motorstellventil
AFQM 2, AFQMP 2
Contrôleur de débit avec vanne de régulation intégrée
AFQM 2, AFQMP 2
Regolatore di portata con valvola di regolazione integrata
AFQM 2, AFQMP 2
Regulator przepływu ze zintegrowanym zaworem regulacyjnym
AFQM 2, AFQMP 2
Регулятор расхода со встроенным регулирующим клапаном
AFQM 2, AFQMP 2
内置自力式压差控制器的流量调节阀 AFQM 2、 AFQM 2
AFQM 2
AFQMP 2
PN 16/25/40
PN 16/25
DN 65-250 +
DN 65-125 +
AMV(E) 65x
AMV(E) 55/56
AFQMP 2
AFQMP 2 /
PN 16/25
AMEi 6 iSET
DN 65-250 +
PN 16/25
AMV(E) 65x
DN 65-125 +
AMV(E) 55/56
www.danfoss.com
www.danfoss.com
www.danfoss.com
www.danfoss.com
www.danfoss.pl
www.danfoss.com
www.danfoss.com
AQ30706665741801-010103 | 1
AFQMP 2 /
AMEi 6 iSET
PN 16/25
DN 65-250 +
AMV(E) 65x
Page 8
Seite 9
Page 10
Pagina 11
Strona 13
Страница 14
第 15 页
