Datenblatt
Anwendung
Bestellung und Daten
Max. Betriebsdruck
6 bar
Max. Differenzdruck
0,6 bar
Prüfdruck
10 bar
Max. Vorlauftemperatur
90 ° C
Zubehör
DKCD

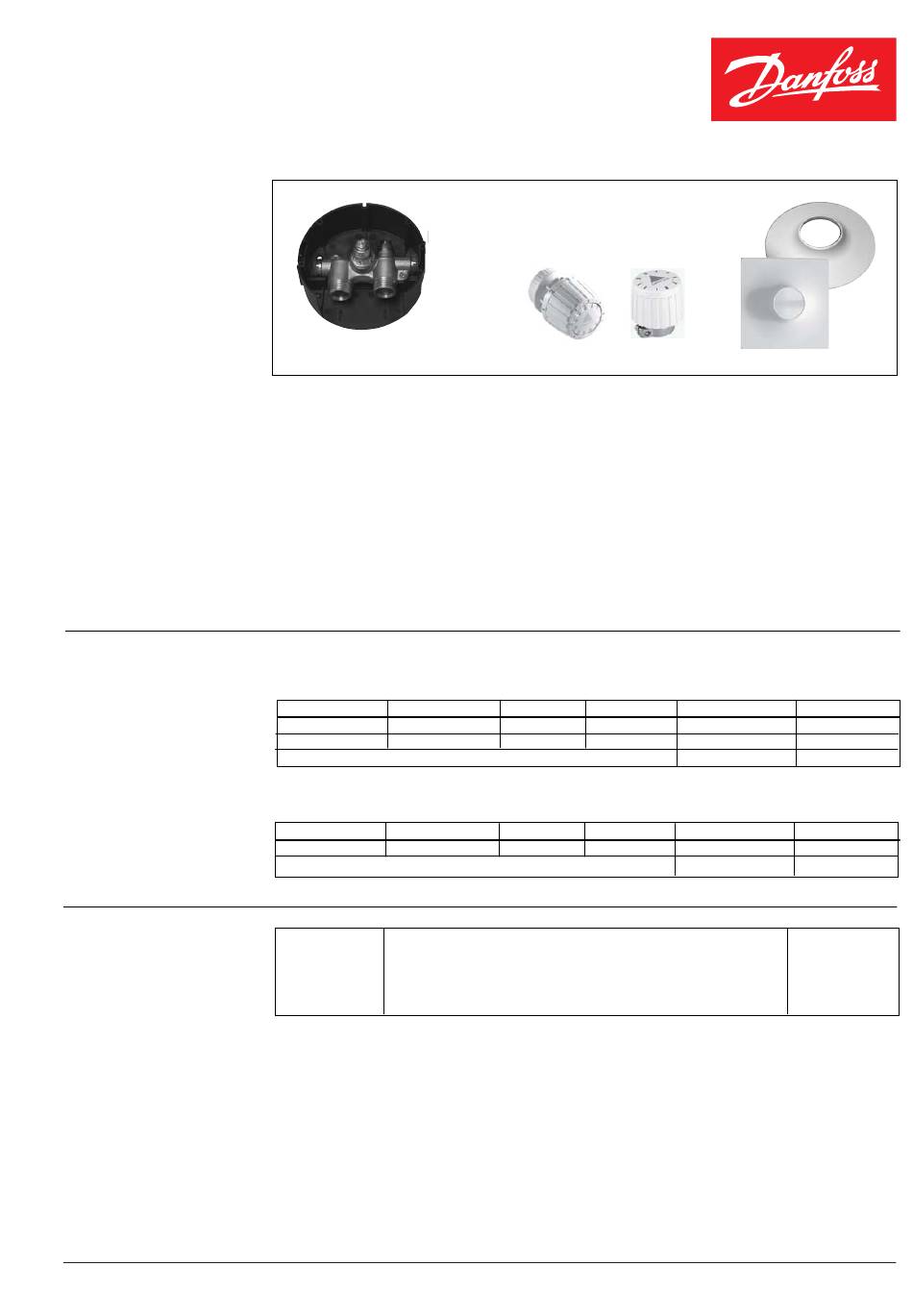

Fußbodenheizungsventil FHV
Einzelraumregelung
oder Fußbodentemperierung
Wandeinbaukasten
Das Fußbodenheizungsventil FHV wird zur Einzel-
raumregelung von Fußbodenheizungen oder zur
Fußbodentemperierung in Verbindung mit Heizkör-
pern eingesetzt. Danfoss bietet dazu drei ver-
schiedene Varianten:
- FHV-R zur Fußbodentemperierung durch ein
Rücklaufventil mit Fühlerelement FJVR als
Temperaturbegrenzer. Zur Raumbeheizung sind
zusätzlich Heizkörper vorhanden.
- FHV-A zur Raumtemperaturregelung über
Fußbodenheizflächen oder Heizkörper durch ein
voreinstellbares Thermostatventil mit einem
Fühlerelement Typ RA 2000.

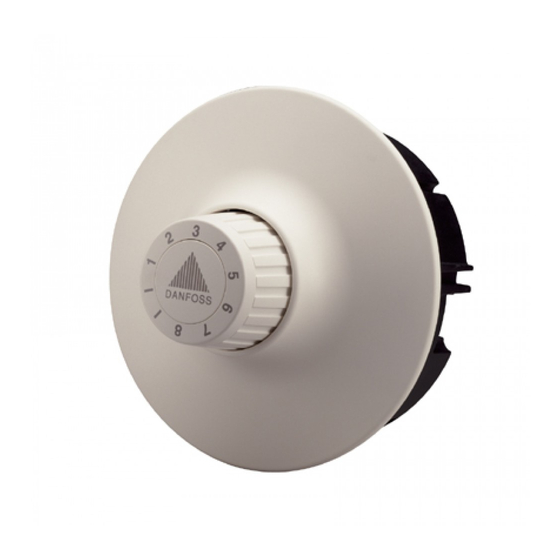

FHV-R mit Wandeinbaukasten zur Fußbodentemperierung, mit Abdeckung und Ventil
(Rücklauftemperaturbegrenzer). Zur Regelung der Rücklauftemperatur ist ein Fühlerelement Typ FJVR
erforderlich.
Typ
Abdeckung (mm)
FHV-R
rund Ø178
FHV-R
178 X 178
FJVR Fühler
FHV-A mit Wandeinbaukasten für Fußbodenheizungen, mit Abdeckung und voreinstellbarem Ventil
Typ RA. Zur Regelung der Raumtemperatur ist ein Fühlerelement Typ RA 2000 erforderlich.
Typ
Abdeckung (mm)
FHV-A
rund Ø178
RA 2990
Eingebauter Fühler
Werkzeug
Montagehilfe mit integrierter Wasserwaage
Abdeckung
Ø178 mm für FHV-R/A
Abdeckung
178 x178 mm für FHV-R/A
Verlängerung
17,9 mm für FHVA mit RA Fühler
Verlängerung
17,9 mm für FHV-R mit FJVR Fühler
VD.31.A4.13
© Danfoss 5/2004
Fühler RA 2000, FJVR
Hinweis: Bitte beachten Sie, dass die für das
jeweilige System zulässige Vorlauftemperatur nicht
überschritten wird.
Alle Gehäuse verfügen über einen integrierten
Entlüftungsstopfen. Der Rohranschluss am ¾"
Außengewinde erfolgt mittels Klemmverbinder.
Das FHV-R empfehlen wir bis zu einer zu regelnden
Fußbodenfläche von 10 m². Die Montage von
FHV-R erfolgt im Rücklauf des Fußbodenheiz-
kreises. Dagegen ist FHV-A im Vorlauf des
Fußbodenheizkreises zu montieren.
Bei FHV-A ermöglicht die integrierte Voreinstellung
den hydraulischen Abgleich.
Anschluss
k
(m
3
/h)
vs
G 3/4" A
0,88
G 3/4" A
0,88
Anschluss
k
(m
3
/h)
vs
G 3/4" A
0,04-0,79
Abdeckungen
Regelbereich °C
Bestell-Nr.
-
003L1000
-
003L1006
10 -50
003L1040
Regelbereich °C
Bestell-Nr.
-
003L1001
5 - 26
013G2990
003L1338
003L1050
003L1052
003L1035
003L1036
1
