Elektrische Anschlüsse

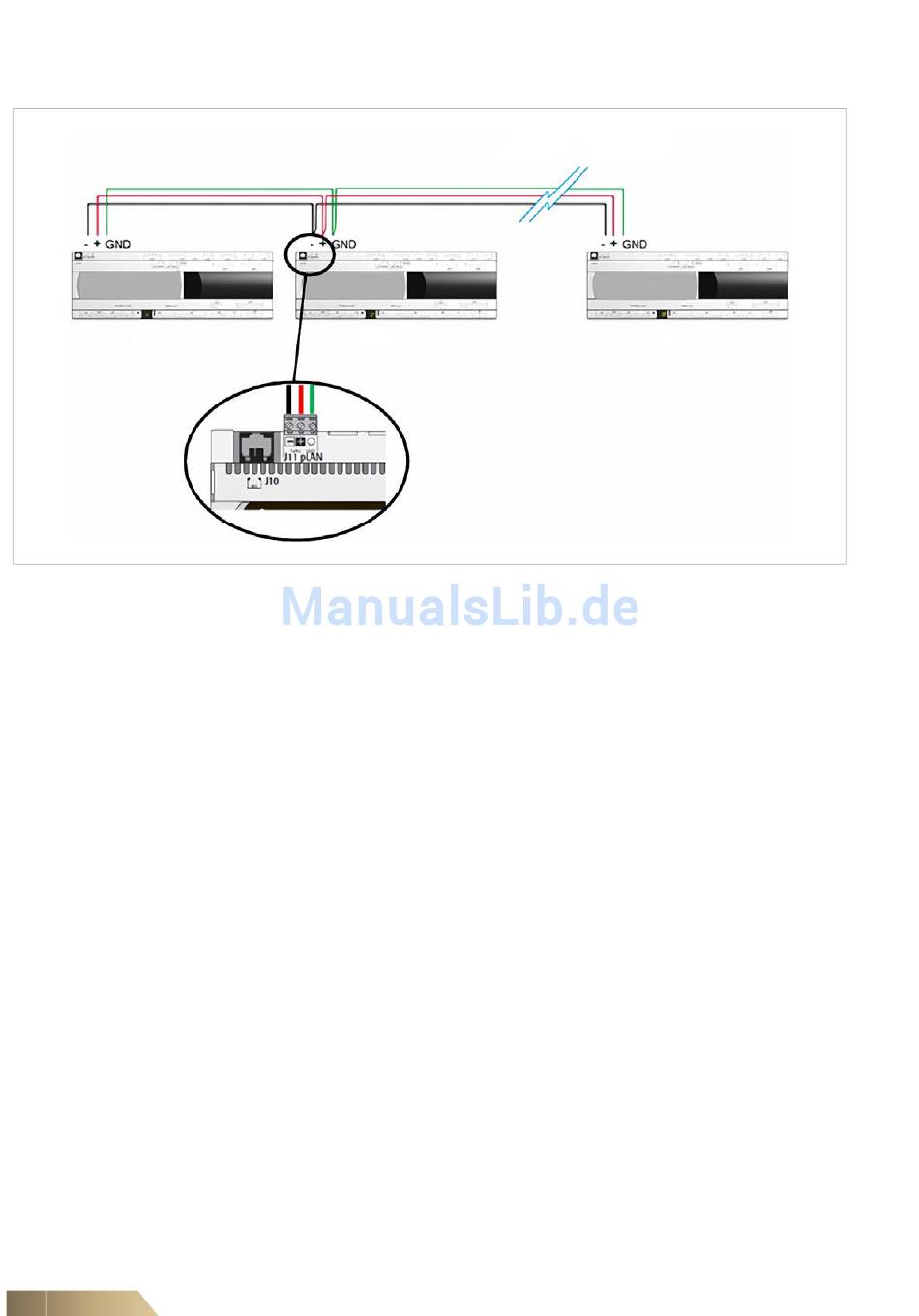

7.4.4 Netzwerkverdrahtung

Gerät 1
Abb. 7-3
72
Gerät 2
Für die Netzwerkverdrahtung wird ein mehrdrahtiger 22 AWG (0,326 mm
Polyethylenisolierung, verdrilltes Doppelkabel mit 22 AWG (0,326 mm
mit Aluminiumfolien-Außenabschirmung und PVC-Hülle empfohlen.
Beispiele dieser Kabelausführung sind:
– Beldon 8761
– Alpha 2401C
– BICC H8082
Maximal 15 Geräte pro
Netzwerk
FläktGroup DC-2013-0101-DE • Änderungen vorbehalten • R4-05/2018
Multi-DENCO
Gerät 8
2
) Leiter mit
2
) Erdungsdraht
