5.6.4 Freiräume
Horizontaler Luftstrom
Abb. 5-17
Vertikaler Luftstrom
Definition von 'L' and 'W'
Wenn mehrere Geräts so ange-
bracht sind, dass sie an drei Seiten
solide behindert werden, muss für
jedes Gerät über die offene Seite
der freie Luftzustrom gewährleistet
sein.
Abb. 5-18
FläktGroup DC-2013-0101-DE • Änderungen vorbehalten • R4-05/2018

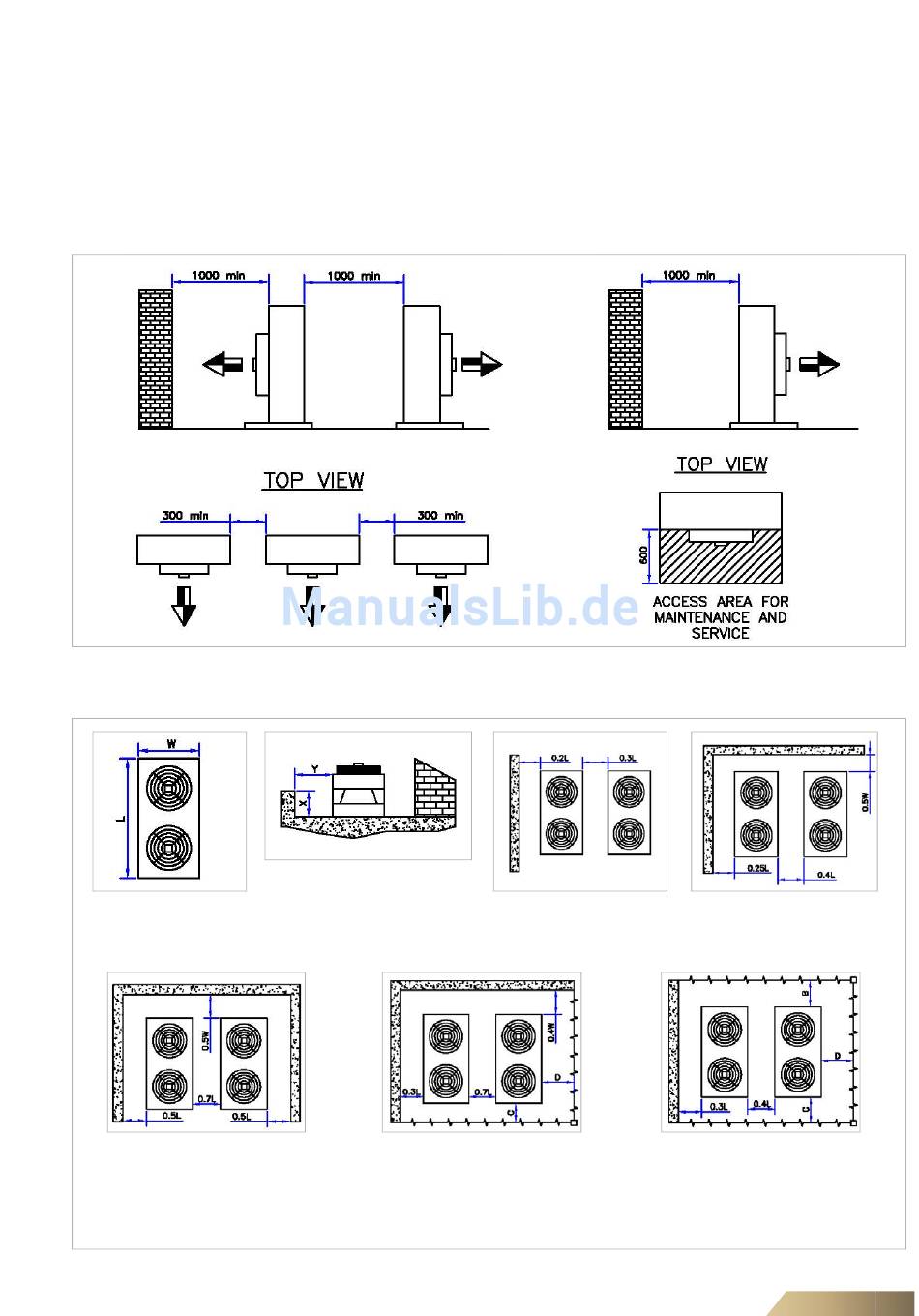

Verflüssiger müssen sich an einer ungehinderten Position befinden, damit die entspre-
chende Luftzirkulation durch das Kühlregister gewährleistet ist. Dabei muss darauf
geachtet werden, dass keine Luft von einem Gerät zum anderen zurückströmt.
Die Freiräume um die Verflüssiger müssen den in der Gerätedokumentation geliefer-
ten jeweiligen Zeichnungen entsprechen.
Y muss größer sein als 2X
Wenn mehrere Gerät entlang zwei soliden
Behinderungen und mit zwei mit Schlitzen
versehenen Abschnitten angebracht sind: C
+ D > L
Der gesamte freie Bereich der Schlitze sollte
nicht unter 70% betragen. Der Lüfterauslass
sollte sich auf gleicher Höhe mit der Ober-
kante der Schlitze befinden.
Anforderungen, falls
mehr als ein Gerät neben
einer soliden Wand mon-
tiert wird.
Wenn mehrere Gerät entlang einer soli-
den Behinderung und mit drei mit Schlit-
zen versehenen Abschnitten angebracht
Der gesamte freie Bereich der Schlitze
sollte nicht unter 70% betragen. Der Lüf-
terauslass sollte sich auf gleicher Höhe
mit der Oberkante der Schlitze befinden.
Installation
Solide Behinderungen entlang
zweier Wände.
sind: B + C + D > L
47
