Installation
5.2
Unterbauten
5.2.1 Wasserauffangwanne

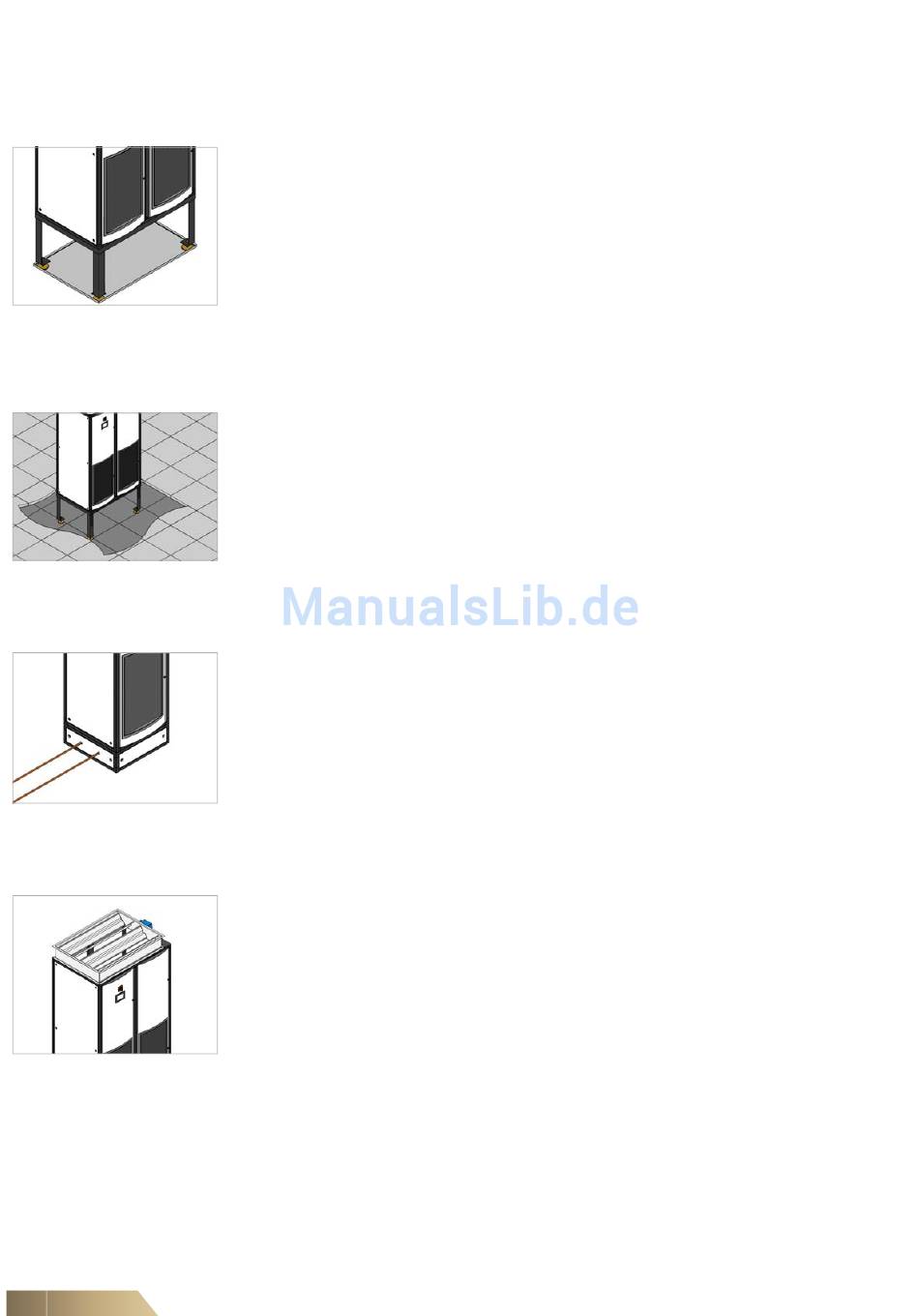

Abb. 5-1
5.2.2 Aufstellrahmen
Abb. 5-2
5.2.3 Installationssockel
Abb. 5-3
5.2.4 Luftabsperrklappe
Abb. 5-4
38
Um den Boden unter dem Gerät vor Kondensatbildung zu schützen, kann eine Auf-
fangwanne unterhalb des Gerätes montiert werden.
Diese Auffangwanne kann sowohl in einem Doppelboden (unterhalb des Grundrah-
mens) als auch mit einem Sockel verwendet werden. Sie ist dazu gedacht, kleine Men-
gen von Wasser aufzunehmen und sollte zusammen mit einem Wassermeldeband,
bzw. Sensor verwendet werden, um die Ansammlung größerer Wassermengen zu ver-
meiden.
Für Geräte, die auf einem Doppelboden (Upflow/Downflow Geräte) verwendet werden
sollen, sollte ein Aufstellrahmen unterhalb des Präzisionsklimagerätes eingesetzt wer-
den. Die Höhe des Aufstellrahmens kann mindestens 300 mm betragen.
Der Aufstellrahmen wird komplett mit verstellbaren Füßen geliefert (+/- 25 mm erhält-
lich). Die Fläche zwischen Aufstellrahmen und Präzisionsklimagerät sollte mit einer 3
mm halbharten Dichtung unterfüttert werden. Fragen Sie Ihren örtlichen Vertriebspart-
ner nach weiteren Einzelheiten oder Spezifikationen.
Bei Geräten, die ohne Doppelboden eingebaut werden, sollte ein Installationssockel
zur Unterbringung der Versorgungsanschlüsse des Gerät verwendet werden. Der
Standard-Installationssockel ist 200 mm hoch und besteht aus demselben Rahmen
und Material wie das Gerät, um ein einheitliches Aussehen zu gewährleisten. Die
Paneele können mit demselben Kreuzschlitzschraubenzieher abmontiert werden wie
die Paneele des Geräts.
Für den Einbau vor Ort sind Luftabsperrklappen lieferbar. Der Regler der Klappe ist mit
Regler C5-12 des Geräts verbunden und kann je nach Betrieb des Geräts öffnen oder
schließen. Er kann sich auch schließen, wenn ein kritischer Alarm ausgelöst wird oder
an einen automatischen Abschaltmechanismus aufgrund eines Feueralarms ange-
schlossen werden, um Ihre Geräte zu schützen.
Drosselklappen sollten nicht direkt am Luftaustritt des Ventilators montiert werden.
Zwischen Drosselklappe und Ventilator sollte sich ein Kanal von mindestens 600 mm
befinden.
