Messungen V/Hz – Ω – Temp –
7.7.2 Wechselstrom- und Frequenzmessung direkt A AC und Hz
➭ Schalten Sie zuerst die Stromversorgung zum Messkreis bzw.
zum Verbraucher ab (1) und entladen Sie, sofern vorhanden,
alle Kondensatoren.
➭ Stellen Sie den Drehschalter entsprechend dem zu messen-
den Strom bzw. der zu messenden Frequenz auf A~ bzw. Hz.
➭ Wählen Sie die gewünschte Messgröße jeweils durch kurzes
Drücken der Multifunktionstaste
cken der Taste wird abwechselnd zwischen AC
umgeschaltet und die Umschaltung durch einen Signalton
quittiert.

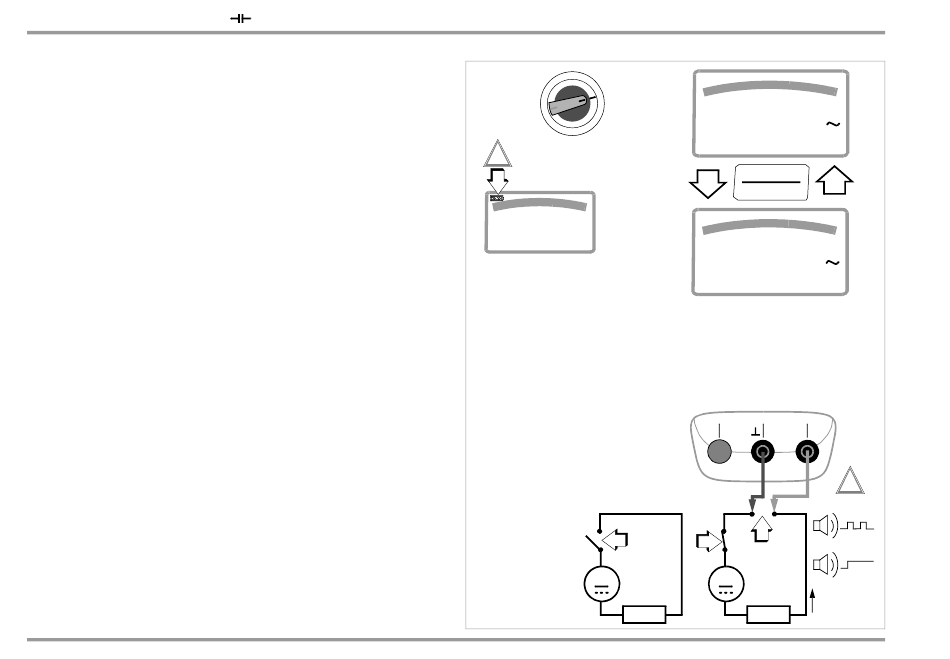

➭ Schließen Sie das Messgerät sicher (ohne Übergangswider-
stand), wie abgebildet, in Reihe zum Verbraucher an.
➭ Schalten Sie die Stromversorgung des Schaltkreises wieder
ein (3).
➭ Lesen Sie die Anzeige ab. Notieren Sie den Messwert, falls Sie
nicht im Betriebsmodus Speichern oder Senden sind.
➭ Schalten Sie die Stromversorgung zum Messkreis bzw. zum
Verbraucher wieder ab (1) und entladen Sie, sofern vorhanden,
alle Kondensatoren.
➭ Entfernen Sie die Messspitzen von der Messstelle und stellen
Sie den Normalzustand des Messkreises wieder her.
39
– A/Hz
. Bei jedem Drü-
FUNC | ENTER
bzw. Hz
TRMS
A~
Hz
!
Strommessung nur mit
eingelegten Batterien !
8.8.8.8.8
Messbereiche:
METRAHIT PM XTRA / PM TUNE / E
600 μA / 6 mA
60 mA / 600 mA
6 A / 10 A (16 A max. 30 s)
METRAHIT PMTECH / E
TECH
60 mA / 600 mA
6 A / 10 A (16 A max. 30 s)
METRAHIT EU PRO / E
SPECIAL
6 A / 10 A (16 A max. 30 s)
1
~
R
x
003.50
AC
TRMS
A
FUNC
ENTER
050.10
AC
Hz
XTRA
COM
mA A
!
I > 10 A
2
3
I > 16 A
~
Strom
R
x
Gossen Metrawatt GmbH
A~
Hz
