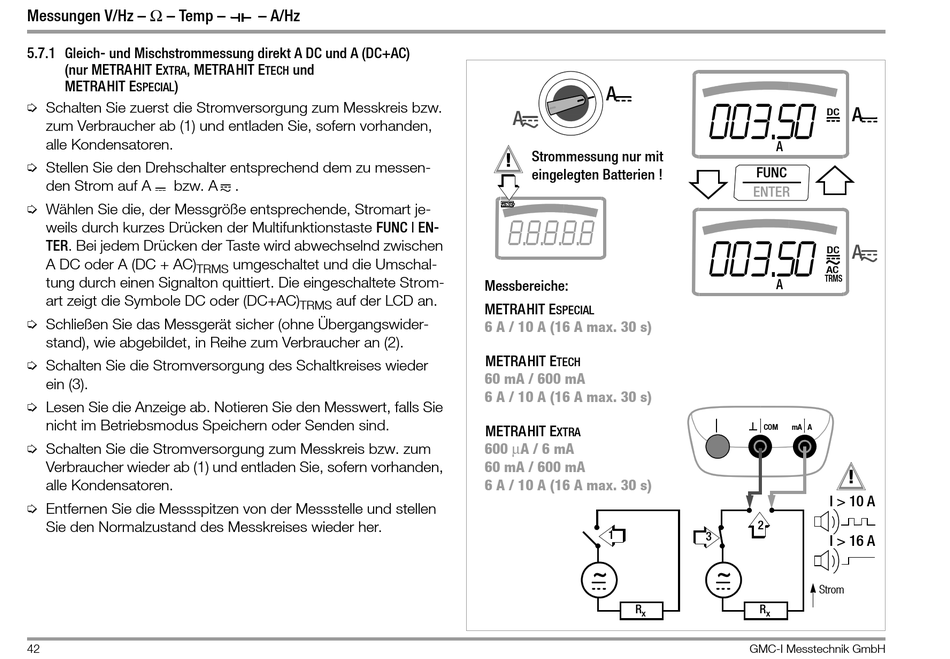

5.7.1 Gleich- und Mischstrommessung direkt A DC und A (DC+AC)

(nur METRAHIT E , METRAHIT E
XTRA
METRAHIT E )
SPECIAL
Ð Schalten Sie zuerst die Stromversorgung zum Messkreis bzw.
zum Verbraucher ab (1) und entladen Sie, sofern vorhanden,
alle Kondensatoren.
Ð Stellen Sie den Drehschalter entsprechend dem zu messen-
den Strom auf A bzw. A
Ð Wählen Sie die, der Messgröße entsprechende, Stromart je-
weils durch kurzes Drücken der Multifunktionstaste FUNC | EN-
TER. Bei jedem Drücken der Taste wird abwechselnd zwischen
A DC oder A (DC + AC)
TRMS
tung durch einen Signalton quittiert. Die eingeschaltete Strom-
art zeigt die Symbole DC oder (DC+AC)
Ð Schließen Sie das Messgerät sicher (ohne Übergangswider-
stand), wie abgebildet, in Reihe zum Verbraucher an (2).
Ð Schalten Sie die Stromversorgung des Schaltkreises wieder
ein (3).
Ð Lesen Sie die Anzeige ab. Notieren Sie den Messwert, falls Sie
nicht im Betriebsmodus Speichern oder Senden sind.
Ð Schalten Sie die Stromversorgung zum Messkreis bzw. zum
Verbraucher wieder ab (1) und entladen Sie, sofern vorhanden,
alle Kondensatoren.
Ð Entfernen Sie die Messspitzen von der Messstelle und stellen
Sie den Normalzustand des Messkreises wieder her.
42
– A/Hz
und
TECH
.
umgeschaltet und die Umschal-
auf der LCD an.
TRMS
A
A
Strommessung nur mit
!
eingelegten Batterien !
8.8.8.8.8
Messbereiche:
METRAHIT E
SPECIAL
6 A / 10 A (16 A max. 30 s)
METRAHIT E
TECH
60 mA / 600 mA
6 A / 10 A (16 A max. 30 s)
METRAHIT E
XTRA
600 μA / 6 mA
60 mA / 600 mA
6 A / 10 A (16 A max. 30 s)
1
~
R
x
003.50
A
DC
A
FUNC
ENTER
003.50
A
DC
AC
TRMS
A
COM mA A
!
I > 10 A
2
3
I > 16 A
~
Strom
R
x
