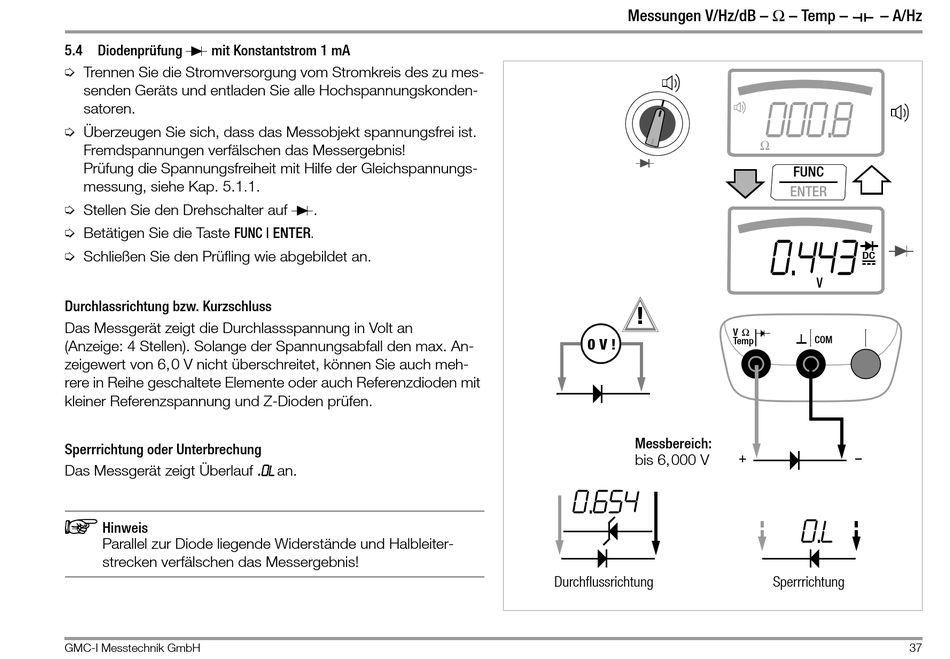

5.4 Diodenprüfung mit Konstantstrom 1 mA
Ð Trennen Sie die Stromversorgung vom Stromkreis des zu mes-
senden Geräts und entladen Sie alle Hochspannungskonden-
satoren.
Ð Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.
Fremdspannungen verfälschen das Messergebnis!
Prüfung die Spannungsfreiheit mit Hilfe der Gleichspannungs-
messung, siehe Kap. 5.1.1.
Ð Stellen Sie den Drehschalter auf
Ð Betätigen Sie die Taste FUNC | ENTER.
Ð Schließen Sie den Prüfling wie abgebildet an.
Durchlassrichtung bzw. Kurzschluss
Das Messgerät zeigt die Durchlassspannung in Volt an
(Anzeige: 4 Stellen). Solange der Spannungsabfall den max. An-
zeigewert von 6,0 V nicht überschreitet, können Sie auch meh-
rere in Reihe geschaltete Elemente oder auch Referenzdioden mit
kleiner Referenzspannung und Z-Dioden prüfen.
Sperrrichtung oder Unterbrechung
Das Messgerät zeigt Überlauf .0L an.

Hinweis
Parallel zur Diode liegende Widerstände und Halbleiter-
strecken verfälschen das Messergebnis!
