Messungen V/Hz – – Temp –

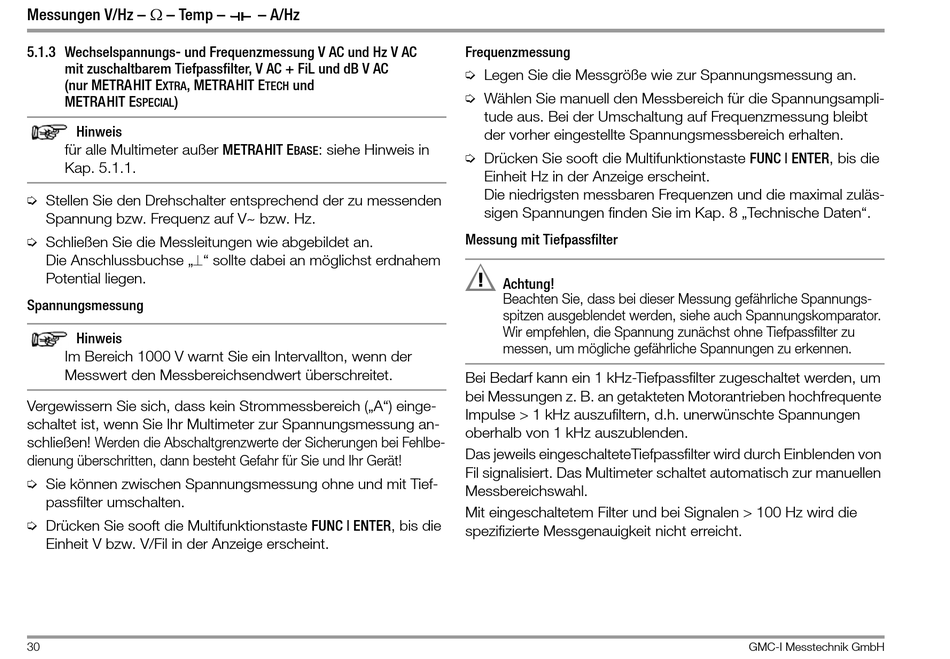

5.1.3 Wechselspannungs- und Frequenzmessung V AC und Hz V AC
mit zuschaltbarem Tiefpassfilter, V AC + FiL und dB V AC
(nur METRAHIT E
, METRAHIT E
XTRA
METRAHIT E
)
SPECIAL
Hinweis
für alle Multimeter außer METRAHIT E
Kap. 5.1.1.
➭ Stellen Sie den Drehschalter entsprechend der zu messenden
Spannung bzw. Frequenz auf V~ bzw. Hz.
➭ Schließen Sie die Messleitungen wie abgebildet an.
Die Anschlussbuchse „" sollte dabei an möglichst erdnahem
Potential liegen.
Spannungsmessung
Hinweis
Im Bereich 1000 V warnt Sie ein Intervallton, wenn der
Messwert den Messbereichsendwert überschreitet.
Vergewissern Sie sich, dass kein Strommessbereich („A") einge-
schaltet ist, wenn Sie Ihr Multimeter zur Spannungsmessung an-
schließen! Werden die Abschaltgrenzwerte der Sicherungen bei Fehlbe-
dienung überschritten, dann besteht Gefahr für Sie und Ihr Gerät!
➭ Sie können zwischen Spannungsmessung ohne und mit Tief-
passfilter umschalten.
➭ Drücken Sie sooft die Multifunktionstaste FUNC | ENTER, bis die
Einheit V bzw. V/Fil in der Anzeige erscheint.
30
– A/Hz
und
TECH
: siehe Hinweis in
BASE
Frequenzmessung
➭ Legen Sie die Messgröße wie zur Spannungsmessung an.
➭ Wählen Sie manuell den Messbereich für die Spannungsampli-
tude aus. Bei der Umschaltung auf Frequenzmessung bleibt
der vorher eingestellte Spannungsmessbereich erhalten.
➭ Drücken Sie sooft die Multifunktionstaste FUNC | ENTER, bis die
Einheit Hz in der Anzeige erscheint.
Die niedrigsten messbaren Frequenzen und die maximal zuläs-
sigen Spannungen finden Sie im Kap. 8 „Technische Daten".
Messung mit Tiefpassfilter
!
Achtung!
Beachten Sie, dass bei dieser Messung gefährliche Spannungs-
spitzen ausgeblendet werden, siehe auch Spannungskomparator.
Wir empfehlen, die Spannung zunächst ohne Tiefpassfilter zu
messen, um mögliche gefährliche Spannungen zu erkennen.
Bei Bedarf kann ein 1 kHz-Tiefpassfilter zugeschaltet werden, um
bei Messungen z. B. an getakteten Motorantrieben hochfrequente
Impulse > 1 kHz auszufiltern, d.h. unerwünschte Spannungen
oberhalb von 1 kHz auszublenden.
Das jeweils eingeschalteteTiefpassfilter wird durch Einblenden von
Fil signalisiert. Das Multimeter schaltet automatisch zur manuellen
Messbereichswahl.
Mit eingeschaltetem Filter und bei Signalen > 100 Hz wird die
spezifizierte Messgenauigkeit nicht erreicht.
GMC-I Messtechnik GmbH
