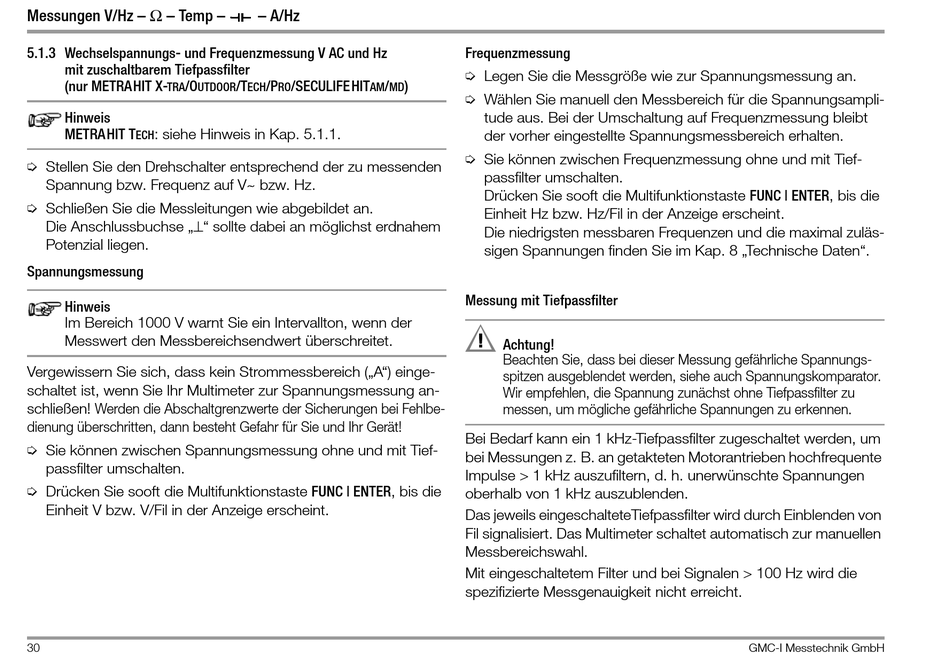

Messungen V/Hz – Ω – Temp –
5.1.3 Wechselspannungs- und Frequenzmessung V AC und Hz
mit zuschaltbarem Tiefpassfilter
(nur METRAHIT X- /O
TRA UTDOOR
Hinweis
METRAHIT T : siehe Hinweis in Kap. 5.1.1.
ECH
Ð Stellen Sie den Drehschalter entsprechend der zu messenden
Spannung bzw. Frequenz auf V~ bzw. Hz.
Ð Schließen Sie die Messleitungen wie abgebildet an.
Die Anschlussbuchse „⊥" sollte dabei an möglichst erdnahem
Potenzial liegen.
Spannungsmessung
Hinweis
Im Bereich 1000 V warnt Sie ein Intervallton, wenn der
Messwert den Messbereichsendwert überschreitet.
Vergewissern Sie sich, dass kein Strommessbereich („A") einge-
schaltet ist, wenn Sie Ihr Multimeter zur Spannungsmessung an-
schließen! Werden die Abschaltgrenzwerte der Sicherungen bei Fehlbe-
dienung überschritten, dann besteht Gefahr für Sie und Ihr Gerät!
Ð Sie können zwischen Spannungsmessung ohne und mit Tief-
passfilter umschalten.
Ð Drücken Sie sooft die Multifunktionstaste FUNC | ENTER, bis die
Einheit V bzw. V/Fil in der Anzeige erscheint.
30
– A/Hz
/T /P /SECULIFEHIT / )
ECH RO AM MD
Frequenzmessung
Ð Legen Sie die Messgröße wie zur Spannungsmessung an.
Ð Wählen Sie manuell den Messbereich für die Spannungsampli-
tude aus. Bei der Umschaltung auf Frequenzmessung bleibt
der vorher eingestellte Spannungsmessbereich erhalten.
Ð Sie können zwischen Frequenzmessung ohne und mit Tief-
passfilter umschalten.
Drücken Sie sooft die Multifunktionstaste FUNC | ENTER, bis die
Einheit Hz bzw. Hz/Fil in der Anzeige erscheint.
Die niedrigsten messbaren Frequenzen und die maximal zuläs-
sigen Spannungen finden Sie im Kap. 8 „Technische Daten".
Messung mit Tiefpassfilter
!
Achtung!
Beachten Sie, dass bei dieser Messung gefährliche Spannungs-
spitzen ausgeblendet werden, siehe auch Spannungskomparator.
Wir empfehlen, die Spannung zunächst ohne Tiefpassfilter zu
messen, um mögliche gefährliche Spannungen zu erkennen.
Bei Bedarf kann ein 1 kHz-Tiefpassfilter zugeschaltet werden, um
bei Messungen z. B. an getakteten Motorantrieben hochfrequente
Impulse > 1 kHz auszufiltern, d. h. unerwünschte Spannungen
oberhalb von 1 kHz auszublenden.
Das jeweils eingeschalteteTiefpassfilter wird durch Einblenden von
Fil signalisiert. Das Multimeter schaltet automatisch zur manuellen
Messbereichswahl.
Mit eingeschaltetem Filter und bei Signalen > 100 Hz wird die
spezifizierte Messgenauigkeit nicht erreicht.
