März 2007
Einschalten (Forts.)

Die LCD-Anzeige

3-2
Sofort nach dem Einschalten leuchtet die grüne
etwa 15 Sekunden wird die Softwareversionsanzeige eingeblendet.
Danach führt das Messgerät eine Serie von Tests durch, die etwa 45
Sekunden lang dauern. Danach werden Massenflussdaten
ausgewiesen.
Hinweis: Sollte das Modell XGM868i einen der Eigentests nicht
bestehen, sollte die Stromversorgung unterbrochen und neu
hergestellt werden. Falls das Messgerät die Eigentests auch
weiterhin nicht besteht, das Werk um Hilfe verständigen.
Nach erfolgreicher Durchführung der Eigentests beginnt das Modell
XGM868i mit dem Messen und die Softwareversionsanzeige wird
durch eine Messmodusanzeige ersetzt (vorausgesetzt, die Anzeige
wurde aktiviert).
Hinweis: Es müssen jedoch mindestens die System- und
Rohrleitungsparameter (für jeden installierten Kanal eines
Messgeräts mit zwei Kanälen) eingegeben werden, bevor
das Modell XGM868i gültige Daten ausweisen kann.
Genaue Anweisungen dazu sind in Kapitel 2, Anfängliches
Setup zu finden.
Die Komponenten der optionalen LCD-Anzeige sind gemeinsam mit
einer typischen Strömungsgeschwindigkeit-Messwertanzeige in
Abbildung 3-1 unten dargestellt.
Kanal-Nr.
Strömungsgeschwindigkeit

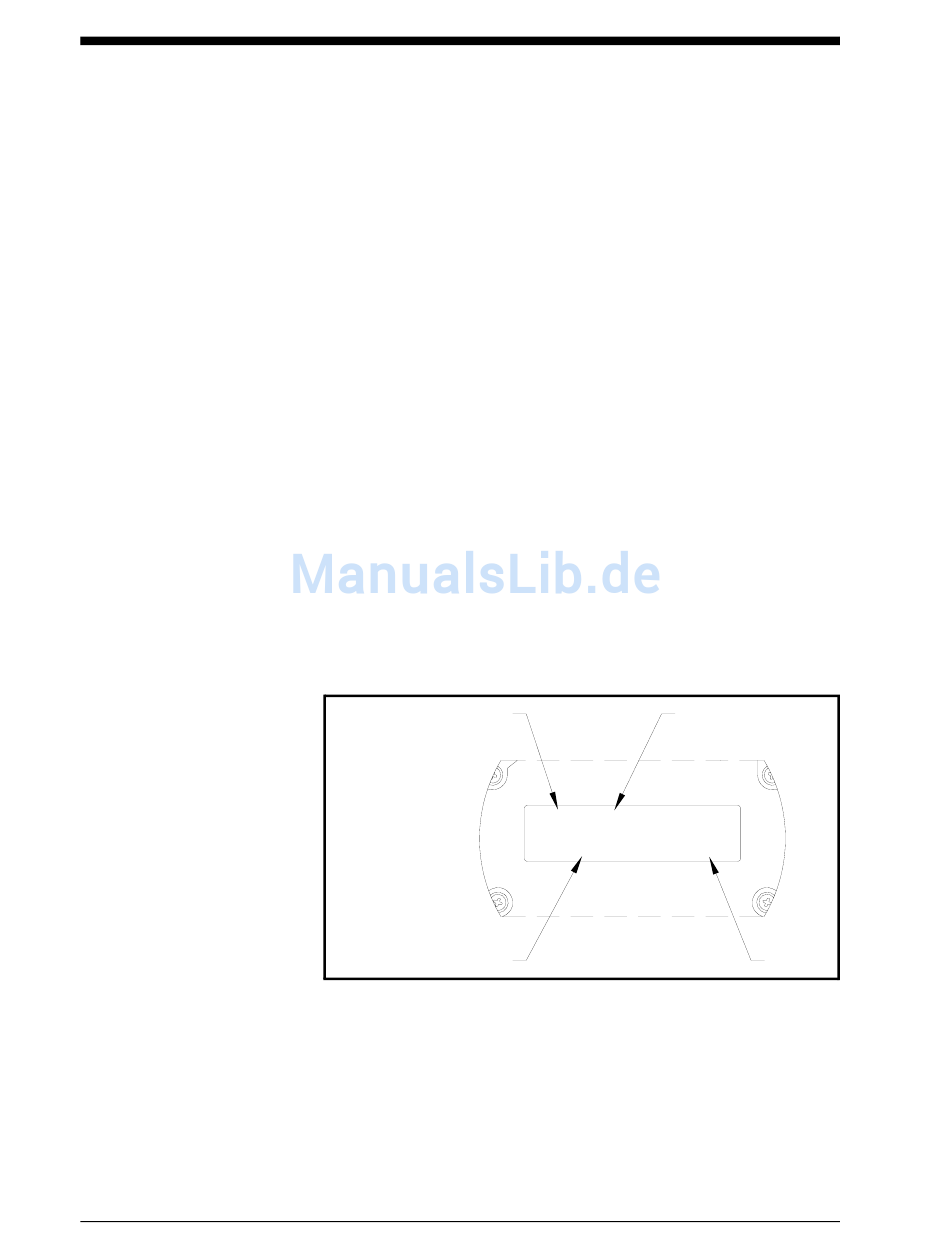

Abbildung 3-1: Typische LCD-Anzeige
Wie aus Abbildung 3-1 oben ersichtlich, enthält die Anzeige folgende
Informationen:
Kanalnummer
Durchflussparameter
PWR
Parameter
CH1 MASS
4500
LB/HR
XGM868i
LED auf; nach
Einheiten
Bedienung
